Устройство для отделения масла от жидкого холодильного агента

Устройство для отделения масла от жидкого холодильного агента

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (50 4 E 25 В 43 02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ И

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3746517/23-06 (22) 25.05.84 (46) 15.01.86. Бюл. № 2 (71) Семипалатинский технологический институт мясной и молочной промышленности (72) Н. В. Холдин, Г. Н. Кокин, Э. 3. Брейнинг, А. А. Сытиков и T. А. Холдина (,53) 621.574 (088.8) (56) Курылев E. С., Герасимов Н. A. Холодильные установки.— Лл Машиностроение, 1970, с. 252, рис. И1.3.

Коган Б. Н. Комплексная система удаления масла на аммиачных холодильных установках.— Холодильная техника, 1983. ¹ 2, с. 46 — 48.

„„SU„„1204893 А (54) (57) 1. УСТРО11СТВО Д.1Я ОТ1Е, IEНИЯ МАСЛА 0Т ЖИДКОГО ХОЛО,)И,:11)

НОГО АГЕНТА, со.1«ржащее корпус с тангенциальным вводом смеси и располож«иную в корпусе цилиндроко вставку, отличающееся тем, что, с целью инт«н«ификацин процесса маслоотделения, вставка установлена с возможностью вращ«ния, а по «е образующим выполнены про««чкп с козырьками, отогнутыми нарх жх и нав«т)цчу закрутке смеси.

2. Устройство по II 1, отличаюи1ее .ч т«м, что вставка установл«на па подшипниках.

1204893

Puz 2

Составитель Н. Олейник

Редактор К. Волощук Техред И. Верес Корректор В. Синицкая

Заказ 85! 3/38 Тираж 483 Г!одпнсное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к холодильной технике, а конкретнее к устройствам, предназначенным для отделения масла от холодильного агента.

Цель изобретения — интенсификация процесса маслоотделения.

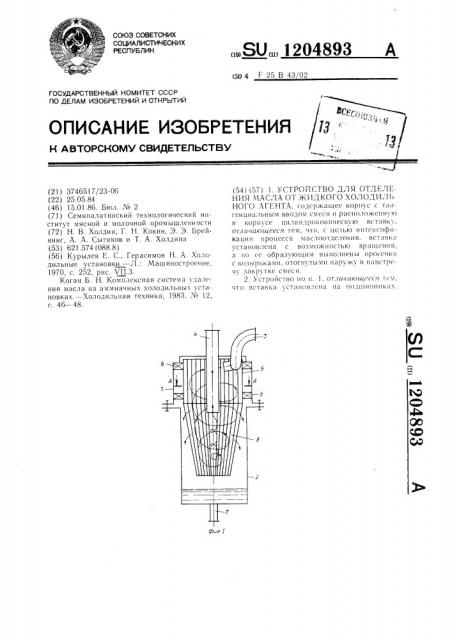

На фиг. 1 схематически показано устройство для отделения масла от жидкого холодильного агента; на фиг. 2 — разрез

А А на фиг. 1.

Устройство для отделения масла от жидко го холодильного агента содержит корпус 1 и ресиверную часть 2. На корпусе размещен тангенциальный ввод 3 и вывод 4. Цилиндроконическая вставка 5 установлена в корпусе 1 на подшипниках 6. В ресиверной части 2 расположен патрубок 7 для слива масла.

На цилиндроконической вставке по ее образующим выполнены просечки 8 с козырьками 9, отогнутыми наружу, навстречу закрутке смеси.

Для лучшего улавливания мелких капель масла, угол и должен быть не менее 45 .

Расстояние между отбойниками 9 100—

150 мм.

Устройство работает следующим образом.

Исходная смесь поступает через тангенциальный ввод 3, приобретает вращательное движение и увлекает за собой цилиндроконическую вставку устройства. 3а счет центробежных сил капли масла, имеющие большую плотность по сравнению с холодильным агентом, отбрасываются к периферии потока. При движении радиально относительно плоскости вращения потока капли масла ударяются в козырьки 9 просечек 8.

В результате удара о поверхность козырька 9 капля дробится и мелкие капли отражаются от поверхности козырька и попадают в пространство между козырьками 9. Далее капли масла коагулируют в ресиверной части 2. По мере накопления масло вывоgQ дится через патрубок 7, а очищенный поток отводится через вывод 4.
