Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (193 01) (5D4 С 01 В 5/00

Р

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

/1

К ABTGPCH0MV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3627658/25-28 (22) 28.07.83 (46) 15.01.86. Бюл. У- 2 (72) Ю.А.Кабалкин (53) 531.717(088.8) (56) Координатные измерительные машины. Каталог фирмы ДЕА, Италия, 1982, с. 4-6. (54){57) УСТРОЙСТВО ДЛЯ КООРДИНАТНОГО ИЗМЕРЕНИЯ ВЗАИМНОГО РАСПОЛОЖНИЯ ПОВЕРХНОСТЕЙ, содержащее основание с двумя параллельно расположенными направляющими и перпендикулярно между ними расположенной третьей направляющей, установленный на третьей направляющей с возможностью перемещения по ней измерительный стол с базовой поверхностью, установленные на двух других направляющих идентичные координатные измерительные узлы, каждый из которых выполнен в виде подвижной вдоль направляющей каретки, закрепленной на ней стойки, установленной на стойке второй каретки, размещенной на второй каретке пиноли с осью симметрии, параллельной оси симметрии третьей направляющей, и измерительной головки, закрепленной на конце пиноли, обращенном к измерительному столу, о т л и ч а ю щ е— е с я тем, что, с целью повышения точности и производительности, устройство снабжено фиксатором стола, измерительный стол выполнен с возможностью вращения вокруг оси, перпендикулярной его базовой поверхности, а измерительные головки . выполнены однокоординатными с плоскостью измерения одной из них, расположенной параллельно базовой поверхности измерительного стола, а другой — перпендикулярно к этой поверхности.

1 12049

Изобретение относится к измерительной технике и может быть использовано для измерения взаимного расположения поверхностей сложных деталей машин на координатных измерительных машинах.

Цель изобретения — повышение точности и производительности.

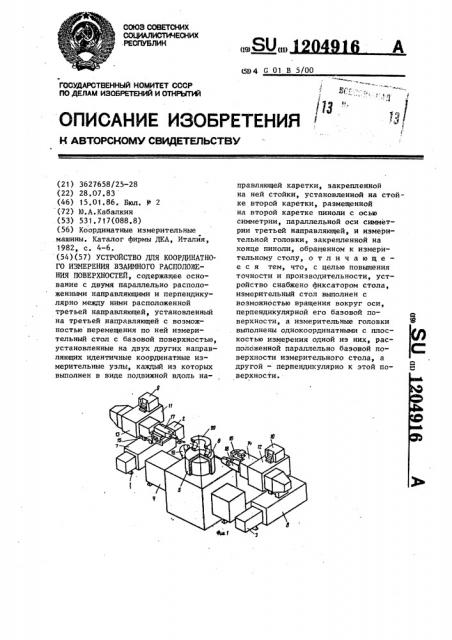

На фиг.1 показана схема устройства для координатного измерения 10 взаимного расположения поверхностей; иа фиг.2 — схема измерения координат точек в контролируемых сечениях.

Устройство содеряят" основание 1 с параллельно расположенными направ- 15 ляющими 2 и 3 и перпендйкулярно между ними расположенной направляющей 4, установленный на направляющей 4 с возможностью перемещения по ней измерительный поворотный стол 5 с базовой поверхностью 6, установленные на направляющих 2 и 3 идентичные координатные измерительные узлы, каждый из которых выполнен в виде подвижных вдоль направляющих 2 и 3 кареток 7 и 8, закрепленных на них стоек 9 и 10, установленных на этих стойках кареток 11 и 12, размещенных на них пинолей 13 и 14 и .закрепленных на пинолях с помощью державок

15 и 16 однокоординатных измерительных головок 17 и 18, плоскости измерения которых расположены соответственно параллельно и перпендикулярно базовой поверхности 6 измерительного стола 5, и фиксатор 19 положения стола 5, на котором закреплена измеряемая деталь 20, Устройство работает следующим образом.

В исходном положении измеряемую деталь 20 закрепляют на измеритель- . ном поворотном столе 5 в положении, при котором фиксатор 19 входит в

1 одно из контролируемых отверстий.

Затем арретируют фиксатор 19 и устанавливают измерительные головки 17 и 18 и стол 5 в нулевое поло", жение. При измерении стол 5 переме1

16 3 щается в сторону каретки 7 в одно из крайних положений, державка 15 устанавлйвает измерительную головку 17 в первое измерительное положение, затем стол 5 начинает перемещаться в сторону каретки 8. В моменты прохождения измерительной головкой 17 сечений И-Н и 1-1 считываются значения координат У „ и.У р, и после этого державка 15 возвращает измерительную головку 17 в нулевое положение без остановки стола 5.

После фиксации стола 5 во втором крайнем положении измерительная головка 18 переводится державкой 16 в первое измерительное положение.

Затем стол 5 начинает обратное перемещение в сторону каретки 7 и в моменты прохождения измерительной головкой 18 сечений1П-Ши IR- IV считываются значения координат Е и Р, после этого державка 16 возвращает измерительную головку 18 в нулевое положение, а стол 5 снова фиксируется в первом крайнем положении, что свидетельствует об окончании

1/4 измерительного цикла. Вторая четверть измерительного цикла осуществляется аналогично и будут считываться значения координат У, У и

Z>, 4 g при установке иэмерительнйх головок 17 и 18 во второе измерительное положение.

По окончании 1/2 измерительного о цикла стол 5 поворачивается на 180 фиксатор 19 входит во второе отвер стие, фиксирует стол 5 и арретируется.

Затем отрабатывается вторая по.ловина измерительного цикла аналогично первой половине, в результате чего считываются эначейия координат

М 34 2д ЯЯ 92 ЯТ 23

С помощью ЭВМ производят вычислительную обработку считанных значений координат и определяют величину несоосности контролируемых от1верстий в детали 20, ВЫКИПИ Заказ 8515/40
