Судовые весы
Иллюстрации
Реферат
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
»51) 4 C 01 G 1/18
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ABTOPCKOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPbITMA (21) 3687604/24-10 (22) 06.01.84 (46) 15.01.86. Бюл. № 2 (71) Государственный ордена "Знак
Почета" проектно-конструкторский институт рыбопромыслового флота (72) В.И.Вдовиченко, В.H.Ïåðîâ, Е.П.Полтолярный, В.M.Ñîëoâñêèé и A.Ñ.Øêàðèí (53) 681.268(088.8) (56) Авторское свидетельство СССР
¹ 880033663344,, кKл ....С G 001 1 С G 11//1188, 1978.
Орлов С.П., Авдеев Б.А. Весовое оборудование предприятий. Г1., Иашгиз, 1962, с. 20-21. (54)(57) 1. СУДОВЫЕ ВЕСЫ, содержащие установленные в корпусе грузоприемную и гиревую платформы, связанные с двухквадрантным уравновешивающим устройством с гибкими лентами и указательным устройством, „„Я0„„1204947 А о т л и ч а ю щ и е с я тем, что, с целью повышения точности взвешивания в условиях качки, грузоприемная и гиревая платформы соединены гибкими лентами с цилиндрическими кулачками двухквадрантного уравновешивающего устройства, каждый квадрант которого содержит на торцах по два цилиндрических кулачка и по два цилиндрических ролика, причем цилиндрические кулачки взаимодействуют через охватывающие их гибкие ленты с укрепленными на платформах четырьмя парами параллельньгх осям кулачков вертикальных направляющих, а цилиндрические ролики своими гранями взаимодействуют с укрепленными на платформах четырьмя парами расположенных под углом к осям роликов вертикальных направляющих.
1204947
1 п
Заказ 8516/41
Подписное
ВНИИПИ
Тираж 702
2 ° Весы по п.1, о т л и ч а ю— щ и е с я тем, что радиусы цилиндрических роликов больше радиусов Изобретение относится к области приборостроения, а именно к несоизмерительной технике.
Цель изобретения — повышение точности взвешивания в усл виях качки путем исключения воэможности бокового смещения элементов весов при их наклонах.

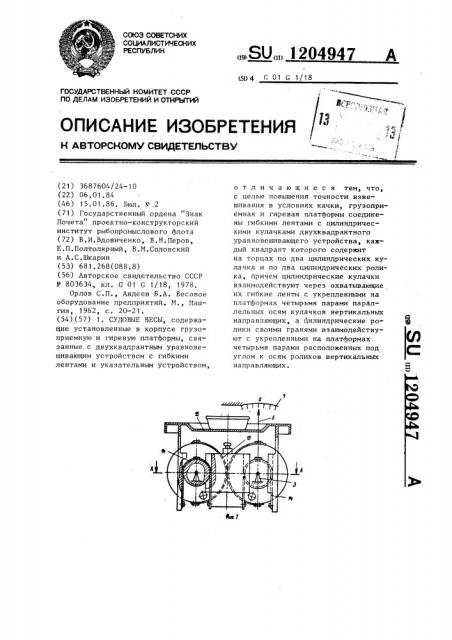

На фиг.1 изображена схема судовык весов, продольный разрез; на фиг.2 — разрез А-А на фиг.1, Судовые весы содержат квадранты 1 и 2, установленные в опорах
3 и снабженные противовесами 4 и 5, соединенную с квадрантом 2 стрелку
6 и отсчетную шкалу 7, Квадранты
1 и 2 снабжены шкивами 8 и 9„ соединенными между собой перекрещивающимися гибкими лентами 10 и 11, и соосными с ними роликами 12 и кулачками 13. Закрепленные в верхней точке кулачков 13 гибкие ленты 14 связаны своими вйешними свободйыми концами с грузоприемной платформой
15, по краям которой расположены вертикальные стойки с плоскими направляющими 16 и 17.
Внутренние свободные концы гибких лент 14 связаны с гиревой платформой 18, по краям которой также расположены плоские направляющие
19 и 20, Направляющие 16 и 19 аралФилиал IIIIII "Патент", r.Ó êãoðcä, ул.Проектная, 4 цилиндрических кулачков на толщину гибкой ленты. лельны осям вращения квадрантов
1 и 2, а направляющие 17 и 20 расположены под углом к осям вращения этих же квадрантов. Причем кулачки
5 13 через гибкие ленты 14 обкатываются по направляющим 16 и 19, а ролики 12 ребрами, образованными их цилиндрическими поверхностями и торцами, обкатываются по направляющим
10,7 и 2, что ооеспечивает воэможность перемещения грузоподъемной и гиревой платформ только вдоль вертикальных направляющих 16, 17, 19 и 20.
Судовые весы работают следующим
15 образом.
Взвешиваемый груз размещается на груэоприемной платформе 15, которая, перемещаясь вниз, .посредством гибких лент 14 вызовет пропорциональ20
0 ныи массе груза поворот квадрантов
1 и 2. Величина отклонения квадрантов, а следовательно, и масса груза индицируется стрелкой 6 на шкале 7.
Если взвешиваемый груз превосходит
25 диапазон измерения по шкале 7, на гиревую платформу 18 устанавливается такая гиря, масса которой обеспечивает равновесие механизма весов в пределах отсчетной шкалы. Массу груза
30 получают как сумму массы гири, сложенной с показаниями весов по шкале 7.
