Нагружающее устройство для испытательной машины

Нагружающее устройство для испытательной машины

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1204997 (5и 4 G 01 N 3/56

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

/ .==Ъ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ "

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ "I ! (21) 3627601/25-28 (22) О1 .08.83 (46) 15.01.86. Бюл. Р 2 ( 71) Московский ордена Октябрьской

Революции и ордена Трудового Красно—

ro Знамени институт нефтехимической и газовой промышленности им.И.М.Губкина (72) Г.M. Сорокин, С.Н. Бобров и С.С.Шалаев (53) 620.178.16(088.8) (56) Кирносов В.И., Яновский И.И.

Машины и приборы для испытания материалов. М.: Машгиз, 1957, с.77. (54)(57) НАГРУЖАЮЩЕЕ УСТРОЙСТВО

ДЛЯ ИСПЫТАТЕЛЬНОЙ МАШИНЫ, содержащее основание, стойки, перпендикулярно закрепленные нижними концами на основании, траверсу, размещенную на стойках перпендикулярно им, держатель образца и груз, о т л и ч а— ю щ е е с я тем, что, с целью повышения точности задания нагрузки, оно снабжено закрепленными на траверсе направляющими с подшипниками качения, размещенными между стойками и направляющими,а держатель образца соединен с траверсой с помощью шаровой опоры. вуют с ленным опоры 1

Вал 13 водом 1

Составитель В.Горюнов

Техред A,Áîéêo Корректор В.Бутяга

Редактор С.Лисина

Заказ 8520/44 Тираж 896

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Жщиал ППП "Патент", г. Ужгород, ул. Проектная, 4

I 120499

Изобретение относится к области испытаний материалов, в частности может быть использовано для испытаний материалов на трение и износ.

Цель изобретения — повьппение 5 точности задания нагрузки.

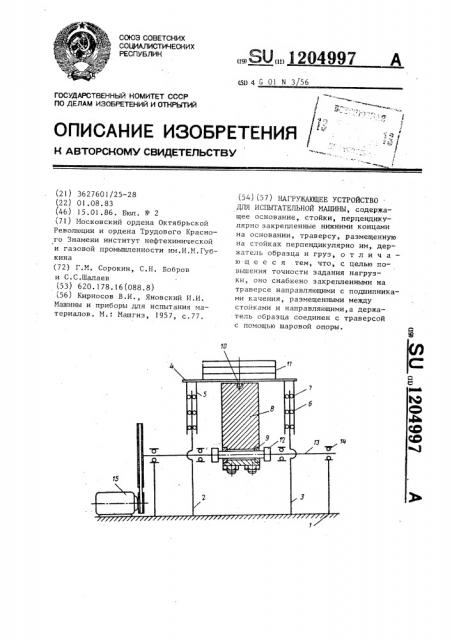

На чертеже представлена схема предлагаемого устройства.

Нагружающее устройство содержит основание l, стойки -2 и 3, перпен- 1О дикулярно закрепленные на основании 1. Перпендикулярно стойкам 2 и

3 размещена траверса 4 с .направляющими 5 и 6. Между стойками 2 и 3 и направляющими размещены подшип- 15 ники 7 качения. Держатель 8 образцов 9 соединен с траверсой 4 с помощью шарнира 10. На траверсе 4 размещен груз 11. Образцы 9 взаимодейстконтробраэцом 12, установна валу 13, который через

4 размещен на основании 1. связан кинематически с при5 вращения.

Нагружающее устройство работает следующим образом. ,Нагружают образцы 9 и контробраэец 12 соответствующим грузом

Il. Задают вращение валу 13. По мере износа образцов 9 и контробраз" ца 12 траверса 4 перемещается по стойкам 2 и 3, при этом реакция от груза 11, передаваемая через шарнир 10, всегда направлена по вертикали, а.перекос траверсы 4 сводится к минимуму. вследствие трения качения используемых. подшипников.
