Устройство для дефектоскопии цилиндрических изделий

Устройство для дефектоскопии цилиндрических изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к средствам неразрушающего контроля и может быть использовано в любых отраслях машиностроения, например, для дефектоскопии труб, втулок, цилиндрических стрежней и т.п. ферромагнитных изделий. Целью изобретения является повьш1ение надежности дефектоскопии. Изделие поступает в два валковых калибра и при этом получает стабильное устойчивое состояние. Наружная поверхность его при вращении не. совершает колебаний и биений. Такое состояние изделия обеспечивается между вторым и третьим валковыми калибрами устройства, где и установлен преобразователь дефектоскопа. Перемещаясь между валковыми калибрами, изделие контролируется преобразователем дефектоскопа, в результате чего определяется его годность. При выходе из устройства для дефектоскопии изделие направляется сортирующим механизмом в бункергодных или негодных изделий. Сортирующий механизм срабатьшает по сигналу преобразователя дефектоскопа. Для предотвращения заклинивания и надежности взаимодействия с роликами один из роликов каждого валкового калибра снабжен упругой прокладкой, которая обеспечивает уп- ,ругий поджим ролика к поверхности из- . делия и надежное, точное базирование изделия двумя жесткими роликами Ьалкового калибра. 4 ил. (П 1C о СП ел

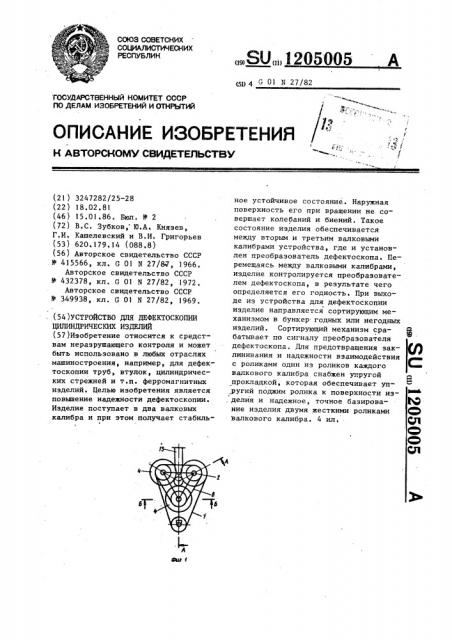

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК..ЯО„„ЮО5ОО5

0 01 Б 27/82

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ!

1 а

Ч ( (21 ) 3247282/25-28 (22) 18.02.81 (46) 15.01.86. Бюл, Ф 2 (72) В.С. Зубков, Ю,А, Князев, Г.И. Кашелевский и В.И, Григорьев (53) 620.179.14 (088.8) (56) Авторское свидетельство СССР .11 415566, кл. G 01 N 27/8, 1966.

Авторское свидетельство СССР

В 432378, кл. 0 01 N 27/82, 1972.

Авторское свидетельство СССР

В 349938, кл. G 01 N 27/82, 1969. (54)УСТРОЙСТВО ДЛЯ ДЕФЕКТОСКОПИИ

ЦИЛИНДРИЧЕСКИХ ИЗДЕЛИИ (57)Изобретение относится к средствам неразрушающего контроля и может быть использовано в любых отраслях машиностроения, например, для дефектоскопии труб, втулок, цилиндрических стрежней и т.п. ферромагнитных изделий. Целью изобретения является повышение надежности дефектоскопии.

Изделие поступает в два валковых калибра и при этом получает стабильное устойчивое состояние. Наружная поверхность его при вращении не. совершает колебаний и биений. Такое состояние изделия обеспечивается между вторым и третьим валковыми калибрами устройства, где и установлен преобразователь дефектоскопа. Перемещаясь между валковыми калибрами, изделие контролируется преобразователем дефектоскопа, в результате чего определяется его годность. При выходе из устройства для дефектоскопии изделие направляется сортирующим механизмом в бункер годных или негодных изделий. Сортирующий механизм срабатывает по сигналу преобразователя е дефектоскопа. Для предотвращения заклинивания и надежности взаимодействия с роликами один из роликов каждого валкового калибра снабжен упругой прокладкой, которая обеспечивает упругий поджим ролика к поверхности иэ. делия и надежное, точное базирова- b3 ние изделия двумя жесткими роликами („ валкового калибра. 4 ил. Сл перемещения в процессе дефектоскопии.

Преобразователь 13 дефектоскопа установлен в корпусе 1 неподвижно в средней части между валкавыми калибрами, где контролируемое изделие

14 надежно базируется в валковых калибрах роликами.

Устройство работает следующим образом.

Контролируемое изделие 14 поступает иэ накопителя, проходит вертикально через приемное отверстие в корпусе 1 и попадает между наружными поверхностями приводных роликов и 9 первого валкового калибра. При взаимодействии с роликами изделие получает вращательное движение и одновременно осевое перемещение, При взаимодействии контролируемых иэделий только с одним валковым калибром возможно нестабильное, неустойчивое положение концов изделия, которые могут совершать прецессианные движения относительно аси перемещения. Поэтому при движении изделия между первым и вторым валковым калибром контроль не производится.

Когца изделие гарантированно находится в двух валковых калибрах, только тогда возможно его контролирование, так как изделия при этом получают стабильное устойчивое состояние, наружная поверхность его при вращении не совершает колебаний и биений ° Такое состояние изделия обес- печивается между вторым и третьим валковыми калибрами устройства, где и.устанавлен преобразователь 13 дефектоскапа.

Перемещаясь между валковыми калибрами, изделие контролируется преобразователем дефектаскопа, в результате чего определяется его годность, При выходе из устройства для дефектоскопии изделие направляется сортирующим механизмом (не показана) в бункер годных или негодных иэделий. Сортирующий механизм срабатывает па сигналу преобразователя дефектоскопа °

Для предотвращения заклинивания и надежности взаимодействия с роликами один из роликов каждого валковага калибра снабжен упругой прокладкой, которая обеспечивает упругий поджим ролика к поверхности изделия и надежное, точное базирование изделия двумя жесткими роликами валковога калибра, 3 1205005

Изобретение относится к средствам нераэрушающего контроля и может быть использовано в любых отраслях машиностроения, например для дефектаскопии труб, втулок, цилиндрических стержней и т.п, ферромагнитных иэделий.

Цель изобретения — повышение надежности эа счет точного базирования, исключения заклинивания и неподвижной установки преобразователя. i0

На фиг. 1 изображена схема предлагаеМого устройства, план; на фиг. 2 разрез А-А на фиг, 1; на фиг, 3 разрез Б-Б на фиг. 1; на фиг. 4 конструкция ролика с упругой прокладкой между кольцами, В корпусе 1 устройства установлены три параллельные между собой оси 2, которые смещены одна относительно другой по окружности на 120

На осях 2 па числу приводных роликов установлены втулки 3, которые зафиксированы от поворота шпанками, На наружный диаметр втулок 3 посажены приводные ролики 4. Последние могут быть установлены на втулках

3 с помощью подшипников качения. Ось отверстия каждой втулки 3 расположена под углом к ее торцу, а наружная посадочная поверхность втулок выполнена под тем же углом к оси от@ верстия. Угол задается порядка 1-5 в зависимости ат шага сканирования.

Наклон наружных посадочных поверхностей втулок осуществлен в плоскос- З5 тях, перпендикулярных плоскостям, проходящим через ось перемещения изделий в устройстве. Все приводные ролики 4 получают вращение в одну сторону от привода 5 через шкивы 6 40 и ремни 7 и 8.

Ролики 9, расположенные на одной из осей 2, выполнены в виде жестких концентрических колец 10 и 11 с упругой прокладкой 12 между ними, на- пример иэ резины (фиг ° 4). Такое выполнение роликов 9 обеспечивает надежный контакт изделия с роликами 4 и точное базирование изделия в процессе дефектоскопии. 50

Группа роликов 4 и 9, расположенных по окружности, образует валковый калибр. Устройство содержит, как минимум, четыре валковьу калибра, которые обеспечивают одновременное, 55 гарантированное взаимодействие контролируемых изделий с двумя иэ них при движении изделий в направлении!

У

/О

Составитель И. Еесоян

Техред А.БоРко Корректор Л. Патай

Редактор С. Лисина

Заказ 8520/44 Тираж 896 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r, Ужгород, ул. Проектная, 4

3 1205

Формула изобретения

Устройство для дефектоскопии цилиндрических иэделий, содержащее корпус, узел транспортирования с приводными роликами и преобразователь дефектоскопа, о т л и ч а ю щ е е с я тем, что, с целью повьппения надежности, преобразователь установлен в корпусе неподвижно, а устройство снаб- 10 жено втулками по числу приводных роликов, выполненными так, что ось от005

4 верстия каждой втулки расположена под углом к ее торцу, тремя осями, установленными параллельно между собой и направлению перемещения иэделий и смещенными одна относительно другой по окружности на 120, ролики установлены на осях с помощью втулок рядами в плоскостях, перпендикулярных осям, а ролики, расположенные на одной иэ осей, выполнены в виде жестких концентрических колец с упругой прокладкой между ними.
