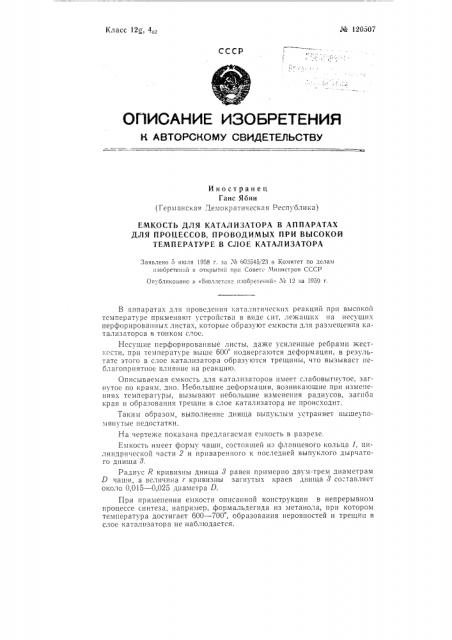

Jv0 120507

Класс 12, 4„2

СССР и

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Иностранец

Ганс Ябин (Германская:!емократичpска я Pесп олика)

ЕМКОСТЬ ДЛЯ КАТАЛИЗАТОРА В АППАРАТАХ

ДЛЯ ПРОЦЕССОВ, ПРОВОДИМЫХ ПРИ ВЫСОКОЙ

ТЕМПЕРАТУРЕ В СЛОЕ КАТАЛИЗАТОРА

Заявлено 5 июля 1958 г. за ¹ 603545, 23 в Комитет по делам изобретеиий и открытий при Совете Министров СССР

Опу61iiico33110 в «Бюллетене и 06pcTpallfi" М 12 за 1959 r.

В аппаратах для проведения каталитнчсских реакций прн высокой температуре применя!от устройства в виде снт, лежащих на несущих перфорированных листах, которые образуют емкости для размещегн!я haтализаторсв в топком слое.

Нссушие перфорированные листы, даже усиленные ребрами жесткости, при температуре выше 600= подвергаются деформации, в результате этого в слое катализатора образуются трещины, что вызываст нeблагоприятное влияние на реакцию, Описываемая емкость для катализаторов имеет слабовыгнутое, загнутое по краям, дно. Небольшие деформации, возникающие при изме!!ениях температуры, вызывают небольшие изменения радиусов, загиба края и образования трещин в слое катализатора не происходит.

Таким образом, выполнение днища выпуклым устраняет вышеупо,.!ян тые недостатки.

На чертеже показана предлагаемая емкость в разрезе.

Емкость имеет форму чаши, состоящей из фланцевого кольца 1, цилиндрической части 2 и приваренного к последней выпуклого дырчатого днища 3.

Радиус R кривизны днища 3 равен примерно двум-трем диаметрам

D чаши, а величина r кривизны загнутых краев днища 8 составляет около 0,015 — 0,025 диаметра D.

При применении емкости описанной конструкции в непрерывном процессе синтеза, например, формальдегида из метанола, при котором температура достигает 600 — 700, образования неровностей и трещин в слое катализатора не наблюдается. № 120507

Предмет изобретения

Емкость для катализатора в аппаратах для процессов, проводимых при высокой температуре в слое катализатора, о т л и ч а ю щ а я с а тем, что, с целью устранения неровностей и трещин в слое катализато.ра вследствие коробления днища, последнее выполнено выпуклым.
