Схема стабилизации резонансной частоты упч (патент 120542)
Показать все

Реферат



№ 120542

Fr г (ti R „ -, i i ::,.- . т

fl 1 (I п1:, -,,, о 11, . ) Класс 21а4, 29, СССР

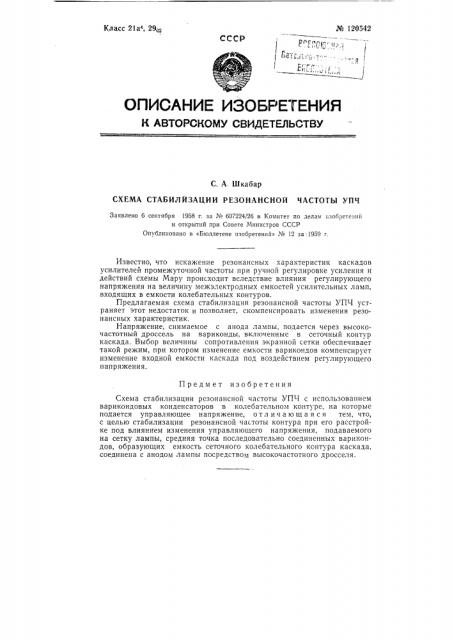

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С. А Шкабар

СХЕМА СТАБИЛИЗАЦИИ РЕЗОНАНСНОЙ ЧАСТОТЫ УПЧ

Заявлено 6 сентября 1958 г. за № 607224f26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Б|оллетене изобретений» № 12 за 1959 г.

Предмет изобретения

Схема стабилизации резонансной частоты УПЧ с использованием варикондовых конденсаторов в колебательном контуре, на которые подается управляющее напряжение, отличающаяся тем, что, с целью стабилизации резонансной частоты контура при его расстройке под влиянием изменения управляющего напряжения, подаваемого на сетку лампы, средняя точка последовательно соединенных варикондов, образующих емкость сеточного колебательного контура каскада, соединена с анодом лампы посредством высокочастотного дросселя.

Известно, что искажение резонансных характеристик каскадов усилителей промежуточной частоты при ручной регулировке усиления и действий схемы Мару происходит вследствие влияния регулирующего напряжения на величину межэлектродных емкостей усилительных ламп, входящих в емкости колебательных контуров.

Предлагаемая схема стабилизации резонансной частоты УПЧ устраняет этот недостаток и позволяет, скомпенсировать изменения резонансных характеристик.

Напряжение, снимаемое с анода лампы, подается через высокочастотный дроссель на вариконды, включенные в сеточный контур каскада. Выбор величины сопротивления экранной сетки обеспечивает такой режим, при котором изменение емкости варикондов компенсирует изменение входной емкости каскада под воздействием регулирующего напряжения.
