Привод погрузочных гребков горнодобывающей машины

Привод погрузочных гребков горнодобывающей машины

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

РЕСПУБЛИК (19) 01) !

59 4 Е 21 F !3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ПАТЕНТ У

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3680683/29-03 (22) 20 ° 12.83 (31) А4672-82 (32) 23.12.82 (33) AT (46) 15.01.86, Бюл. N 2 (71) Фоест-Альпине АГ, АТ (72) Йозеф Койшнигг и Арнульф Киссих, AT (53) 622.619.6 (088.8) (56) Патент США !! - 3603644, кл. 299-12, опублик.1971.

Патент США Р 3810677, кл. 299-64, опублик.1974.

Патент CHAN 4047762, кл. 299-64, опублик.1977. (54) (57) 1.ПРИВОД ПОГРУЗОЧНЫМ ГРЕБКОВ ГОРНО-ДОБЫВАЮЩЕЙ МАШИНЫ, содержащий платформу с выдвижными частями и гребки со свободными концами, установленными с возможностью. перемещения вдоль замкнутых траекторий, и с хвостовыми частями, связанными с приводным механизмом их поворота, отличающийся тем, что, с целью повышения качества очистки платформы и уменьшения заклинивания гребков, каждый гребок установлен с возможностью эксцентричного вращения приводным механизмом, выполненным в виде вращающегося диска, закрепленного на платформе и имеющего кривошип, связанный с гребком, при этом хвостовая часть гребка связана шарнирно посредством поворотного кулака и поворотного рычага с выдвижной частью платформы.

Составитель И, Синицкая

Редактор М,Келемеш .Техред И.Ac àëîí Корректор И.Эрдейи

Заказ 8550/62 Тираж 436 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-З5, Раушская наб,, д.4/5

Филиал ППП "Патент", r.Óæãîðoä, ул. Проектная, 2. Привод по п1, о т л и ч а юшийся тем, что каждая хвостовая часть гребка шарнирно связана с поворотным кулаком, который шарнирно связан с поворотным рычагом, 1

Изобретение относится к погрузочным машинам для погрузки сыпучих материалов, в частности к их рабочим орг=-нам, имеющим гребки.

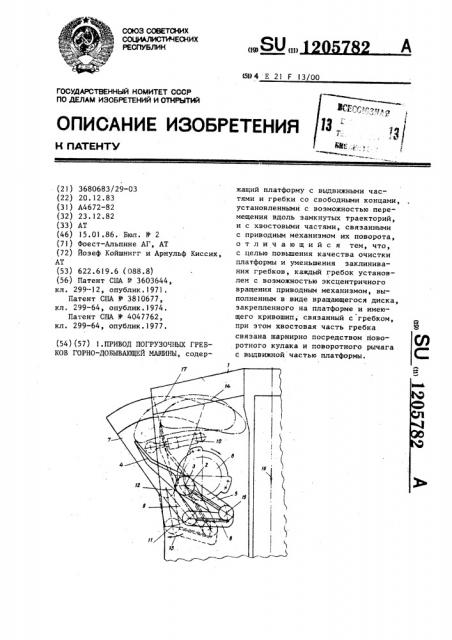

Целью изобретения является повышение качества очистки платформы и уменьшение заклинивания гребков, На чертеже показан предлагаемый привод.

Привод содержит платформу 1, кривошипы 2, шарниры 3, связанные с гребками 4, имеющими хвостовые части 5. Приводной механизм поворота в виде нращающегося диска 6 связан с гребком 4.

Платформа выполнена с выдвижными частями 7, а хвостовые части 5 гребков — с поворотными кулаками 8.

Каждый кулак 8 своим одним концом связан шарнирно с хвостовой частью 5 . гребка 4, а другим концом он шарнирно связан с выдвижной частью 7 платформы посредством поворотного рычага 9. Выдвижная часть 7 соединена с платформой 1 силовым цилиндром 10. Поворотный рычаг 9 шарнирно связан с осью 11 с поворотным

1205782 а последний шарнирно связан с выдвижной частью.

3. Привод по п ° 1, о т л и ч а юшийся тем,что каждыйповоротный кулак всечении имеетГ-образную форму.

2 кулаком и осью 12 — с выдвижной частью платформы.

Привод работает следующим образом.

При выдвижении частей 7 платфор5 мы внутрь ось ll поворотного рычага

9 сдвигается наружу в направлении стрелки 13 а свободные концы гребков описывают замкнутую траекторию которая распространяется больше по неподвижной части платформы 1.

Поскольку каждый поворотный кулак 8 выполнен изогнутым, то это позволяет обеспечить достаточно большой угол между поворотным

l5 кулаком 8 и хвостовой частью 5 гребка и уменьшить длину поворотного рычага 9.

При выдвижении выдвижных частей

7 наружу поворотный рычаг 9 откинут .20 внутрь платформы так, что шарнир 15, соединяющий поворотный кулак и гребок, находится ближе к продольной оси 16 платформы. В этой позиции свободные концы гребков описывают замк2 нутую траекторию 17, расположенную частично в зоне действия ныднижной части.
