Установка для сушки биологического материала,смотанного в имеющие центральный канал рулоны

Установка для сушки биологического материала,смотанного в имеющие центральный канал рулоны

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ÄÄSUÄÄ 1205824 (5g 4, А 01 F 25/12, 25/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

3(+<" ppr<

С ц

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМЪ СВИДЕТЕЛЬСТВУ

10 (21.) 3777581/30-15 (22) 18.07.84 (46) 23. 01.86. Бюл. В 3 (71) Литовская ордена Трудового

Красного Знамени сельскохозяйственная академия (72) P.Â. Диджгальвис, Т.П. Матеконис, Г.С. Новошинскас, И.Э. Трапикас и Л.И. Шпокас (53) 631.362.7:636.086.2 (088.8) (56) Авторское свидетельство СССР

У 904573, кл. А 01 F 25/04, 1980.

Sonnenberg Н. Мояfichkeiten

der Bekuftungstocknung von Grossbaften. Landbauforchung Votkenrode, 28 Jargang Heft, 1978, S. 167, АЪЬ. 20, 6.

k (54) (57) УСТАНОВКА ДЛЯ СУШКИ БИОЛОГИЧЕСКОГО МАТЕРИАЛА, СМОТАННОГО В .:ИМЕЮЩИЕ ЦЕНТРАЛЬНЫЙ КАНАЛ РУЛОНЫ, содержащая платформу для их размещения и крепления, перфорированный воздуховод, соединенный с одной стороны с воздухонапорным аппаратом с подогревателем и заглушенный с другой стороны, о т л и ч а ю щ а яс я тем, что, с целью повышения производительности путем одновремен. ной сушки нескольких рулонов, платформа выполнена в виде дугообразного решетчатого желоба, имеющего штыри, а воздуховод выполнен секционным, причем его секции связаны между собой разъемными соединениями.

1205824

15

Составитель Л. Мантейфель

Редактор В. Петраш Техред Ж.Кастелевич Корректор С. Шекмар

Заказ 8563/2 Тираж 6 9 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная,4

Изобретение относится к сельскому хозяйству, в частности к установкам для послеуборочной сушки зерновых культур и сена.

Цель изобретения — повышение производительности путем одновременНой сушки нескольких рулонов.

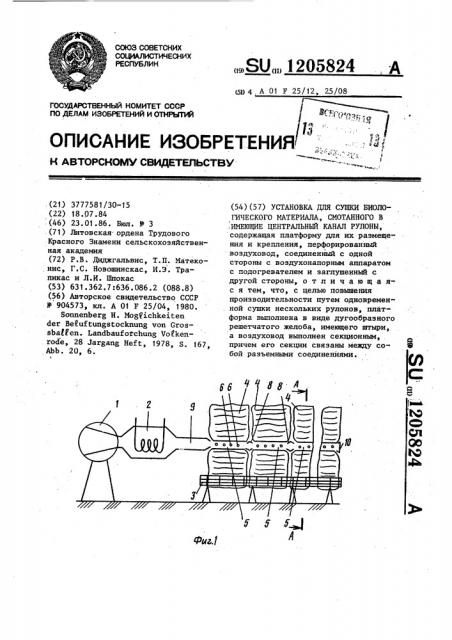

На фиг. 1 изображена установка для сушки биологического материала, смотанного в имеющие центральный канал рулоны, на фиг.2 — разрез А-А на фиг.1.

Установка для сушки биологического материала состоит из воздухонапорного аппарата 1 с подогревателем 2, платформы 3 для размещения и крепления рулонов 4 биологического материала и из проходящего вдоль рулонов по их оси перфорированного воздуховода 5, выполненного секционным с отверстиями 6. Для фиксации рулонов платформа оснащена острыми штырями 7, а секции воздуховода 5 соединены последовательно с помощью разъемных соединений 8, например конических втулок. Один конец секции 9 соединен с воздухонапорным. аппаратом 1, а другой конец воздуховода закрыт заглушкой 10.

Установка для сушки биологического материала работает следующим образом.

Воздухонапорный аппарат 1 сжимает воздух, вследствие чего последний нагревается. Нагретый воздух дополнительно подогревается в подогревателе 2, подается в воздуховод

5, через отверстия б которого поступает в рулон 4, равномерно распределяясь.
