Стержневой смеситель

Стержневой смеситель

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„,SU„, 1206111 (5ц 4 В 28 С 5/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGHOMY СВИДЕТЕЛЬСТВУ

KГ(;д,д

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3714844/29-33 (22) 09.01.84 (46) 23.01.86.Бюл. Ф 3 (71) Уральский научно-исследовательский И проектный институт строительных материалов (72) В.А.Заровнятных, А.Л.Розовский, Н.M.Ïoãoðåëîâ и Н.Ф.Медведев (53) 621.929.5 (088.8) . (56) Хвостенков С.И. и др. Наклонный стержневой смеситель для обработки, силикатных смесей. — Строительные материалы, 1981, Ф 6, с.13-14. (54) (57) СТЕРЖНЕВОЙ СМЕСИТЕЛЬ, содержащий корпус с загрузочным и выгрузочным отверстиями и с расположенными в нем мелющими стержнями, о т— л и ч а ю шийся тем, что, с целью повьппения производительности, степени гомогенизации смеси, он снабжен перфорированным барабаном, . расположенным внутри корпуса, общая площадь перфорации которого составляет 0,7-0,9 поверхности и перфори" . рованного барабана, причем размер ячеек перфорации по окружности и длине последнего составляет соответственно

0,2-1 4 и 0,05-0,95 диаметра перфорированного барабана.

Составитель Т.Мачихина

Редактор Н.Тупица Техред А.Бойко, Корректор М.Пожо

Заказ 8620/)6 Тираж Подписное

ВНИИПИ Государственного комитета CCCP по делам изобретений и открытий

113035, Москва,Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", г,ужгород, ул. Проектная, 4

12061

Изобретение относится к промышленности строительных материалов и может быть использовано для приготовления силикатной массы.

Цель изобретения — повышение производительности, степени гомогенизации смеси.

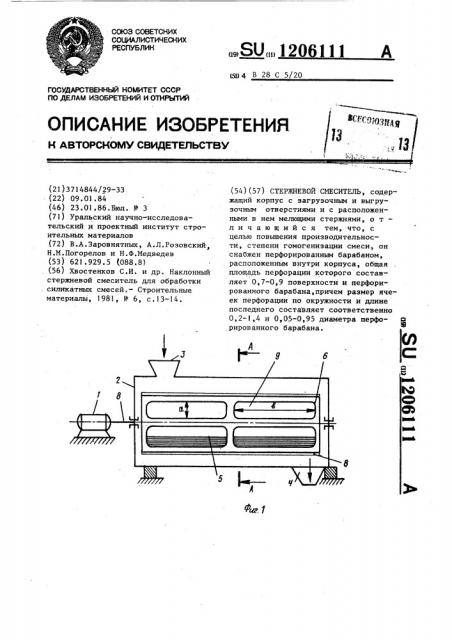

На фиг,1 изображен стержневой смеситель,общий вид; на фиг.2 — раэ- )p рез А-А на фиг.1.

Стержневой смеситель содержит привод 1, корпус 2, с загрузочным

3 и выгрузочным 4 отверстиями, мелющие стержни 5, перфорированный )5 барабан 6 с ребрами 7, расположенный в корпусе 2 вал 8.

Размер ячеек 9 перфорации барабана по окружности и длине послед- 20 него составляет соответственно 0,21,4 и 0,05-0;95 диаметра перфорированного барабана 6.

Стержневой смеситель работает следующим образом. 25

11 з

Силикатная масса загружается в смеситель через загрузочное отверстие 3 и через ячейки 9 попадает между перекатывающими стержнями 5, Мелющие стержни 5 перетирают.и гомогенизируют массу, разрушают комки.

Часть массы, прошедшая между мелющими стержнями 5, проваливается через ячейки 9 в зазор между перфорированным барабаном 6 и днищем корпуса 2, откуда поднимается ребра ми 7 и .высыпается снова на стержни.

Пройдя несколько циклов такой обработки, масса попадает в .разгрузочную зону смесителя и под действием силы тяжести и центробежной силы удаляется через выгрузочное отверстие 4. При этом гомогенизации смеси способствует интенсивное ее перемешивание ребрами 7, расположен,ными продольной оси перфорированного барабана 6. Интенсивное движение частиц силикатной массы сквозь перфорированный барабан 6 исключает его зарастание материалом.
