Устройство для подачи фибр в бетоносмеситель

Устройство для подачи фибр в бетоносмеситель

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН щ)4В 28 С 5/40

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТ0РСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3805194/29-33 (22) 22.10.84 (46) 23,01.86. Бюл. N- 3 (71) Экспериментальный завод Треста Ленинградоргстрой" и Ленинградский ордена Октябрьской Революции и ордена Трудового Красного Знамени инженерно-строительный институт (72) Ф.Г.Брауде, В.А.Голубенков и В.С.Стерни (53) 691.328(088.8) (56) Авторское свидетельство СССР

В 988568, кл. В 28 С 5/40, 1981. (54)(57) УСТРОЙСТВО ДЛЯ ПОДАЧИ ФИБР

В, БЕТОНОСИЕСИТЕЛЬ, содержащее размещенный иимеющий кожух приводной ба- . рабан в виде "беличьего колеса", смонтированный на основании, часть боковой поверхности которого, обращенная к бетоносмесителю, выполнена в виде поддона, а противоположная поддону боковая поверхность — откидной, о т л и ч а ю щ е е с я тем, что, с целью,повьппения качества фибробетонной смеси и увеличения производительности, оно снабжено эксцентриками, закрепленными на валу симметрично вертикальной оси барабана, который установлен на основа нии посредством упругих опор, расположенных попарно в плоскостях, параллельных продольной оси барабана, причем жесткость. упругих опор одной пары составляет 0,3-0,5, а другой—

0,8-0,6 произведения массы барабана на квадрат угловой частоты колебаний.

1206113

Составитель Т. Мачихина

Редактор Н ° Тупица Техред О.Ващишина Корректор Т. Колб

Заказ 8622/17 -Тираж 556 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к устройствам длй подачи фибр в бетоносмеситель и может найти применение в промышленности строительных материалов и строительстве при приготовлении фибробетонных смесей.

Цель изобретения — повышение качества фибробетонной смеси и увеличение производительности.

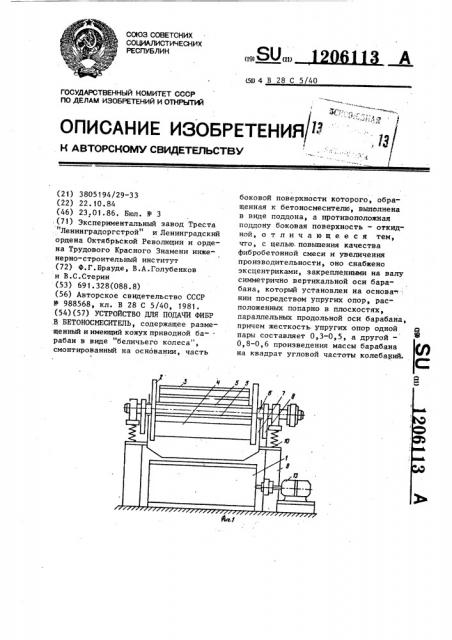

На фиг. 1 изображено устройство для подачи фибр в бетоносмеситель, общий вид; на фиг. 2 — то же, вид сбоку.

Устройство для подачи фибр к бетоносмесителю 1 состоит из барабана

2 в виде "беличьего колеса", имеющего откидную часть 3, поддон 4 и стержни 5. Барабан 2 насажен на вал 6, на котором подвешено ограждение 7. На валу 6 барабана 2 симметрично его вертикальной оси закреплены эксцентрики 8. Вал 6 опирается на основание 9 через упругие опоры 10. Вращение вала 6 барабана 2 осуществляется электродвигателем 11 через клиноременную передачу 12.

Вращение вала бетоносмесителя 1 осуществляется приводом 13.

Устройство работает следукнцим образом.

Открывается откидная часть 3 барабана 2, и отдозированное коли5 чество фибры подается в барабан 2 на поддон 4. Включается привод 13 бетоносмесителя 1 с предварительно загруженными составляющими бетонной смеси и включается электродвигатель 11. Барабан 2 вращается вокруг горизонтальной оси вместе с эксцентриками 8 и одновременно под действием возбуждающей силы, возникающей от вращения эксцентриков 3, вибрирует. Вибрация фибр, расположенных в барабане 2, способствует более быстрой их загрузке в бетоносмеситель 1.

Жесткость упругих опор 10 одной пары составляет 0,3-0,5, à другой—

0,8-0,6 произведения массы барабана на квадрат угловой частоты колебаНННа

Вследствие этого время загрузки бетоносмесителя 1 фибрами становится меньше оптимального времени качественного перемещения бетонной смеси, и она не расслаивается.
