Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСН ИХ

РЕСПУБЛИК (19) (ll) @4Â 28 С 5/40

ОПИСАНИЕ ИЗОБРЕТЕНИЯ M

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ЯО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГПФ (21) 3807337/29-33 (22) 09.08.84 (46) 23.01.86. Бюл. 9 3 (7 1) Экспериментальный завод Треста

"Ленинградоргстрой" и Ленинградский ордена Октябрьской Революции и ордена Трудового Красного Знамени инженерно-строительный институт (72) Ф.Г.Брауде, В.А.Голубенков и В.С.Стерни (53) 691.328(088.8) (56) Авторское свидетельство СССР й" 988568, кл. В 28 С 5/40, 1981. (54) (57) УСТРОЙСТВО.ДЛЯ ПОДАЧИ ФИБР

В БЕТОНОСМЕСИТЕЛЬ, содержащее закрепленный на валу .и .имеющий защитный кожух барабан в виде "беличьего ко" леса", часть боковой поверхности которого, обращенная к бетоносмесителю, выполнена в виде подцона, а противоположная ему боковая поверхность — откидной, привод вала с опорной площадкой, смонтированной на одном из его концов, о т л и ч а ющ е е с я тем, что, с целью повышения качества фибробетонной смеси путем изменения ориентации фибр при рассеве, оно снабжено механизмом вращения барабана в горизонтальной плоскости в виде неподвижного осно-. вания с коническим зубчатым венцом, двух контактирующих с ним зубчатых конических шестерен, смонтированных на концах вала, и противовеса, причем одна из шестерен посажена на вал жестко, другая свободно, а опорная площадка и противовес шарнирно подвешены на противоположных, концах вала.

1206114

Устройство работает следующим

3S образом.

После загрузки бетоносмесителя 1 бетонной смесью по направляющим 15 подъезжает тележка 14 с барабаном 2 так, чтобы поддон 4 барабана 2 нахо- 40 дился над загрузочным отверстием бетоносмесителя. Открывается откидИзобретение относится к устройствам для подачи фибр в бетоносмеситель и может найти применение в промышленности строительных материалов и строительстве при приготовлении фиброармированных смесей.

Цель изобретения — повышение качества фибробетонной смеси путем изменения ориентации фибр при рассеве.

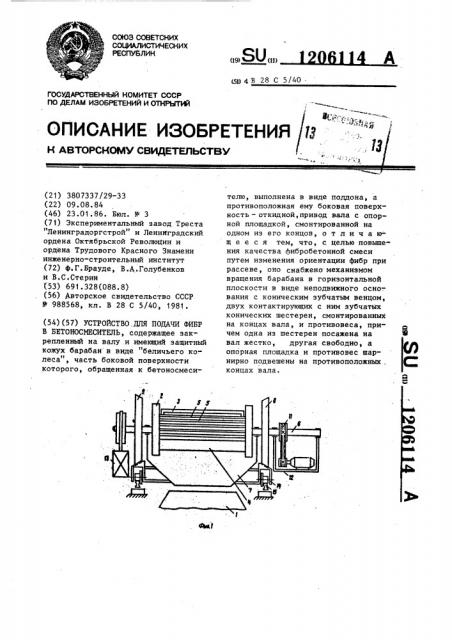

На фиг, 1 изображено устройство для подачи фибр в бетоносмеситель, общий вид; на фиг. 2 — то же, вид сбоку.

Устройство для подачи фибр к бе-. тоносмесителю 1 состоит из барабана

2 в виде "беличьего колеса", имеющего откидную часть поддона 3, поддон 4 и стержни 5. Барабан 2 насажен на вал 6, на котором подвешено ограждение 7. На одном из концов вала 6 жестко насажена зубчатая коническая шестерня 8, а на другом

1 конце свободно насажена зубчатая коническая шестерня 9, которые находятся в зацеплении с горизонтально расположенным основанием. с коническим зубчатым венцом 10. На концах вала 6 подвешены привод 11 с опорной площадкой 12 и уравновешивающий его противовес 13. Все устройство опирается на тележку 14, которая может перемещаться по направляющим 15.

30 ная часть 3 бараоана 2 и отдозированное количество фибр подается в барабан 2 на поддон 4. Подключается привод 11 вращения барабана 2 и привод бетоносмесителя 1 (не показан).

При включении привода 11 начинает вращаться вал 6 вместе с барабаном 2 и жестко насаженной на нем зубчатой конической шестерней 8, которая начинает перемещаться по основанию с коническим зубчатым венцом 10, при этом барабан 2 получает дополнительное вращение в горизонтальной плоскости, Поскольку зубчатая коническая шестерня 9 свободно насажена на вал 6, то она не препятствует перемещению конической зубчатой шестерни 8 по основанию с коническим зубчатым венцом 10, а сама свободно скользит по основанию с коническим зубчатым венцом 10. Барабан 2 получает вращение вокруг горизонтальной и вертикальной осей. При этом фибры поступают в бетоносмеситель 1, ориентированные во всех направлениях горизонтальной плоскости, Как следствие этого фибробетонная смесь получается более однородной.

Скорость вращения барабана 2 в вертикальной плоскости должна находиться в определенных пределах.

Нижний предел скорости определяется необходимостью осуществления, как минимум, одного полного оборота барабана вокруг вертикальной оси за время выгрузки фибр в бетоносмеси- тель.

Верхний предел скорости не должен превышать величины, вызывающей смещение фибр в барабане 2 под действием центробежной силы.

1206114

Зака 8622/17

Тираж 556

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Составитель Т. Мачихина

Редактор Н. Тупица Техред О.Ващишина Корректор Т. Колб
