Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК описания изоБрктВНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ шарнирно укрепленный на оси диска поводок с шарнирно смонтированным на нем рычагом со щупом для взаимодействия со спиральной канавкой, закаточный ролик и расположенную на оси диска ручку, о т л и ч а ю— щ е е с я тем, что, с целью повышения удобства пользования, оно снабжено захватами для удержания банок, соединенными системой шарнирных рычагов с ручкой, смонтированной на оси с возможностью перемещения, поводок выполнен Т-образным, а захваты шарнирно укреплены на последнем.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTMA (21) 3786923/28-13 (22) 27.08.84 (46) 23. 01.86. Бюл. N - 3 (72) П. Н. Манташьян (53) 62 1.798 (088.8) (56) Авторское свидетельство СССР

Р 848467, кл. В 67 В 3/02, 1979.

Авторское свидетельство СССР

9 1057408, кл. В 67 В 3/02, 1982. (54) (57) ПРИСПОСОБЛЕНИЕ ДЛЯ РУЧНОЙ

УКУПОРКИ СТЕКЛЯННОЙ ТАРЫ МЕТАЛЛИЧЕСКИМИ КРЫШКАМИ, содержащее прижимной диск с образованной на его наружной поверхности спиральной канавкой, „,80„„1206228 A

Ш 4 В 67 В 3/02

1206228

8HHHIIH Заказ 8637/22 Тираж 399 Подписное

Филиал ППП Патент, г. Ужгород, ул. Проектная, Изобретение относится к области консервирования и может быть использовано в домашних условиях для укупорки стеклянных банок металлическими крышками.

Цель изобретения — удобство пользования.

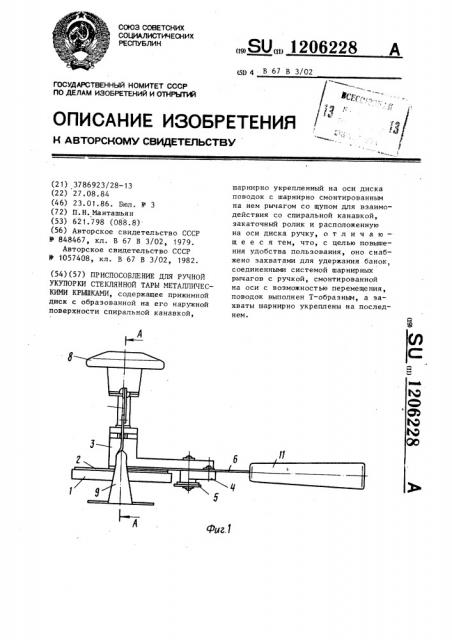

На фиг. 1 изображено приспособление, общий вид", на фиг. 2 — разрез

А-А на фиг. 1.

Приспособление состоит из прижим— ного диска 1 с образованной на его наружной поверхности спиральной канавкой 2, шарнирно укрепленного на оси диска 1 поводка 3, выполненно—

ro Т-образным, эксцентрика 4, укрепленного на нем закаточного ролика

5, рычага 6 со щупом 7 для взаимо— действия со спиральной канавкой 2, укрепленной на оси диска 1 с возможностью перемещения ручки 8 и шарнирно укрепленных на Т вЂ образн повод— ке 3 захватов 9, соединенных систе— мой шарнирных рычагов 10 с ручкой 8.

Приспособление. работает следующим образом.

I!pидерживая одной рукой за рукоятку 11, другой нажимают на ручку 8 вниз до упора, в результа е чего захваты 9 расходятся в стороны и приспособление устанавливается прижимным диском 1 на крышку стеклянной тары. После этого перемещают р тчку 8 вверх и захваты 9 захватывают стеклянную тару. ЗатеМ, держа

1О приспособление за ручку 8, поднимают его вместе со стеклянной тарой и переносят тару на рабочий стол.

Установив стеклянную тару на столе, нажатием на ручку 8 вниз до упора разводят захваты 10 в стороны и производят укупорку стеклянной тары металлической крышкой. Для этого врашают рукоятку 11. вокруг оси прижимного диска 1.

20 По ле окончания процесса укупорки возвращают рычаг 6 в исходное положение, вращая рукоятку 11 в обратном направлении, после чего с помощью приспособления убирают укупоренную стеклянную тару с рабочего стола.
