Полимерная пресс-композиция

Полимерная пресс-композиция

Иллюстрации

Показать все

Реферат

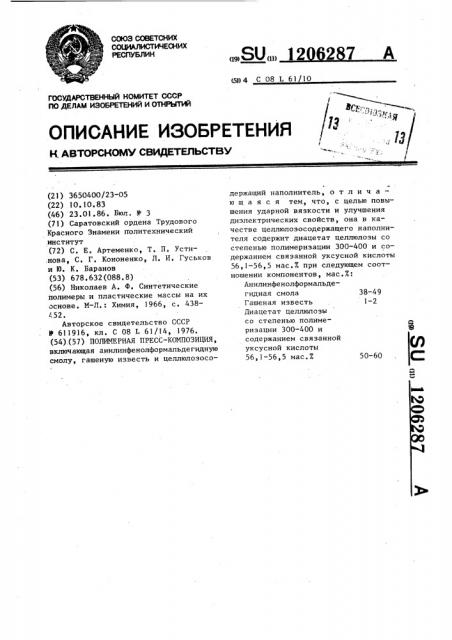

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (И) (51)4 С 08 1 61 10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н. ABTOPGHOMV СВИДЕТЕЛЬСТВУ

50-60

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3650400/23-05 (22) 10.10.83 (46) 23.01.86. Бюл. 3 (71) Саратовский ордена Трудового

Красного Знамени политехнический институт (72) С. Е. Артеменко, Т. П. Усти.нова, С. Г. Кононенко, Л. И. Гуськов и Ю. К. Баранов (53) 678.632(088.8) (56) Николаев А. Ф. Синтетические полимеры и пластические массы на их основе. M-Л.: Химия, 1966, с. 438452.

Авторское свидетельство СССР

1(« 611916, кл. С 08 L 61/14, 1976. (54).(57) ПОЛИМЕРНАЯ ПРЕСС-КОМПОЗИЦИЯ, включающая анилинфенолформальдегидную смолу, гашеную известь и целлюлозосодержащий наполнитель, о т л и ч а— ю щ а я с я тем, что, с целью повышения ударной вязкости и улучшения диэлектрических свойств, она в качестве целлюлозосодержащего наполнителя содержит диацетат целлюлозы со степенью полимеризации 300-400 и содержанием связанной уксусной кислоты

56,1-56,5 мас.Ж при следующем соотношении компонентов, мас.7.:

Анилинфенолформальдегидная смола 38-49

Гашеная известь 1-2

Диацетат целлюлозы со степенью полимериэации 300-400 и содержанием связанной уксусной кислоты

56,1-56,5 мас.7

1206287

1,5-6,0

Таблиц а 1

Содержание компонентов, мас.%, в пресс-композиции по примеру

Компоненты

Анилинфенолформальдегидная смола

СФ-342А

44 38 5

60

50

Диацетатцеллюлоза

1,5

Гашеная известь

Изобретение относится к области получения фенопластов, а именно фенопластов, содержащих резольную фенолформальдегидную смолу, органический наполнитепь в качестве основы, а 5 также целевые добавки, и используемых для изготовления изделий технического и бытового назначения.

Целью изобретения является повышение удельной ударной вязкости и 10 улучшение диэлектрических свойств.

Полимерную пресс-композицию готовят следующим образом.

Смешивают сыпучие компоненты в ша- 1 ровой мельнице в течение 30 мин, а затем вальцуют. Полученный пресс-порошок перерабатывают в изделия на гидравлическом прессе методом прямого прессования при 150-170 С, давлении

10,0-20,0 ИПа, выдержке 3-5 мин на

1 мм толщины изделия с последующей термообработкой при )50 С в течение

30 мин. Для устранения прилипаемости изделия к пресс-форме в каче- 25 стве смазки используют стеариновую кислоту.

Некондиционная ацетилцеллюлоза является отходом производства эфиров целлюлозы, представляет собой диаце- ЗО тат целлюлозы и характеризуются следующими свойствами:

Внешний вид Аморфные частицы белого цвета

Влажность, %. 2,2-2,6

Содержание связанной уксусной кислоты, мас.% 56,1-56,5

Свободная кислотность, мас.% 0,03-0,05

Содержание золы, мас.% i 0,01-0,06

СодержаниЬ низкомолекулярных ракций, мас.% 5,2

Вязкость 23%-ного раствора, с 850-910

Цветность по ФЭКу 0 54-0,7

Фильтруемость, г/см

Степень этерификации 2,2-2,7

Степень полимеризации 300-400

Примеры рецептур полимерной пресс-композиции приведены в табл. 1, свойства предлагаемой пресс-композиции в сравнении с известной — в табл. 2.!

206287

Таблиц а 2 композици

Показатели

Известная

Предел прочности при изгибе, МПа

65, 0 60.

60

Удельная ударная вязкость ° кДж/M

6,8

7,0

6,1

6,4

5,4

Водопоглощение ,за 24 ч, Ж

0,4

0,57

0,46

0,55

0,2-0,6

5,.10

5 10 5; I O

5 IO

1;lO

Электрическая прочность, МВ/м

19 0

15 0

I6,0

I8 0

l3,0

Составитель Т. Степанова

Редактор Н. Егорова Техред А.Бабинец Корректор M. Пожо

Заказ 8647/25 Тираж 471 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Тангенс угла диэлектрических потерь при 50 Гц

Удельное поверхностное электрическое сопротивление, Ом

Удельное объемное электрическое сопротивление, Оь,. см

0,009 0,012 0,009 0,012 0,06

1: 10 1, 10 1;10 1, 10 5;10
