Реферат



СОКИ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51)4 С 25 D 21 12

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3747013/22-02 (22) 24.05.84 (46) 23.01.86. Бюл. Ф 3 (72) Я.Г. Евстифеев, В.Н. Спицын, Е.И Муранова, Г.Д. Горев, В.С. Боровик и В.А. Руденок (53) 621.357(088.8) (56) Авторское свидетельство СССР

У 413012, кл. В 23 P 1/04, 1957.

Авторское свидетельство СССР

У 444625, кл. В 23 Q 11/10, 1958. (54)(57) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПОДАЧИ ЖИДКОСТИ, содержащее встроенный в трубопровод и электрически изолированный от него контакт, электрическую цепь контроля, усилитель, управляемый от электрической цепи контроля, и сигнальную цепь, подключенную к выходу усилителя, о т л и— ч а ю щ е е с я тем, что, с целью повышения эксплуатационной надежности, оно снабжено источником питания, выполненным в виде последовательно соединенных высокочастотного генератора, снабженного согласующим трансформатором, и конденсатора, причем вывод согласующего трансформатора подключен к контакту, а вывод конденсатора через цепь контроля — к трубопроводу.

1 1206

Изобретение относится к устройствам для контроля подачи жидкости к различному технологическому оборудованию.

Цель изобретения — повышение эксплуатационной надежности устройства.

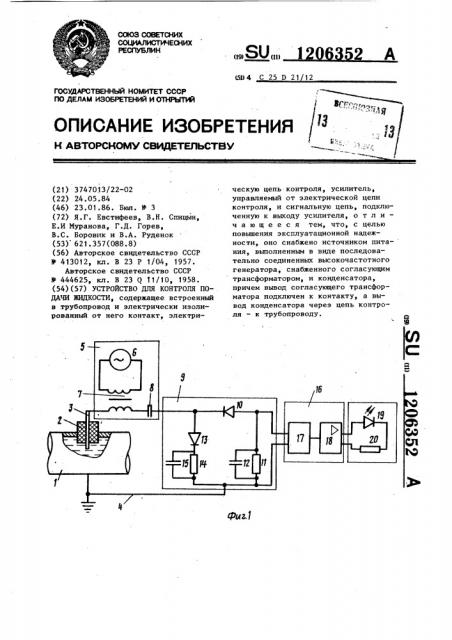

На фиг. 1 изображена схема предлагаемого устройства; на фиг. 2 — диаграмма напряжения.

Устройство выполнено следующим 10 образом.

В полость трубопровода 1 через изолирующую втулку 2 введен контакт

3 и закреплен во втулке. Трубопровод 1 и соединенная с ним общая ши- 15 на 4 заземлены. Противокоррозионный источник 5 питания выполнен в виде цепочки последовательно соединенных высокочастотного генератора 6 частоты 1-10 кГц, снабженного согласующим трансформатором 7, и конденсатора 8. Вывод вторичной: обмотки согласующего трансформатора 7 подключен к контакту 3. Второй вывод вторичной обмотки через конденсатор 8 и выпрямитель 9 подключен к трубопроводу 1. Выпрямитель 9 представля-. ет собой пару противопараллельных однополупериодных частей: одна — рабочая, другая — балластная. Рабочая 30 часть выпрямителя 9 содержит выпрямительное звено — диод 10 и нагруз- ° у — параллельную RC-цепь: резистор

1 и конденсатор 12 ° Диод 13, резис-, тор 14 и коденсатор 15 составляю 35 балластную часть выпрямителя 9. К резистору 11 подключен вход повторителя 16, первый каскад которого— усилитель 17, а второй каскад — усилитель 18 мощности. К выходу послед- 40 него подключена последовательно сигнальная цепь в виде светодиода 19 и резистора 20,и могут быть: подключены внешние цепи, например блокировки.

Устройство работает следующим образом.

При наличии охлаждающей жидкости в трубопроводе 1 относительно него на контакте 3 возникает напряжение Е, или разность электродных потенциалов, например положительной полярности.

На выходе противокоррозионного источника 5 питания выдается напряжение

Uп„, равное алгебраической сумме трансформированного напряжения генератора 6 U и напряжения конденсатора 8 U„(ôèã. 2). Постоянная сос- тавляющая напряжения Пд„равна по

352 величине и встречна по полярности напряжению на контакте 3 Е . Естественная убыль напряжения конден- сатора 8 U восполняется от генератора 6 в полупериоды, когда его трансформированное напряжение U, по полярности суммируется с напряжением Е

Переменная составляющая напряжения U„„ обеспечивает такую частоту тока через контакт 3, а именно

1-10 кГц, которая достаточно велика с тем, чтобы за время полупериода тока у поверхности контакта 3 не успел произойти элементарный акт передачи заряда, т.е. анодного растворения контакта. В то же время зта частота достаточно мала, с тем, чтобы не быть источником активных радиопомех.

В замкнутом контуре, содержащем противокоррозионный источник 5 питания и жидкостную ячейку контакт 3 трубопровод 1, разность электродных потенциалов Е> компенсируется постоянной составляющей напряжения источника 5 U следовательно, нет ни постоянной составляющей тока, ни электрохимического износа контакта 3. В этом контуре действует только переменный ток, пропорциональный напряжению сети и сопротивлению параллельного КС-звена: резистор 11, конденсатор 12 — в отрицательный полупериод; резистор 14, конденсатор

15 — в положительный полупериод тока согласно направлению проводимости диодов 10 и 13.

В начале отрицательного полупериода через диод 10 заряжается коненсатор 12 с постоянной времени, предляемой малыми сопротивлениями жидкостной ячейки и источника 5. В паузах межцу отрицательными полу-периодами конденсатор 12 медленно разряжается через резистор 11, обладающий достаточно большим сопротивлением. Вследствие этого на конденсаторе 12 длительно имеется хорошо сглаженное выпрямпенное, практически постоянное напряжение. Это напряжение поступает на вход повторителя 16, на выходе которого вследствие этого появляется сигнал логической единицы. По этому сигналу посредством усилителя мощности 18 включается цепь питания светодиода 19, свечение которого означает

"Жидкость подается".

Фиг. 2

Составитель В. Комраков

Техред А.Бабинец Корректор В. Бутяга

Редактор Н. Яцола

Заказ 8656/28 Тираж Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

3 1206352 4

В положительный полупериод работа- подачи жидкости конденсатор 12разряет балластное RC-звено (резистор 14, жается, напряжение на входе повториконденсатор 15), обеспечивающее сим- теля снижается до уровня логического метрию параметров выпрямителя 9, как нуля, и в это состояние переходит элемента замкнутой цепи. переменного выход повторителя: светодиод 19 гастока. нет, что равнозначно сигналу "ЖидПри отсутствии жидкости в трубо- кость отсутствует". проводе 1 через контакт 3 протекает лишь незначительный ток утечки по Изобретение позволяет повысить поверхности изолирующей втулки 2. Че- 1ð эксплуатационную надежность, а также .рез некоторое время после прекращения упростить обслуливание.
