Способ сборки покрытия из перекрестных форм

Способ сборки покрытия из перекрестных форм

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

) 6%

ОПИСАНИЕ ИЗОБРЕТЕНИЯ/

ЬР

СР

СЬ

CO

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 3436871/29-33 (22) 05.05.82 (46) 23.01.86. Бюл. № 3 (71) Казанский инженерно-строительный институт и Марийский политехнический институт (72) P. И. Хисамов, А. К. Наумов и В. Г. Котлов (53) 69.057.2 (088.8) (56) Трофимов В. И. и др. Структурные конструкции ЦНИИСК. — М.: Стройиздат, 1972.

Авторское свидетельство СССР № 916681, кл. Е 04 В 1/26, 1980. (54) (57) СПОСОБ СБОРКИ ПОКРЫТИЯ

ИЗ ПЕРЕКРЕСТНЫХ ФЕРМ, включающий

„Я0„„1206410 А g 4 Е 04 В 7/00. Е 04 G 21/26 установку ферм первого направления с параллелограммной решеткой и пропуск через их межпоясной зазор ферм второго направления и их последующее соединение, отличающийся тем, что, с целью сокращения трудоемкости сборки, фермы второго направления применяют с внешней высотой сечения больше, чем межпоясной зазор ферм первого направления, и пропускают их в указанный зазор в наклонном положении, после чего их разворачивают до проектного положения и устанавливают с распором поясов ферм первого направления, при этом параллелограммная решетка ферм первого направления шарнирно присоединяется к ее поясам.!

206410,г

С(ic авите lв В Вииияеико

Техред . Верее Корректор Д Зимокосов

Тираж 725 Подиисиое

ВНИИПИ Государственно; о комитета СССР яо делам изобретений и открытий

l 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4!5

Филиал ППП «Па сия», - Ужгород, ул. Проектная, 4

Редактор О оловаи

Зака-. 8664. 31

Изобретение относится к строительству и предназначено для возведения пространственных покрытий зданий и eîîðóæåíèé и > перекрестных ферм.

Цель изобретения -- сокращение трудо5 емкости сборки.

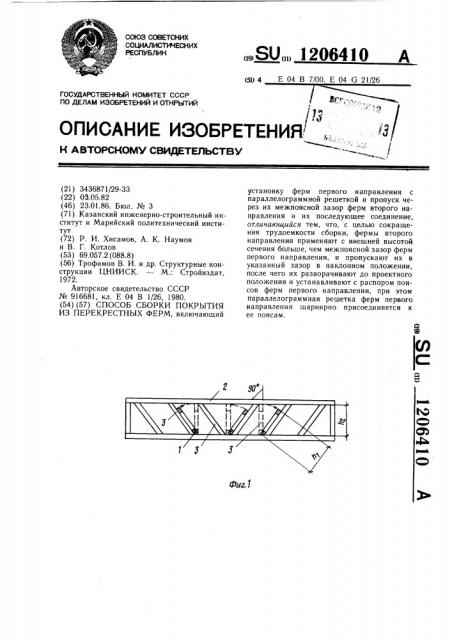

На фиг. 1 показано направление сборки покрытия; на фиг. 2 — покрытие B собраньом ниде, разрез; на фиг. 3 - — покрыл не обп1ий вид.

1О

Покрытие состоит из взаимно пересекающихся ферм 1 и 2, например депевянных, с узловыми соединениями на мет,të Iè÷åñêèõ зубчатых пластинах. Фермы 2 имеют параллел Огра м м пую pI IIIETKу 3, а фермы 1 внешнюю высоту h больше, чем межпоясной зазор ферм 2 h

Способ сборки покрытия из перекрестных ферм включает вертикальную установку ферм 2 с параллелограммной решеткой, пропуск через межпоясной зазор ферм 2 в наклонном положении ферм 1 с внешней высотой сечения h„больше, чем межпоясной зазор ферм 2, и разворот ферм 1 до проектного положения. При развороте ферм 1 до проектного положения короткая диагональ параллелограммной решетки ферм 2 удлиняется, так как h, болыпе h, . Этот эффект проявляется в каждой панели фермы 2, благодаря чему фермы 2 приобретают строительный подъем 4тр.
