Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН,.SUÄÄ 1206425 A (я) 4 E 04 Н 5 00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ эС„"-Гр, .

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, . !gl

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

А

Фцг.1 (21) 3580819/29-33 (22) 16.04.83 (46) 23.01.86. Бюл. № 3 (?! ) Государственный проектный институт

<Днепр проектстальконструкция» (72) О. М. Фукс и Л. Б. Онищенко (53) 725.4 (088.8) (56) Стрелецкий Н. С. Металлические конетрукции — М.: Стройиздат, 1961, с. 462, рис. XI I.18.

Узлы тормозных конструкций, фахверка и вертикальных связей по колоннам. Разработ. инс-том Укрпроектстальконструкция, вып. 3, 1976, лист 4, разрез 1 — 1

Типовые конструкции, издел ия и узлы зданий. Сер. 1.400 — 10/76). (54) (57) МЕТАЛЛИЧЕСКИЙ КАРКАС

ПРОМЫШЛЕННОГО ЗДАНИЯ, включающий двухветвевые колонны, подкрановые балки, покрытие, вертикальные. и продольные связи, установленные в плоскости шатровых ветвей колонн крайних рядов и (или) в плоскости одной из подкрановых ветвей колонн средних рядов, и распорки, размещенные в плоскости ветвей колонн, отличающийся тем, что, с целью снижения материалоемкости и увеличения полезного объема здания, вертикальные связи соединены с распорками подкрановой ветви колонн крайнего ряда и (или) с распорками другой из подкрановых ветвей колонн среднего ряда посредством горизонтальных или наклонных диафрагм в уровне узлов, д

Ю вертикальных связеи.

1206425

A А

Изобретение относится к строительным конструкциям и может быть использовано в промышленных зданиях с кранами легкого и среднего режима работы с двухветвевыми колоннами, особенно при значительном насыщении объема здания технологическим оборудованием и различными ком муни ка ци ям и.

Цель изобретения — снижение материалоемкости и увеличение полезного объема здания.

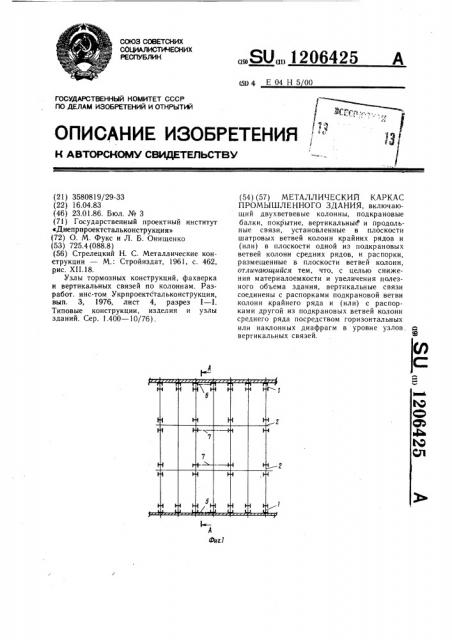

На фиг. 1 изображен каркас, промышленного здания, фрагмент плана; на фиг. 2— разрез А — А на фиг. 1; на фиг. 3 разрез Б — Б на фиг. 2; на фиг. 4 — разрез  — В на фиг. 2; на фиг. 5 — разрез à — Г на фиг. 2 и 3; на фиг. 6 разрез Д вЂ” Д на фиг. 2 и 4; на фиг. 7— схема передачи усилий с подкрановой ветви колонны на вертикальную связевую ферму, расположенную в плоскости шатро- 2р вой ветви.

Металлический каркас промышленного здания включает двухветвевые колонны 1 и 2, подкрановые балки 3 и 4, покрытие 5, вертикальные продольные связи 6 и 7, установленные в плоскости шатровых ветвей

8 колонн 1 крайних рядов в плоскости одной из подкрановых ветвей 9 колонн 2 средних рядов, и распорки 10 и 11, размещенные в плоскости ветвей 8, 9, 12 и 13 колонн 1 и 2.

Вертикальные связи 6 соединены с распорками 10 подкрановой ветви 8 колонн 1 крайнего ряда посредством горизонтальных или наклонных диафрагм 14 в уровне узлов вертикальных связей 6 (наклонно в случае несовпадения отметок распорок 10), обеспечивая передачу усилий с распорок 10 в узлы вертикальных связей 6, образующих вертикальные фермы 15.

Диафрагмы 14 изображены смещенными по длине здания в соседнюю панель по отношению к связевым фермам 15 (фиг. 3 и 5). 4Р

Для колонн 2 средних рядов продольные связи 7 ниже уровня подкрановых балок 4 включают распорки 11 и вертикальные связи 7, образующие фермы 16, расположенные в плоскости одной из подкрановых ветвей 9, и распорки 11, расположенные в плоскости второй подкрановой ветви 13. Распорки 11 соединены наклонными связевыми диафрагмами 17 с распорками 11, входящими в состав вертикальных связей ферм 16.

На фиг. 7 представлена схема передачи горизонтального продольного усилия Т с подкрановой ветви 12 колонны 1 крайнего ряда на вертикальную связевую ферму 15, расположенную в плоскости шатровой ветв и 8. Передача осуществл яется через горизонтальную связевую диафрагму 14.

При этом на ферму 15 передается продольная сила Н= Т, а на колонны 1 в плоскости их наибольшей жесткости передаются горизонтальные поперечные силы.

М= Т ф. где а — расстояние между плоскостью фермы и линией действия силы Т, см;

1 — расстояние между колоннами 1 вдоль здания, см.

Как правило, а значительно меньше (соответственно R также меньше Т) .

Если принять во внимание к тому же, что учет основных горизонтальных сил, действующих на каркас вдоль оси здания (продольное торможение кранов, ветер и др.), предполагает исключение из аналогичных нагрузок, действующих на раму поперек здания (а именно эти нагрузки и являются определяющими), то включение в работу колонны 1 и 2 каркаса в плоскости их наибольшей жесткости для передачи также и продольных усилий является рациональным и позволяет получить дополнительный экОномический эффект, аналогичный эффекту, достигнутому за счет совмещения различных функций одним конструктивным элементом.

1206425

Фиг.5

1206425

12

Фиг.7
