Ступень центробежного малорасходного компрессора

Ступень центробежного малорасходного компрессора

Иллюстрации

Показать все

Реферат



ССЮЭ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„.Я0„„1206486 A (д) g F 04 D 17/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

tCf, =,. .

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н атореномМ СвидвтИЛьСтвМ

1 (21) 3693112/25-06 (22) 13.01.84 (46) 23.01.86. Бюл. N 3 (71) Всесоюзный научно-исследовательский институт гелиевой техники и Московский ордена Трудового Крас" ного Знамени институт химического машиностроения (72) А.Н.Шерстюк, А.Б.Давыдов, А.А.Фальченко и Н.Н.Трусилов (53) 621,515(088.8) (56) Чистяков Ф.М., Игнатенко В.В., Романенко Н.Т., Фролова Е.С. Центробежные компрессорные машины. М.:

Машиностроение, 1969, с. 83. (54)(57) СТУПЕНЬ ЦЕНТРОБЕЖНОГО МАЛОРАСХОДНОГО КОМПРЕССОРА, содержащая рабочее колесо с лопатками и установленный за ним по ходу потока безлопаточный диффузор с уменьшающейся в начальном участке шириной, о т— л и ч а ю щ а я с я тем, что, с целью повышения ее КПД,лопатки рабочего колеса имеют постоянную ширину и увеличивающуюся к периферии толщину, причем отношение расстояния между лопатками к их шагу на выходе равно 0,7 — 0,8, а ширина диффузо-. ра в начальном участке составляет

0,05 — 0,9 ширины лопатки рабочего колеса. е

1206486 2 составляет 0,85 — 0,9 ширины лопатки 2 рабочего колеса 1.

Ступень работает следующим образом.

5 В рабочем колесе 1 к газу подводится энергия. После рабочего колеса 1 газ поступает в безлопаточный диффузор 3, где скорость газа уменьшается, и часть кинетичес10 кой энергии газа преобразуется в статическое давление.

Использование лопаток 2 с постоян. ной шириной Ь приводит к увеличению ширины проточной части рабочего

ll5 колеса 1, что повышает КПД малорасходной ступени. Этому же способствует уменьшение ширины b диффуэора 3 в начальном участке в соотношении

0,85 — 0,9 от ширины Ь лопатки 2, 20 а также увеличение толщины 8ц лопатки 2 к периферии до величины, при которой отношение расстояния между лопатками (t — g Ä ) к их шагу t на выходе равно 0,7 — 0,8.

Изобретение относится к компрессоростроению и может быть использовано в малорасходных центробежных компрессорах.

Целью изобретения является повышение КПД ступени.

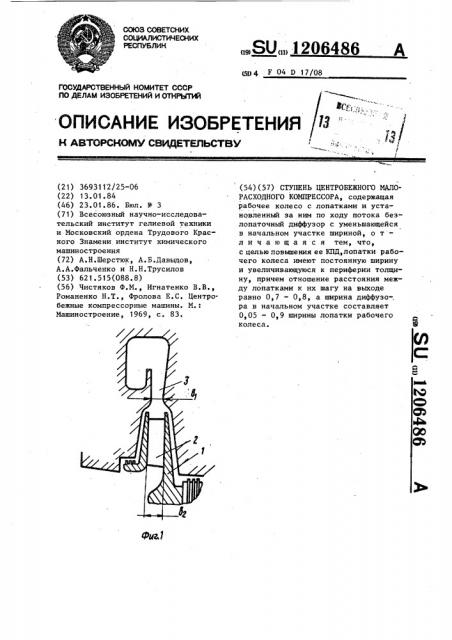

На фиг. 1 представлена ступень центробежного малорасходного компрессора, продольный разрез; на фиг. 2 — сечение по лопаткам рабочего колеса ступени.

Ступень центробежного малорасходного компрессора содержит рабочее колесо 1 с лопатками 2 и установленный за ним по ходу потока безлопаточный диффуэор 3 с уменьшающейся в начальном участке шириной Ь, при этом лопатки 2 рабочего колеса 1 имеют постоянную ширину Ь и увеличивающуюся к периферии толщину Eq причем отношение расстояния между лопатками (t -8 „) к их шагу t на выходе равно 0,7 — 0 8 а ширина в диффузора 3 в начальном участке

Заказ 8676/35 Тираж - i Подписное

ВНИИЙИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Филиал ППП "Патент", r.Óæãoðîä, ул.Проектная, 4

Составитель Ю.Русаков

Редактор О.Юрковецкая Техред М.Пароцай Корректор M.Ïoæo
