Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 F 04 F 5 14

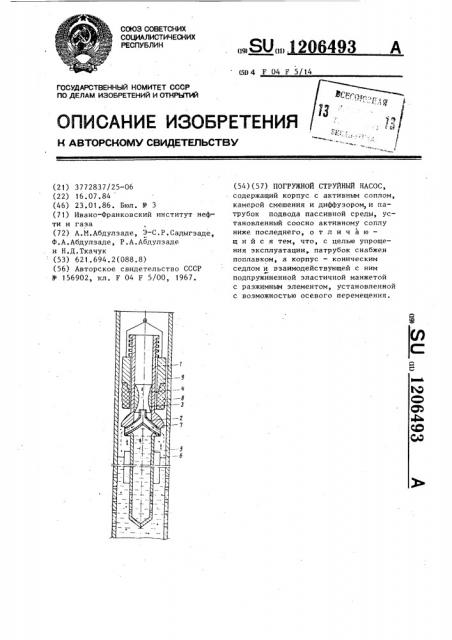

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3772837/25-06 (22) 16.07.84 (46) 23.01.86. Бюл. Р 3 (71) Ивано-Франковский институт нефти и газа (72) A.M.Aáäóëçàäe, Э-С.P.Садыгзаде, Ф.А,Абдулзаде, P.À.Àáäóëçàäå. и Н.Д.Ткачук (53) 621.694.2(088.8) (56} Авторское свидетельство СССР

В 156902, кл. F 04 F 5/00, 1967.

„„SU„„2 6493 А (54)(57) ПОГРУЖНОЙ СТРУЙНЫЙ НАСОС, содержащий корпус с активным соплом, камерой смешения и диффузором,и патрубок подвода пассивной среды, установленный соосно активному соплу ниже последнего, о т л и ч а ю— шийся тем, что, с целью упрощения эксплуатации, патрубок снабжен поплавком, а корпус — коническим седлом и взаимодействующей с ним подпружиненной эластичной манжетой с разжимным элементом, установленной с возможностью осевого перемещения.

Составитель С.Ковбаса

Редактор О.Юрковецкая Техред О.Неце Корректор В.Синицкая

Заказ 8677/36 Тираж f88 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r.Óæãoðoä, ул.Проектная, 4 изобретение QTHocHTcH к струйной технике, преимущественно к погружным струйным насосам для. откачки газонасыщенных жидкостей.

Целью изобретения является упрощение эксплуатации насоса.

На чертеже представлен предлагаемый погружной струйный насос, продольный разрез.

Насос. содержит корпус 1 с активным соплом 2, камерой 3 смешения и диффузором 4 и патрубок 5 подвода пассивной среды, установленный соосно активному соплу 2 ниже последнего..

Патрубок 5 снабжен поплавком 6, а корпус 1 — коническим седлом 7 и. взаимодействующей с ним подпружиненной эластичной манжетой 8 с разжимным элементом 9, установленной с возможностью осевого перемещения.

С помощью канатной подвески струйный насос опускается в скважину. Во

206493 2 время спуска под действием веса насоса подпружиненная манжета 8 с разжимным элементом 9 находятся в верхнем положении. При погружении поплавка

6 в жидкость благодаря его подъемной силе эластичная манжета 8 с разжимным элементом 9 перемещается вниз, и в результате взаимодействия с коническим седлом 7 эластичная манжета

10 8 разжимается и фиксирует струйный насос в скважине, пакерируя последнюю. Газ, выделяющийся из жидкости, поступает в активное сопло 2 и, истекая из последнего, увлекает в камеру

15 3 смешения жидкость, которая поступает через патрубок 5 подвода пассивной среды. Смесь сред из камеры 3 смешения поступает в диффузор 4J где кинетическая энергия смеси сред частично преобразуется в потенциальную, и далее по скважине на поверхность.
