„„SU„„1206569 (5l)4 F 24 F 13/065:-®С а„.-,:, . ц

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР пО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ (54) (57) ВОЗДУХОРАСПРЕДЕЛИТЕЛЬ, содержащий входной патрубок, соединенный с ним цилиндрический корпус, установленный с возможностью вращения относительно оси входного пат. Ь» (21) 3459858/29-06 (22(30.06.82 (46) 23.01 ° 86. Бюл. Р 3 (71) Центральный научно-исследовательский и проектно-экспериментальный институт промышленных зданий и сооружений (72) О.Я.Кокорин, Л.И.Ставицкий и В.А.Разгулов (53) 697.92(088.8) (56) Авторское свидетельство СССР

Р 974051, кл. F 24 F 13/065, 1981. рубка, лопастное колесо, закреплен-. ное внутри корпуса с возможностью взаимодействия с потоком воздуха, воздухораспределительный насадок,. закрепленный на цилиндрической стен-, ке корпуса, и регулятор скорости вращения корпуса, о т л и ч а юшийся тем, что, с целью повышения эффектисности воздухораздачи путем регулирования дальнобойности струй и подвижности воздуха в помещении, регулятор скорости вращения корпуса выполнен в виде плоского симметричной формы противовеса, установленного на корпусе со стороны, противоположной насадку, и с возможностью вращения вокруг горизонтальной оси его симметрии.

1206569

Заказ 8688/39

Подписное

ВНИИПИ

ТираЖ

Изобретение относится к области вентиляции и кондиционирования воздуха и может быть использовано при воздухораспределении в помещениях различного назначения, Целью изобретения является повышение эффективности воздухораспределения путем регулирования дальнобойности струи и подвижности воздуха в помещении.

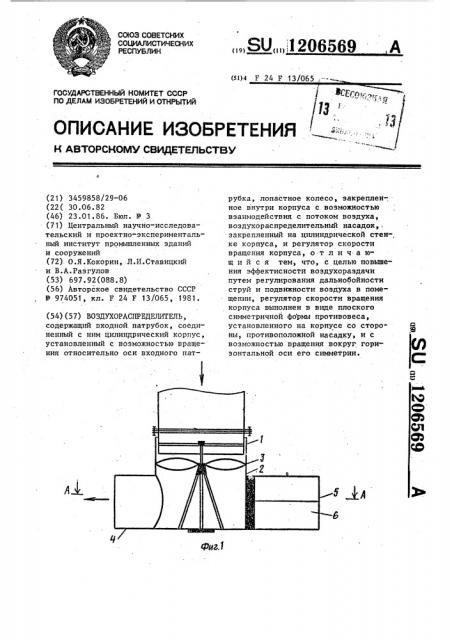

На фиг. 1 изображен.воздухораспределитель, поперечный разре, на фиг. 2 - то же, план.

Воздухораспределитель содержит входной патрубок 1, соединенный с .ним цилиндрический корпус 2, установленный с возможностью вращения относительно оси входного патрубка

1, лопастное колесо 3, закрепленное внутри корпуса 2 с возможностью взаимодействия с потоком воздуха, воздухораспределительный насадок 4, закрепленный на цилиндрической стенке корпуса 2 и регулятор 5 скорости вращения корпуса 2, выполненный в виде плоского симметричной формы противовеса, установленного на корпусе 2 со стороны, противоположной насадку 4, и с возможностью вращения вокруг горизонтальной оси его симметрии. Фиксация положения регулятора 5 относительно корпуса 2 обеспечивается стопорным винтом 6.

Воздухораспределитель работает следующим образом.

Приточный воздух поступает из .входного патрубка 1 в цилиндрический корпус 2.. Поток воздуха вращает лопастное колесо 3, вместе с которым вращается цилиндрический корпус 2.

Пройдя лопастное колесо 3, поток воздуха поступает через воздухорас пределительный насадок 4 в помещение (не показано).

Благодаря вращению насадка 4 вместе с корпусом 2 обеспечивается движение приточной струи по окружности.

Дальнобойность приточной струи и связанные с ней величины объема обслуживаемой зоны и подвижности воз10 духа в этой зоне меняются при изме нении положения регулятора 5 скорости вращения корпуса 2, закрепляемого в определенных положениях стопорным винтом 6.

15 При вертикальном положении регулятора сопротивление вращению корпуса 2 со стороны окружающего воздуха максимально, скорость его вращения минимальна, а дальнобойность приточ20 ной струи максимальна вследствие уменьшения тангенциальной направленной силы сопротивления окружающего воздуха движению приточной струи. При увеличении дальнобойности возрастает

25 объем обслуживаемой зоны и, соответственно, уменьшается подвижность воздуха в помещении.

При горизонтальном положении

30 регулятора 5 сопротивление вращению корпуса 2 со стороны окружающего воздуха минимально, скорость его вращения максимальна, а дальнобойность приточной струи минимальна (вслед35 ствие увеличения TcLHI енциально направленной силы сопротивления окружающего воздуха движению приточной струи) . При уменьшении дальнобойности сокращается объем обслуживаемой

40 зоны и, соответственно, возрастает подвижность воздуха.
