Реферат



СОЮЗ СОВЕТСНИХ

В

РЕСПУБЛИН

Уц F 27 П 1/18

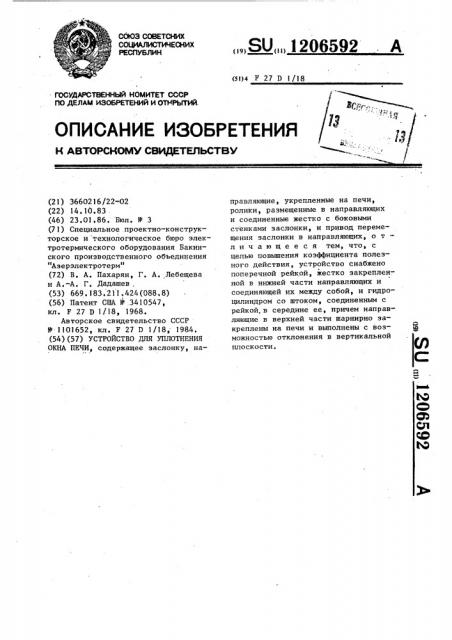

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ плоскости.

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬП ИЙ (21) 3660216/22-02 (22) 14.10.83 . (46) 23.01.86. Бюл. N- 3 (71) Специальное .проектно-конструкторское и технологическое бюро электротермического оборудования Бакинского производственного объединения

"Азерэлектротерм" (72) В, А. Пахарян, Г. А. Лебещева и А.-А. Г. Дадашев . (53) 669. 183. 21 1 .424(088. 8) (56) Патент США У .3410547, кл. F 27 D 1/18, 1968.

Авторское свидетельство СССР

9.1101652, кл. F 27 D 1/18, 1984. (54)(57) УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ

ОКНА ПЕЧИ, содержащее заслонку, наÄÄSUÄÄ 1206592 A правляющие, укрепленные на печи, ролики, размещенные в направляющих и соединенные жестко с боковыми стенками заслонки, и привод перемещения заслонки в направляющих, о т— л и ч а ю щ е е с я тем, что, с целью повышения коэффициента полезного действия, устройство снабжено поперечной рейкой, жестко закреплен-. ной в нижней части направляющих и соединяющей их между собой, и гидроцилиндром со штоком, соединенным с рейкой.в середине ее, причем направляющие в верхней части шарнирно закреплены на печи и выполнены с возможностью отклонения в вертикальной

1 1206592

Изобретение относится к устройствам для герметизации проемов на.гревательных печей и может быть использовано на заводах металлургической, машиностроительной и других 5 отраслей промышленности.

Цель изобретения — повышение коэффициента полезного действия устройства.

Повышение коэффициента полезного действия обеспечивается меньшим расходом энергии на прижим заслонки к окну печи за счет применения специального гидроцилиндра и направляющих с возможностью отклонения в вертикальной плоскости. Кроме того, устройство имеет большую эксплуатационную надежность, обусловленную отсутствием радиальных нагрузок на шток гидроцилиндра в узле привода заслонки, что 20 в конечном итоге дает возможность увеличивать годовую производительность печи.

На фиг..1 изображено устройство для уплотнения окна печи, вид спереди; на фиг. 2 — то же, вид сбоку.

Устройство для уплотнения окна печи содержит заслонку 1 с установленным на ней уплотнительным элементом, ножи 2, расположенные по пери- 30 метру окна печи 3, соединенные поперечной рейкой 4 направляющие 5, вдоль которых посредством пневмоцилиндра 6 перемещается заслонка, пневмоцилиндр 7, связанный с рейкой, и упор 8, установленный на печи.

В процессе эксплуатации для открытия окна печи вначале срабатывает пневмоцилиндр 7. В этот же момент начинает гореть пламенная завеса.

Пневмоцилиндр 7, воздействуя на рейку 4, поворачивает направляющие 5 вместе с заслонкой в вертикальной плоскости, в результате чего заслонка отходит от печи. Далее заслонка посредством пневмоцилиндра 6 опускается вниз, после чего окно печи открыто для перемещения обрабатываемых деталей. Для закрытия дверного проема вначале посредством пневмоцилиндра 6 заслонка поднимается вдоль направляющих вверх, Останов заслонки в верхнем положении осуществляется посредством упоров, установленных на направляющих, что позволяет точно устанавливать заслонку с уплотняющим элементом относительно ножей. Затем посредством пневмоцилиндра 7 направляющие вместе с заслонкой поворачиваются вокруг оси, прижимая при этом заслонку к ножам. В случае отключения электроэнергии заслонки к ножам осуществляется силой тяжести заслонки и направляющих, стремящихся повернуться вокруг оси. Для предотвращения же падения заслонки в указанном случае предусмотрен упор 8, установленный на печи.

Использование предлагаемого устройства обеспечивает более высокий

КПД, а также повышение эксплуатационной надежности. Экономический эффект получается за счет экономии энергии на привод устройства и увеличения межремонтных периодов.

1206592

Составитель В. Смирнов

Редактор О, Бугир Техред Ж.Кастелевич Корректор С Черни

Заказ 8692/40 Тираж Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент™, г. Ужгород, ул. Проектная, 4
