Устройство для измерения расхода газа

Устройство для измерения расхода газа

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ . СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК уф С 01 F 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3528811/24-10 (22) 27.12.82 (46) 23.01.86. Бюл. 9 3 (71) Московский институт стали и сплавов (72) В.К.Кулифеев и В.А.Форстман (53) 681. 121 (088. 8) (56) Авторское свидетельство СССР

В 729448, кл. G 01 F 3/24, 1980.

Авторское свидетельство СССР

В 640121, кл. G 01 F 3/00. (54)(57) УСТРОЙСТВО ДЛЯ И31П .РЕНИЯ

РАСХОДА ГАЗА, включающее измеритель ный и вспомогательный резервуары, „„SU„„1206619 А заполненные жидкостью и сообщенные между собой каналами в верхней и нижней части, патрубок подвода газа, подсоединенный к измерительному резервуару и преобразователь контролируемой величины в выходной сигнал с вторичным прибором, о т л и— ч а ю щ е е с я тем, что, с целью упрощения и повышения надежности конструкции, резервуары сообщены между собой в верхней части U-образной трубкой, изгиб которой расположен выше канала, соединяющего резервуары в нижней части.

Составитель С.Ковыршин

Редактор И.Николайчук Техред Т.Дубинчак

Корректор С.Шекмар

Заказ 8698/42 Тираж

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, R-35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к измерительной технике и может быть использовано в химической промьппленности. для измерения расхода газа и для подачи его порциями фиксированногр объема.

Пелью изобретения является упрощение и повышение надежности конструкции.

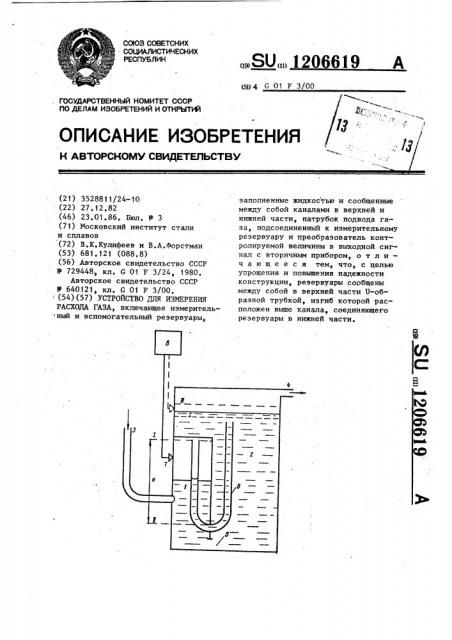

На чертеже представлено предлагаемое устройство, общий вид.

Устройство состоит иэ измерительного 1 и вспомогательного 2 резервуаров. К резервуару 1 подведен патрубок 3 подачи газа, а к верхней части резервуара 2 — патрубок 7 отвода газа. Нижние зоны резервуаров сообщаются между собой каналом 5, а верхние зоны — U-образной трубкой 6, изгиб которой расположен выше канала 5, Преобразователь 7 контролируемой величины в выходной сигнал фиксирует изменение уровня в резервуаре 1 в зоне, где происходит периодическая смена фаз, Количество периодов, регистрируется с помощью вторичного прибора 8.(Пунктиром показан второй возможный вариант размещения датчика во вспомогательном резервуаре 2.) . Для регистрации количества выходящих газовых объемов могут быть использованы известные системы, отличающие газовую фазу от жидкой, в частности сигнализаторы уровня.

Резервуары заполняются жидкостью, уровень которой в исходном положении !. расположен выше обрезов U-образной трубки.

Устройство работает следующим образом, 06619

Гаэ, поступающий по патрубку 3, собирается в верхней части резервуара 1, при этом жидкость из него вытесняется в резервуар 2, Уровень жидкости в резервуаре 1 и в левом колене U-образной трубки понижается до тех пор, пока не достигнет изгиба U-образной трубки (уровень Й ).

После, этого происходит прорыв газа

1О в правое колено трубки и освобождение его от столба жидкости, уравновешивающего давление в резервуаре 1.

Давление газа в резервуаре при этом падает. Под действием давления жидкости фиксированная порция газа через U-образную трубку выбрасывается из резервуара 1 в резервуар 2 и патрубок 4 отвода газа. Выход газа продолжается до тех пор, пока уровень жидкости в резервуаре 1 не поднимется выше обреза левого канала

U-образной трубки и трубка не заполнится жидкостью. Затем циклы повторяются и каждый из них сопровождается выводом строго определенной порции газа, которая определяется объемом измерительного резервуара 1 на участке, равном высоте размещенного в нем левого колена U-образной трубки. Так как уровень жидкости в резервуарах 1 и 2 при работе устройства меняется, преобразователь 7, размещенный в зоне периодической смены фаз, регистрирует частоту выданных порций газа.

Учитывая, что давление в верхней

35 части емкости 1 во время выброса газа уменьшается, в качестве счетчика порций может быть использован так же датчик давления со своим вторичным прибором.
