Спиновый резонатор

Спиновый резонатор

Иллюстрации

Показать все

Реферат



Изобретение относится к области физических исследований методом спинового электронного или ядерного эха. Цель изобретения - увеличение максимальной амплитуды сигналов. С этой целью спиновый резонатор, имеющий рабочее вещество , обладающее спиновым резонансом, и индуктивно связанную с ним колебательную систему, резонансная частота которой равна частоте спинового резонанса, дополнительно содержит индуктивно связанную с рабочим веществом вторую колебательную систему с резонансной частотой, равной удвоенной частоте спинового резонанса рабочего вещества. SS N9 О Од Од Од

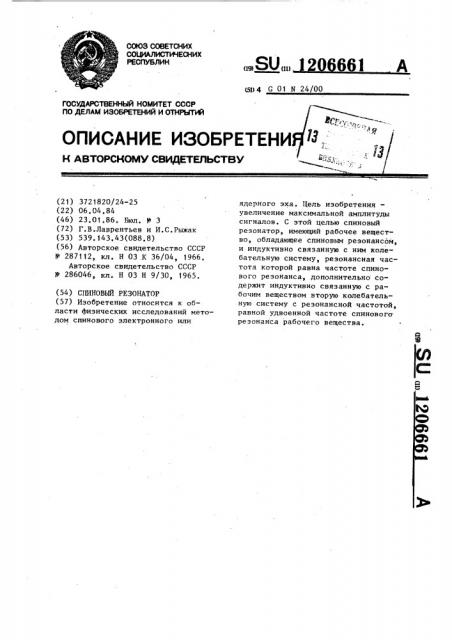

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУВЛИК

SU„„2 661 A (д!) 4 G О! N 24/00

ОПИСАНИЕ ИЗОБРЕТЕНИ @,, -" /

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

fl0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (54) СПИНОВЫЙ РЕЗОНАТОР (57) Изобретение относится к области физических исследований методом спинового электронного или (21) 3721820/24-25 (22) 06.04.84 (46) 23.01.86. Бюл. N - 3 (72) Г.В.Лаврентьев и И.С.Рыжак (53) 539.143.43(088.8) (56) Авторское свидетельство СССР

N - 287112, кл. Н 03 К 36/04, 1966.

Авторское свидетельство СССР № 286046, кл. Н 03 Н 9/30, 1965. ядерного эха. Цель изобретения— увеличение максимальной амплитуды сигналов. С этой целью спиновый резонатор, имеющий рабочее вещество, обладающее спиновым резонансом, и индуктивно связанную с ним колебательную систему, резонансная частота которой равна частоте спинового резонанса, дополнительно содержит индуктивно связанную с рабочим веществом вторую колебательную систему с резонансной частотой, равной удвоенной частоте спинового. резонанса рабочего вещества.

1206661

Формула из обретения

Составитель А. Кондратьев

Редактор А.Шишкина Техред О.Неце Корректор Л. Пилипенко

Заказ 8702/44 Тираж

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к области физических исследований методом спинового, электронного нли ядерного эха в спиновых процессорах, в частности в спиновых устройствах задержки..

Цель изобретения — увеличение максимальной амплитуды сигналов спинового эха.

Устройство работает следующим образом.

С усилителя мощности входной и управляющий импульсы поступают в рабочий контур, возбуждающий ядерный магнитный резонанс (ЯМР) в рабочем веществе, из которого сделан сердечник с намотанной на нем катушкой. Рабочий контур имеет центральную частоту j, равную частоте ЯМРХ „ рабочего вещества. На этом же сердечнике намотан дополнительный колебательный контур. Между ним и системой элементарных спиновых резонаторов рабочего вещества также имеется магнитное взаимодействие.

Резонансная частота дополнительного контура равна 2f, à его полоса > 2 "яраг, где RMp - спектр поглощения,ЯМР, что необходимо для обеспечения взаимодействия со всеми элементарными спиновыми резонаторами.

Эта сложная резонансная система не образует обычных связанных контуров.

В рассматриваемой системе имеет место лишь взаимодействие, обусловленное нелинейностью элементарных резонаторов, порождающей в них комбинационные частоты.

В результате взаимодействия дополнительного колебательного контура с рабочим веществом он порождает дополнительную составляющую на

10 комбинационной частоте, выделяемую элементарным спиновым резонатором.

В результате этого взаимодействия увеличивается амплитуда основного сигнала, снимаемого с основного (ра15 бочего) контура.

Спиновый резонатор, содержащий

20 рабочее вещество, обладающее спиновым резонансом, и индуктивно связанную с ним колебательную систему, резонансная частота которой равна частоте спинового резонанса, о т—

25 л и ч а ю шийся тем, что, с целью увеличения максимальной амплитуды сигналов спинового эха, в него дополнительно введена индуктивно связанная с рабочим веществом коле @ бательная система с резонансной частотой, равной удвоенной частоте спинового резонанса рабочего вещества.
