Реферат



Изобретение позволяет расширить функциональные возможности обмотки путем получениячетырех пар полюсов. Обмотка в каждой фазе содержит катушечные группы, номера которых образуют числовой ряд 6; -5, 61-1, , 6.+6, 6;+8. Конец 6;-5 группы соединен с концом 6;+4, конец 6;-3 группы с концом 6; б,конец 6;-1 - с концом 6; +8 с вьшодами от объединенных начал 6;-3 катушечных групп и от концов 6. -3 групп, дополнительные выводы взяты от начал 6; -5 катушечных групп, от начал 6;-1 групп, от объединенных начал 6;+4, 6;+6, 6;+8, где i - номер фазы. 2 ил. о 9

I %i 1

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) (51) 4 Н 02 К 17/14 V r q - д .

ОПИСАНИЕ ИЗОБРЕТЕНИЯ /

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО делАм изОБРетений и GTHpblTHA

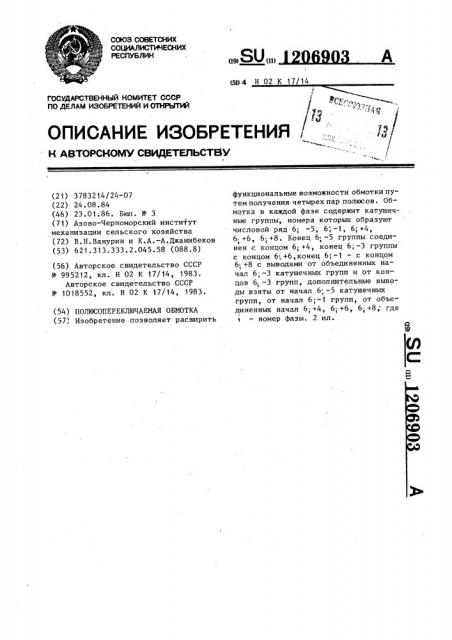

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3783214/24-07 (22) 24.08.84 (46) 23.01.86. Бюл. к- 3 (71) Азово-Черноморский институт механизации сельского хозяйства (72) В.Н,Ванурин и К.A.-A.Äæàíèáåêîâ (53) 621.313.333.2.045.58 (088.8) (56) Авторское свидетельство СССР

И- 995212, кл. H 02 К 17/14, 1983.

Авторское свидетельство СССР

Р 1018552, кл. Н 02 К 17/14, 1983. (54) ПОЛЮСОПЕРЕКЛЮЧАЕМАЯ ОБМОТКА (57, Изобретение позволяет расширить функциональные возможности обмотки и утем получения четырех пар полюсов. Обмотка в каждой фазе содержит катушечные группы, номера которых образуют числовой ряд 6; -5, 6; -1, 6; +4, 6 +6, 6, +8. Конец 6; -5 группы соедиФ нен с концом 6; +4, конец 6;-3 группы с концом 6, +6,конец 6; — 1 — с концом

6 +8 с выводами от объединенных на1 чал 6; -3 катушечных групп и от концов 6,. -3 групп, дополнительные выводы взяты от начал 6; -5 катушечных групп, от начал 6;-1 групп, от объединенных начал 6; +4, 6; +6, 6; +8; где — номер фазы. 2 ил.

1206903

1О

20

3$

Изобретение относится к электротехнике и может быть использовано для создания многоскоростных двигателей.

Цель.изобретения — расширение функциональных возможностей обмотки путем увеличения числа пар полюсов.

На фиг. 1 изображена развернутая схема полюсопереключаемой об.ютки; на фиг. 2 — схема внутрифазных соединений.

Согласно фиг. I обмотка содержит

18 катушечных групп 1-18 и i3 переключаклцих выводов (19-31).

В первой фазе конец 1-й катушечной группы (фиг.2) соединен с концом

10-й катушечной группы, конец 3-й с концом 12-й и конец 5-" с концом

14-й. Аналогичным образом соединены катушечные группы в других. фазах.

Начала 10, 12 и 14 объединены в нулевую точку и сделан вывод 22.

Аналогичным образом во второй фазе начала 16, 18 и 2 объединены в нулевую точку и сделан вывод 26, в третьей фазе начала 4,6 и 8 объединены в нулевую точку и сделан вывод 31.

Выводы 21,25 и 30, взяты от концов 3,9 и 15 катушечных групп. Выводы 19,23 и 28 взяты от начал 1-й, 7-й и 13-й катушечных групп, выводы

20,24 и 29 взяты от начал 5-й, 11-й и 17-й катушечных групп. Вывод 27 взят от объединенных начал З-й, 9-й и 15-й катушечных групп.

Для получения 10 полюсов напряжеmme подается на объединенйые выводы

19,20,23,24,28 и 29.

Для получения 6 полюсов напряжение подается на вывод 27 и объединенные выводы 19,23,28 и 20,24,29.

Для получения 4 полюсов напряжение подается на ьыводы 2 1,25 и

30, а выводы 22,26 и 31 замыкаются в нулевую точку.

Дпя получения 2 полюсов напряжение подается на выводы 22,26 и 31 и соединяются между собой выводы:

20 с 28, 24 с 19, 29 с 23.

Для балансировки электродвижущих сил полуфаз при 10 полюсах и увели-, чения степени использования габарита базового двигателя при 4 полюсах число катушек в 6; -3 и 6;+6 катушечных группах больше числа катушек в других, а число витков в них меньше. Так, при числе пазов на статоре, равном 24 „, где 4

1,2,3, .. °, число катушек в больших катушечных группах в 2 раза больше числа катушек в малых катушечных группах, а число витков в них приблизительно во столько же раз меньше. При числах пазов на статоре, равном 36 и 54, числа катушек в группах каждой фазы равны 1,5-31 5-1,5-3, — 1,5 и 2,5 — 2,5-2,5-4-2,5, При шаге, равном диаметральному для 4 полюсов, значения обмоточных !

О 1 086 ./ K„B / Ko62 = 0 63/О 70/О 97/О 68

Отношение индукций в воздушном зазоре: В„/86/8 / Â = 0,9/1/1/0,35.

Изобретение обеспечивает простоту изготовления четырехскоростной обмотки при малом числе переключающих выводов и простой схемы коммутаций. !

Формула

Полюсопереключаемая обмотка, в фазу которой входят катушечные группы, номера которых образуют числовой ряд 6; -5, 6, -3, 6; -1, 6„+4, 6„+6, 6;+8, о т л и ч а ю rr! а я с я тем, что, с целью расширения функциональных возможностей путем увеличения числа пар полюсов, конец 6 ° -5 катушечной группы соединен с концом

6;+4g конец 6,-3 катушечной группы соединен с концом 6;+6, конец 6, -1 с. концом 6„ +8 с выводами от объеди,ненных начал 6,-3 катушечных групп и от концов 6; -3 катушечных групп, дополнительные выводы взяты от начал 6„ -5 катушечных групп, от начал

6; — 1 катушечных групп, от объединенных начал 6,+4, 6,+6, 6;+8, где i

1.,2,3 — номер фазы.
