Тампонодержатель для нанесения гальванических покрытий электронатиранием

Тампонодержатель для нанесения гальванических покрытий электронатиранием

Иллюстрации

Показать все

Реферат



№ 120721

Класс 48а, 15,2

СССР

1 . с

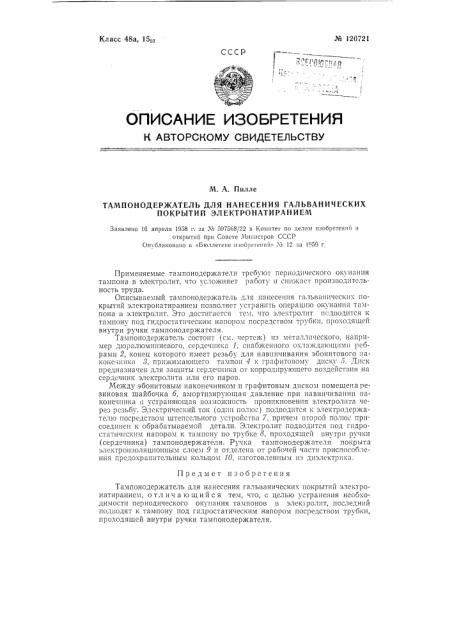

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. А. Пилле

ТАМПОНОДЕРЖАТЕЛЬ ДЛЯ НАНЕСЕНИЯ ГАЛЬВАНИЧЕСКИХ

ПОКРЫТИЙ ЗЛЕКТРОНАТИРАН ИЕМ

Заявлено 16 апреля 1958 г. за ¹ 597568/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений. ¹ )2 за 1959 г.

Применяемые тямпонодержатели требуют периодического окунания тампона в электролит, что усложняет работу и снижает производительность труда.

Описываемый тампонодержатель для нанесения гальванически.;. покрытий электронатиранием позволяет устранить операцшо окунания тампона в электролит, Это достигается тем, что электролит псдводится к тампону под гидростатическим напором посредством трубки. про одящей внутри ручки та лпонодержателя.

Тампонодержатель состоит (см. чертеж) из металлического, например дюралюминиевого, сердечника 1, снабженного окляждя1ощими ребрами 2, конец которого имеет резьбу для нявинчивания эбонитового наконе-шика о, прижимающего тампон 4 к гряфитовому диску б. Диск предназначен для защиты сердечника от корродпрующего воздействия на сердечник электролита или его паров.

Между эбонитовым наконечником и графптовым диском помещена резиновая шайбочка б, амортизирующая давление при навшп1ивании наконечника и устраняющая возможность проникновения электролита через резьоу. Электрический ток (од;ш полос) подводится и электродержатело посредством штепсельного устройства 7, причем второй полюс присоединен к обрабатываемой детали. Электролит подводится под гндростатическим напором к тампону по трубке 8, прокодящей внутри ручки (сердечника) тампонодержателя. Ру1ка тампонодержателя покрыта электроизоляционпым слоем 9 и отделена от рабочей части приспособления предохранительным кольцом 10. изготовленным пз диэлектрика.

Предмет изобретения

Тампонодержатель для нанесения гальваническик покрытий электронатиранием, отличающийся тем. что, с целью устранения необходимости периодического окунания тампонов в электролит, последний подьодят к тампону под гидростатическим напором посредством трубки, прокодящей внутри ручки тампонодержателя. № 120721
