Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D4 А 01 Н 1 02

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3710705/30-15 (22) 15.03.84 (46) 30.01.86. Бюл. М 4 (72) В.И.Зерницкий, Ф.Ф.Татарчук и В.К.Зерницкая (53) 632. 178.2 (088.8) (56) Авторское свидетельство СССР

У 483965, кл. А 01 Н 1/02, 1973, Авторское свидетельство СССР

У 927203, кл. А 01 H 1/02, 1980. (54)(57) 1.УСТРОЙСТВО ДЛЯ СБОРА

ЦВЕТОЧНОЙ ПЫЛЬЦЫ, содержащее корпус с воронкообразным пыпьцеуловителем, емкостью для собранной пыпьцы с расположенной над ней наклонной сеткой и емкостью для сбора пыльников, „„SU„„1207441 о т л и ч а ю щ е е с я тем, что, с целью увеличения сбора пыльцы и устранения травмирования соцветий растений, корпус снабжен рукояткой, имеет форму тела вращения и состоит из двух симметричных частей, имеющих разъемное соединение и образующих по оси симметрии сквозное отверстие для стебля, при этом над воронкообразным пыпьцеуловителем в плоскости симметрии расположены ряд направляющих трубок и две цилиндрические щетки, установленные в направляющих трубках в разных частях корпуса на одинаковом расстоянии от оси симметрии.

1207441

2. Устройство по и. Т, о т л и ч а ю щ е е с я тем, чro цилиндрические щетки выполнены из эластичных полимерных нитей, свободные окончания которых снабжены перпендикулярно расположенными ворсинками, диаметр которых меньше диаметра нитей.

Изобретение относится к сельскому хозяйству, а именно к устройствам для сбора высококачественной цветочной пыльцы, применяемой для гибридизации растений и медицинских целей.

Цель изобретения — увеличение сбора пыльцы и устранение травмирования соцветий растений.

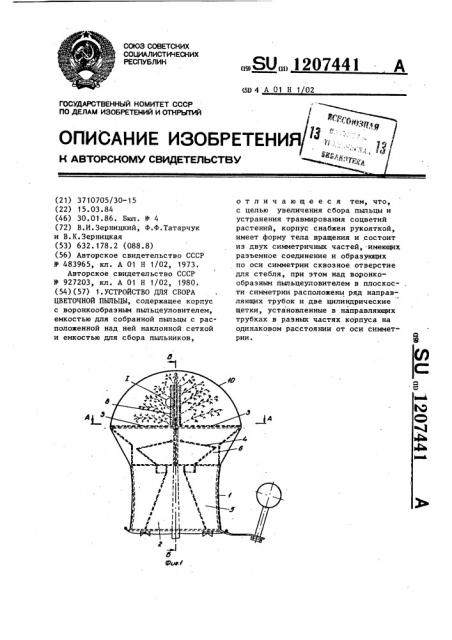

На фиг. T схематически показано 10 устройство, вид спереди; на фиг.2 разрез A-А на фиг. 1; на фиг. 3 разрез Б-Б на фиг.1; на фиг. 4 узел (на фиг. 1; на фиг. 5 — разрез

В-В на фиг.4. t5

Устройство включает корпус 1,имеющий форму тела вращения и состоящий из двух симметричных частей, имеющих разъемное соединение, например, в виде штырей в одной части и ответ- 20 нык пазов в другой части (не показано). В собранном состоянии части корпуса 1 образуют по оси симметрии сквозное отверстие 2 для стебля растения, конусообразно расширяющееся книзу корпуса 1. Воронкообразный пыльцеуловитель 3 расположен в верхней части корпуса 1. Под наклонной сеткой 4 размещены емкость

5 для собранной пыльцы и емкость 6 gp для сбора пыльников. Над воронкообразным пыпьцеуловителем 3 в плоскости симметрии расположены ряд направляющих трубок 7 и две цилиндрические щетки 8, установленные в трубках 7 в разных частях корпуса 1 на одинаковом расстоянии от оси симметрии. Щетки 8 выполнены из эластичных полимерных нитей, свободные

О окончания которых снабжены перпен- 40 дикулярно расположенными ворсинками, диаметр которых меньше диаметра нитей. Одна из симметричных частей корпуса 1. снабжена рукояткой 9. В

3. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что, с целью сохранения биологических свойств пыльцы, оно снабжено съемной оболочкой, выполненной из светонепроницаемого эластичного материала.

2 собранном состоянии устройство нахо. дится под съемной оболочкой 10, выполненной из светонепроницаемого эластичного материала, например из армированной полимерной пленки.

Устройство используют следующим образом.

На верхнюю часть растения с соцветиями накладывают обе симметричные части корпуса 1 так, что стебель оказывается в отверстии 2, а цветки — над пыпьцеуловителем 3.

Части корпуса 1 соединяют посредством штырей и пазов. Щетки 8 устанавливают в соответствующие направляющие трубки 7 таким образом, что они касаются соцветий. Сверху на корпус 1 надевают оболочку, которая закрывает весь корпус 1 за исключением рукоятки 9. Прижав оболочку 10 к корпусу 1 пальцами левой руки, правой рукой поворачивают рукоятку о

9 на 180 против часовой стрелки.

Положение корпуса 1 попеременно вертикальное и наклонное. При этом корпус 1 скользит по пленочной оболочке 10 и щетки 8 счесывают пыльцу по всей окружности соцветия.

Пыльца и небольшое количество засохших пыльников попадают на наклонную сетку 4 в пыльцеуловитель 3.

На наклонной сетке 4 происходит отделение пыпьцы от пыпьников путем скатывания последних в емкость б.

Пыльца, пройдя через сетку 4 по воронкообразному пыпьцеуловителю 3, попадает в емкость 5 для собранной пыпьцы, имеющей закрывающиеся от6. верстия для ее удаления. Светонепроницаемая оболочка 10 из армированной полимерной пленки сохраняет биологическую активность пыльцы, препятствует рассыпанию пыльцы при работе устройства и уносу ее ветром, 1207441

120744,.1 б
