Реферат



,СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А ив 4

ОПИСАНИЕ ИЭОБРЕТЕ

Н А8ТОРСНОМУ С8ИДЕТЕПЬСТВУ с.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ . (611 1006075 (21 1 3791739/25-08 (22) 19.09 84 (46) 30.01.86. Бюл. М- 4 (72) В,В.Семенов (53) 621,9.025 (,088„8) (56) Авторское свидетельство СССР

У 1006075, кл, В 23 В 27/16, 1981.

ÄÄSUÄÄ 1207639 (54) (57) РЕЖУЩИЙ ИНСТРУМЕНТ: по авт. св. 11 1006075, о т л и ч а ю щ и йс я тем, что, с целью повышения надежности и долговечности инструмента, винт снабжен второй пружинящей шейкой, примыкающей к головке винта, при этом опорная часть расположена между пружинящими шейками, 1207639 величину а, В резьбоном отверстии 6 установлен нинт 4, взаимодействующий конической головкой 7 с фасонным отверстием 3 режущей пластины 2, а опорной частью 8 с поверхностью цилиндрического отверстия 5, При закреплении режущей пластины 2 винт 4 резьбовым участком 9 нворачивают н резьбовое отверстие 6 державки I, при этом коническая голонка 7 воздействует на участок фасонного отверстия 3 режущей пластины 2 со стороны упорной поверхности 10 гнезда державки .и прижимает режущую пластину 2 как к упорной 10 так и опорной 11 базовым поверхностям гнезда державки 1.

При дальнейшем завинчивании винта 4 за счет смещения о осей отверстий режущей пластины 2 и державки 1 происходит изгиб винта на участках пружинящих шеек 12 и 13 до тех пор, пока коническая головка 7 не коснется противоположной стенКи фасонного е- р отверстия 3 режущей пластины 2. При этом происходит окончательное закрепление режушей пластины 2, Изобретение относится к металлообработке н части конструкций режущих инструментов и является дополнительным к авт.св. Р 1006075.

Целью изобретения является повышение надежности и долговечности инструмента.

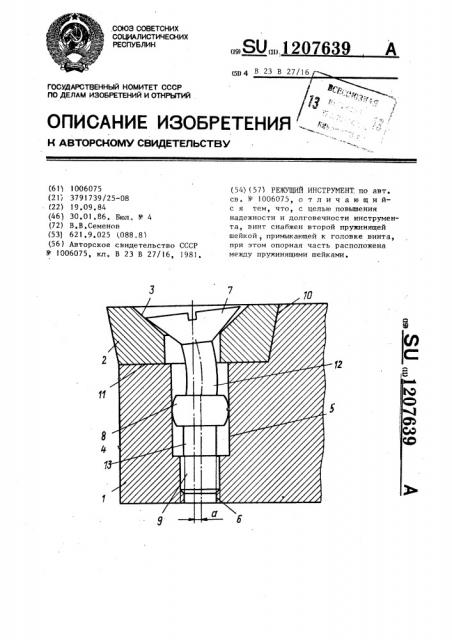

Поставленная цель достигается тем, что между резьбоным участком винта и конической головкой винта размещены пружинящие шейки и опорная часть, что обеспечивает снижение нагрузок на резьбу при обеспечении контакта головки винта с противаположными сторонами фасонного отверстия, На чертеже показан механизм креп ления режущей пластины.

Режущий инструмент состоит иэ держанки l в гнезде которой установлена режущая пластина 2 с центральным фасонным отверстием 3, и

r.èíòà 4. В держанке выполнено цилиндрическое 5 и резьбоное б отверстия, при этом их общая ось смещ на относительно оси фасонного отверстия 3 режущей пластины 2 на

Составитель В.Залатан

Хехред A.Áàéêî

Корректор Т.Колб

Редактор А,Гулька

Тираж 1000 Подпи сное

ВННН1ТМ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35,, Раушская наб., д,4/5

Заказ 124j12

Филиал ПЖ1 "Патент, г, Уж гс рад, ул, Пра ектная, 4
