Устройство для подачи книжных блоков
Иллюстрации
Показать всеРеферат
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (19) (11) (д) 4 В 42 С 19/08
ОПИСАНИЕ ИЗОБРЕТ
К ABTOPCHOMV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3675142/28-12 (22) 19.12.83 (46) 30.01.86. Бюл. Ф 4 (71) Российское опытно-экспериментальное производственное объединение "Росполиграфтехника" (72) В.И. Каминский, Г.М. Галяткин и С.А, Смирнов (53) 686,12.054-229.6 (088,8) (56) Авторское свидетельство СССР
11 207868, кл. В 42 С 19/08, 1965. (54)(57)УСТРОЙСТВО ДЛЯ ПОДАЧИ КНИЖНЫХ БЛОКОВ преимущественно к нитко- швейной машине, содержащее конвейер, загрузочный и разгрузочный механиэмы и средство передачи блоков, о тл и ч а ю щ е е с я тем, что, с целью повышения производительности, средство передачи блоков содержит кассеты для блоков, каждая иэ которых имеет дно, боковые, торцовую стенку и подпружиненный фиксатор блока в кассете, а загрузочный и разгрузочный механизмы имеют стопоры для закрепления кассет, кулачки с приводом для взаимодействия с под" пружиненными фиксаторами кассет и упоры для подачи блоков к машине, при этом каждая кассета имеет пазы в дне и торцовой стенке для прохождения упоров.
1207810
Изобретение относится к транспортирующим устройствам поточных линий брошюровочно-переплетного производства и предназначено для транспортировки и перегрузки книжных блоков.
Цель изобретения " повышение про- . изводительности устройства.

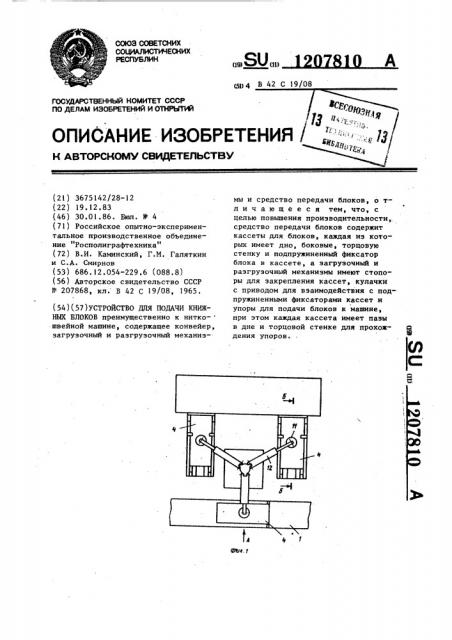

На фиг. 1 изображено устройство, вид сверху; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — устройство в момент перегрузки кассеты; на фиг.4кассета с книжными блоками, зафиксированными фиксаторами виутри кассеты; на фиг. 5 — разрез Б-Б на фиг. 1.
Устройство для подачи книжных блоков содержит конвейер 1, загрузочный 2 и разгрузочный 3 механизмы, средство передачи блоков, содержащее кассеты 4 для блоков, каждая из которых имеет дно, боковые и торцовую стенки и подпружиненный фиксатор
5 блока в кассете. Загрузочный 2 и разгрузочный 3 механизмы имеют стопоры 6 и 7 для закрепления кассет, кулачки 8 с приводом для взаимодействия с подпружиненными фиксаторами кассет и упоры 9 для подачи блоков и машине. Каждая кассета 4 имеет паза в дне и торцовой стенке для прохождения .упоров 9.
Устройство работает следующим образом, Книжные блоки, закрепленные с помощью фиксаторов 5 в кассетах 4, транспортируются от предыдущей технологической операции конвейером 1.
Фиксаторы 5 под действием пружин 10 поджимают книжные блоки к торцовой стенке кассеты, обеспечивая их фиксацию внутри кассет. При подходе к месту загрузки в ниткошвейный автомат кассеты захватываются захватными устройствами 11 руки 12 автоматического манипулятора.
В начале цикла руки 12 с помощью захватных устройств ll при повороте колонны 13 перемещают кассету с несшитыми блоками с .конвейера в загру5
l5
45 зочную станцию, кассету со сшитыми блоками — из разгрузочной станции на конвейер, пусч ую кассету из загрузочной станции — в разгрузочную.
Стопоры 6 в этот момент находятся в положениях, не мешающих перегрузке (фиг. 3). После перемещения кассет в станции они закрепляются в них с помощью подвижных и неподвижных стопоров 6 и 7, затем при перемещении кулачков 8 вверх двигателями 14 кулачки своими наклонными площадками взаимодействуют с фиксаторами 5, выводя их из пазов кассеты, а затем горизонтальными. площадками перемещают фиксаторы в положение, не препятствующее поступлению и выводу книжных блоков иэ ниткошвейного автомата (фиг, 5). В этот момент упоры 9 под действием двигателей 15 удерживают книжные блоки в оптимальном для нормальной работы автоматов положении, поджимая их к дну 16 магазина самонаклада. В процессе обработки блоков в ниткошвейном автомате они выводятся из кассет, зак-. репленных в загрузочных механизмах, обрабатываются и вводятся в кассету, закрепленную в разгрузочном механизме. По окончании обработки блоков в загрузочном механизме находится пустая кассета, а в разгрузочном — . кассета, заполненная сшитыми блоками, двигатель 14 в этот момент перемещает кулачки 8 вниз, фиксатор 5 также перемещается вниз под действием пружины 17, фиксирует сшитые блоки в кассете и цикл повторяется.
Предлагаемое устройство может быть применено совместно с другими машинами полиграфического и брошюровочно-переплетного производства: блокообрабатывающими агрегатами, листоподборочными машинами и т,п., что позволяет повысить уровень и степень механизации на других операциях полиграфического производства, 1 20781 0
12078.10
