К ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3660674/27-11 (22) 05.11.83 (46) 30.01.86. Бюп. У 4 (72) Н.И.Алексеев, Н.М.Чернигин и Н.Д.Левин, (53) 621 .864.(088 ° 8) (56) Авторское свидетельство СССР

Ф 738933, кл. В 63 В 9/06, 1977. (54)(57) СПОСОБ 1(ОНТАЖА OIIOPHbIX КОЛОНН ППАВУЧИХ БУРОВЫХ УСТАНОВОК, заключающийся в том, что устанавливают в аутриггер нижнюю секцию колонны, а ее верхнюю секцию поднимают посредством крана и устанавливают соосно нижней секции, после чего их стыкуют и соединяют одну с другой, отличающийся тем, что, с целью расширения технологических воэможностей и уменьшения металлоемкости оснастки нижЭ нюю и верхнюю секции колонны перед нх стыкованием-наклоняют относительно горизонтапьной плоскости на один и тот же угол, после чего секции соединяют одну с другой и вместе с аутриггером приводят в вертикальное положение, а затем соединяют аутриггер с корпусом платформа.

5 !

О

1 1

Изобретение относится к судостроению.и касается технологии монтажа секционных опорных колонн плавучих буровых установок.

Цель изобретения — расширение технологических возможностей и умень. шение металлоемкости оснастки.

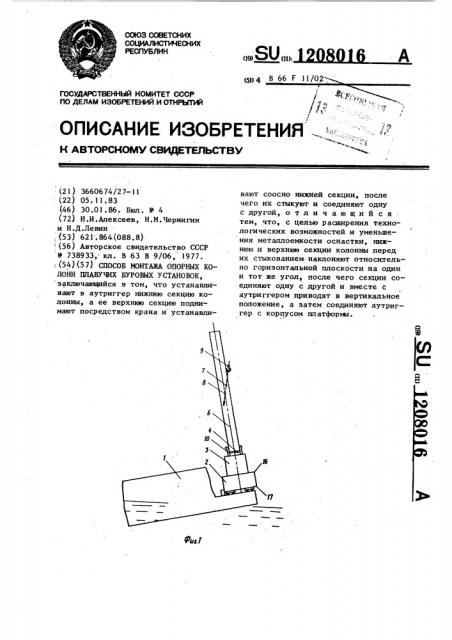

На фиг.I изображен монтаж опорной колонны с помощью передаточного дока, на фиг.2 — стыкование аутриггера с платформой посредством передаточного дока; на фиг ° 3 — установка аутриггера под углом к горизонтальной плоскости в доке с помощью дополнительной опоры; на фиг.4 — установка аутриггера в доке под углом горизонтальной плоскости с помощью клиновидной опоры; на фиг.5— установка аутриггера.на стапеле; на фиг.6 — установка аутриггера под углом к горизонтапьной плоскости на плаву.

Способ осуществляют следующим образом.

В передаточном доке 1 собирают с помощью крана (не показан) аутриггер 2 с порталом 3, включающем мезаниэмы подъема (расположены в корпусе портала 3), и нижней секцией 4 опорной колонны 5, которую опускают сверху в шахту аутриггера (не показана).

Передаточному доку 1 создают дифферент на корму (нос). При этом аутриггер 2 также поворачивается относительно горизонтальной плоскости на некоторый угол. Далее стропят верхнюю секцию 6 колонны в точке 7, размещенной вблизи центра 8 тяжес— ти верхней секции 6 и смещенной от него вверх и в сторону так, чтобы продольная ось верхней секции 6, подвешенной к крюку 9 крана была парал лельна продольной оси нижней секции

4 (фиг.1). После этого краном перемещают верхнюю секцию 6 к аутриггеру 2, наводят ее на нижнюю секцию 4 с помощью центрирующих приспособлений 10, регулируют соосность секций 4 и 6, уменьшая или увеличивая дифферент передаточного дока 1, и соединяют их между собой. Затем док возвращают в горизонтальное положение, перемещают его к платформе 11 буровой установки, спущенной на воду, и стыкуют с ней аутриггер

208016 2

2 Ha:ïëàâó с помощью известных герметизирующих устройств.

Аутриггер 2 может быть установлен под углом к горизонтальной плоскости с помощью неподвижной опоры, в качестве которой может быть использована набережная 12 (фиг.3).

Для этого один край аутриггера прикрепляют, например, с помощью троса 13 к набережной 12, а док 1 притапливают на необходимую глубину, после чего производят монтаж верхней секции 6 опорной колонны 5 и стыковку аутриггера 2 с платформой 11.

Кроме того, аутриггер 2 может быть установлен под углом к горизонтальной плоскости с помощью клиновидной опоры 14, для чего один край аутриг20 гера приподнимают краном и под него подставляют укаэанную опору 14. Вдвигая и выдвигая опору 14, можно изменять угол установки аутриггера 2 с целью соосной установки секций 4 и р5 6 при монтаже.

Аналогичным образом аутриггер 2 может быть установлен под углом к горизонтальной плоскости на стапеле, для чего предварительно соединяют с помощью шарнира 15 верхние стыковые кромки 16 аутриггера 2 и платформы 11.

Аутриггеры 2 могут быть установлены в необходимое для монтажа наклонное положение к горизонтальной пло35 скости на плаву, для чего их соединяют на стапеле с платформой 11 по нижним стыковым кромкам 17 с помощью шарнира 18, а по верхним стыковым

40 кромкам 16 с помощью тросов 19 (стяжек) и спускают платформу 11 на воду. Далее ослабляют тросы 19. Аутриг" геры 2, не имеющие достаточной плавучести, поворачиваются под

45 действием собственного веса отно. — сительно шарниров 18. Затем производят монтаж верхних секций 6. После монтажа опорную колонну 5 поворачивают в вертикальное положение при помощи крана (не показан) или

50 используя специальные силовые устройства. лебедки 20 или гидроцилиндры (не показаны). При этом стыковые кромки 16 и 17 совмещаются и их скрепляют на плаву с помощью иэ55 вестных герметизирующих устройств °

1208016

1208016

1208016

1208016
