Состав для печати материала из стекловолокна

Состав для печати материала из стекловолокна

Иллюстрации

Показать все

Реферат

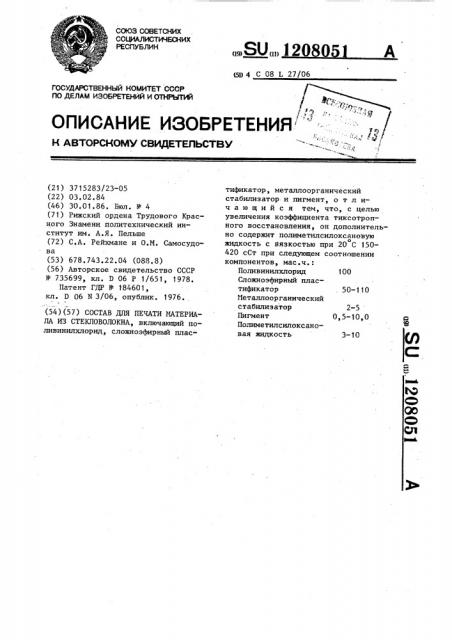

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧБСКИХ

РЕСПУБЛИК

09) (11) С51) 4 С 08 L 27/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTGPCHOMY СВИДЕТЕЛЬСТВУ

50-1 10

3-10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3715283/23-05 (22) 03.02.84 (46) 30.01.86. Бюл. й- 4 (71) Рижский ордена Трудового Красного Знамени политехнический институт им. А.Я. Пельше (72) С.А. Рейхмане и О.M. Самосудова (53) 6? 8. 743. 22. 04 (088. 8) (56) Авторское свидетельство СССР

У 735699, кл. D 06 Р 1/651, 1978.

Патент ГДР Ф 184601, кл. D 06 И 3/06, опублик. 1976. (54)(57) СОСТАВ ДЛЯ ПЕЧАТИ NATEPHAЛА ИЗ СТЕКЛОВОЛОКНА, включающий поливинилхлорид, сложноэфирный пластификатор, металлоорганический стабилизатор и пигмент, о т л ич а ю шийся тем, что, с целью увеличения коэффициента тиксотропного восстановления, он дополнительно содержит полиметилсилоксановую о жидкость с вязкостью при 20 С 150420 сСт при следующем соотношении компонентов, мас.ч.:

Поливинилхлорид 100

Сложноэфирный пластификатор

11еталлоорганический стабилизатор 2-5

Пигмент 0,5-10,0

Полиметилсилоксановая жидкость

1208051

10!

Таблица 1

Содержание компонентов мас.ч., в составах

Компоненты

Прототип

Поливинилхлорид

ЕП-6602-С

ЕП-6602-В

ЕП-6250-Ж

Диоктилфталат

100 100 100 100 . — — 100 100

100

100

100

70

Хлорпарафин

ХП-470

5 10 35

Изобретение относится к красильно-отделочному производству, в частности к получению составов на основе поливинилхлорида для печати материала из стекловолокна.

Цель изобретения — увеличение коэффициента тиксотропного восстановления.

В составе для печати используются следующие компоненты: эмульсионный поливинилхлорид марок

ЕП-6602-С, ЕП-6602-В, ЕП-6250-Ж, полиметилсилоксановые жидкости марок ПМС-200А (ТУ 6-02-718-76), ПМС-200 и ПМС-400 (ГОСТ 13052-77); в качестве сложноэфирного пластификата — диоктилфталат диоктилсебацинат, их смеси и т.д.: может содержать хлорпарафин ХП-470 или мягчитель, в качестве металлоорганического стабилизатора — стеарат кальция, стабилизатор СКС К-17, в качестве стабилизатора может дополнительно содержать эпоксидированное соевое масло, бензон ОА, в качестве пигмента — фталоцианиновый зеленый, йталоциановый голубой, лак рубиновый СК, хромофталь красный, .двуокись титана. В композиции могут быть использованы добавки специального назначения — наполнитель, пое рообразователь, антипирен и др.

Печатный состав готовят смешением компонентов в лопастной мешалке с последующим перетиром на краскотерке. Все порошковые добавки вводят в смесь в виде паст в пла..тификаторе. Температура приготовления композиции не должна превышать

30 С. Время созревания составляет о

24 ч при комнатной температуре.

Реологические свойства печатных паст определяют на ротационном вискозиметре REOTEST-2 при следующих условиях: система цилиндров — Н;

5 количество пасты для измерения

17 мл, температурный режим 25+0,2 С, время термостатирования 30 мин.

Коэффициент тиксотропного восстановления определяют по формуле где А — коэффициент тиксотропного восстановления эффективная вязкость при скорости сдвига 0,33 с то же, после предварительного разрушения печатной пасты в течение 30 мин

20 при скорости сдвига

145,8 с °

Печать тканей осуществляют на оборудовании с плоскими или ротационными сетчатыми шаблонами, снабженном промежуточными сушилками и термокамерой для фиксации печатной краски на текстильном материале при 160-220 С в течение 1-3 мин в зависимости от рецептуры ПВХ-пасты.

В результате печатания получают набивные стеклоткани интенсивных, светостойких (7-8 баллов) окрасок с хорошей прочностью к сухому (4-5 балла) и мокрому (4-. 5 балла)

З5 трению и мокрым обработкам (4-5 балла). Печатный состав полностью устраняет раздвигание дитей в ткани.

Примеры составов печатных паст

40 представлены в табл.1, а их свойства; в табл.2.

3 4 5 6 7 8

70 70 60 110 50 90

1208051

Продолжение табл.!

Компоненты

Прототип

Диоктилсебацинат

Стеарат кальция

Эпоксидированное соевое масло

Стабилизатор

СКС К-17

Бензон ОА

Двуокись титана

Пигмейты

Фталоцианиновый зеленый

0 5 0 5

У Э

0 5

0 5

0 5

Хром офт аль красный

Фталоциановый голубой

Лак рубиноBbIB CK

Азодикарбонамид 4Х3-21.

Мел химически осажденный

5 10 5 5

ПМС-200А

ПИС-400

Стеарат цинка

Антипирен °

Иягчитель И-8А

Полиметилсилоксан

ПИС-200

Содержание компонентов мас.ч., в составах

5 5 2 5 — 3

1208051

Таблица 2

Свойства

5 6

Коэффициент тиксотропного восстановления,X

56,8

76 о

Термостойкость, С

274

59 50 63 56 53 39

65

545

Составитель С. Закускин

Редактор Н. Киштулинец Техред З.Палий Корректор В, Синицкая

Заказ 176/33

Тираж 471 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная,4

Эффективная вязкость при скорости сдвига 1 с

Па ° с

Предел прочности пленки покрытия при растяжении, Н/м 10

Относительное удлинение пленки покрытия, Ж

Состав по примеру

Т з

62,0 68,8 70,0 66,8 70,0 63,0 64,6

72 68 62 80 74 112 82

280 285 290 280. 278 278 282

500 491 452 530 540 320 368
