Паста для защиты деталей от газовой цементации

Паста для защиты деталей от газовой цементации

Иллюстрации

Показать все

Реферат



союз советсних

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11)

AS)) 4 С 23 С 8/02

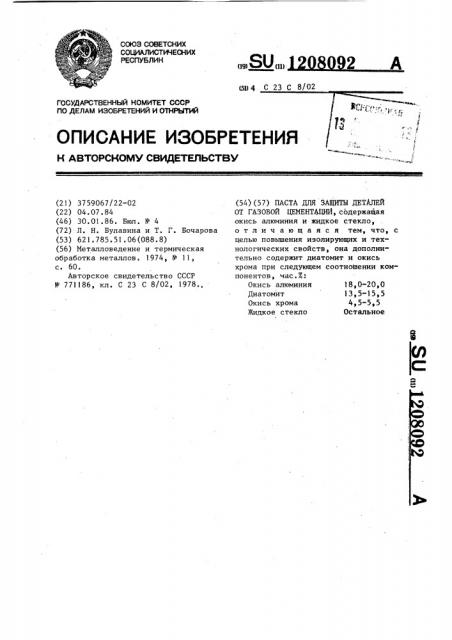

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОсудАРстВенный номитет сссР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3759067/22-02 (22) 04.07.84 (46) 30.01.86. Бюл. ¹- 4 (72) Л. Н. Булавина и Т. Г. Бочарова (53) 621.785.51.06(088.8) (56) Металловедение и термическая обработка металлов. 1974, № 11, с. 60.

Авторское свидетельство СССР

¹ 771186, кл. С 23 С 8/02, 1978., (54) (57) ПАСТА ДЛЯ ЗАЩИТЫ ДЕТАЛЕЙ

ОТ ГАЗОВОЙ ЦЕМЕНТ ЩИИ, содержащая окись алюминия и жидкое стекло, отличающаяся тем, что, с целью повьппения изолирующих и технологических свойств, она дополнительно содержит диатомит и окись хрома при следующем соотноШении компонентов, час.%:

Окись алюминия 18,0-20,0

Диатомит 13 5-15 5

Окись хрома 4,5-5,5

Жидкое стекло Остальное

1208092

Изобретение относится к химикотермической обработке, в частности к методам защиты поверхности сталь" ных иэделий от насыщения углеродом при цементации. 5

Целью изобретения является повышение изолирующих и технологических свойств.

Сущность изобретения заключается в том, что состав для защиты деталей от газовой цементации, содержащий окись алюминия и жидкое стекло, дополнительно вводятся диатомит и окись хрома, при следующем соотношении компонентов, вес.X: 15

Диатомит 13,5-15,5

Окись алюминия 18,0-20,0

Окись хрома 45-55

Стекло 59,0-64,0

Диатомит - химически стойкое сое- >0 динение, содержащее в своем составе

96Х водного кремнезема. В состав пасты диатомит вводится как тугоплавкий наполнитель для придания покрытию высоких изоляционных свойств в сильно восстановительной атмосфере природного газа.

Окись хрома Сг Оз — тугоплавкое химическое соединение, значительно улучшает смачиваемость и кроющую ЗО способность пасты. Паста, содержащая окись хрома, обладает хорошей жидкотекучестью.

Увеличение количества окиси алюми-ния или диатомита выше предлагаемого приводит к растрескиванию пасты в процессе сушки.

Уменьшение количества окиси алюминчя или диатомита ниже предлагаемого ведет к стеканию пасты с острых 40 кромок деталей.

Содержание в данном составе окиси хрома в пределах 4,5-5,5Х объясняется тем, что при меньшем содержании этого компонента не обеспечива- 45 ется хорошая смачиваемость и кроющая способность покрытия, а дальнейшее повышение окиси хрома не целесооб,разно, так как улучшения технологических свойств не наблюдается. 50

При содержании жидкого стекла в пределах 59,0-64,0 обеспечивается наилучшая растворимость сухих компо" нентов и высокие изолирующие свойства состава.

Пасту готовят следующим образом.

Сухие компоненты: порошки окиси хрома, диатомита, окиси алюминия, тщательно перемешивают между собой и растворяют в жидком стекле в заданном соотношении, затем еще раз перемешивают до получения однородной сметанообразной массы.

Поверхности деталей, подвергаемые защите от цементации, предварительно обезжиривают.

Пасту наносят в два слоя толщиной 1-1,5 мм кистью и производят естественную сушку. Первый слой сушится в течение 3,5-4 ч, второй

2,5-3 ч, Для ускорения процесса сушки в.1,5 раза температура суш" ки может быть повышена до 80-100 С.

П р н м е р. Проводят цементацию деталей, изготовленных из стали

18Х2НЧВА. Защите подвергаются шпицевые отверстия, имеющие большое количество острых кромок и сложную геометрию.

Пасту составов 1-4 (см, таблицу) наносят на предварительно обезжиренные поверхности, подвергаемые защите.

После просушки пасты детали подвергаются цементации в среде природного газа при 930 С в течение 16 ч на глубину 1,5-1,8 мм.

Контроль качества изоляции осуществляется на макрошлифах.

На защищенных местах деталей полностью отсутствует насыщение углеродом, Таким образом, предлагаемый состав пасты обеспечивает получение плотного, стабильного, газонепроницаемого покрытия на защищаемой поверхности детали при. проведении газовой цементации в среде природного газа.

1208092

Содержание, мас.Х,в составах

Компоненты

Диатомит

Окись алюминия

4,5 5,0 5,5, 4,5

63,0 62,0 59,0 64,0

Составитель И, Столярова

Редактор М, Недолуженко Техред И.Асталош Корректор О. Луговая

Заказ 184/35 Тираж 877 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Окись хрома

Стекло

2 3 4

13,5 14,0 15,5 13,5.

19вО 18в5 2010 l8эО
