Реферат

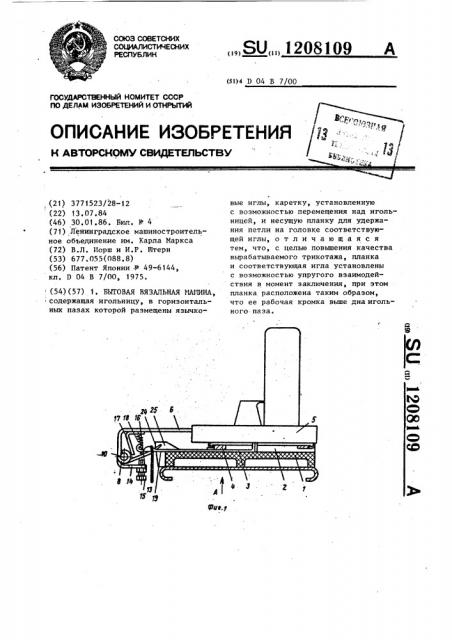

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ÄÄSUÄÄ 1208109 A (504 D 04 В 7/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

AO ДЕЛАМ. ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ /ц::: —," " /

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ " / g ... 4 (54) (57) 1. БЫТОВАЯ ВЯЗАЛЬНАЯ МАШИНА, содержащая игольницу, в горизонтальных пазах которой размещены язычког а

9 (21) 3771523/28-12 (22) 13.07.84 (46) 30.01.86. Бюл. И- 4 (71) Ленинградское машиностроительное объединение им. Карла Маркса (72) В.Л. Иорш и И.P. Штерн (53) 677.055(088.8) (56) Патент Японии .Р 49-6144, кл. D 04 В 7/00, 1975. вые иглы, каретку, установленную с возможностью перемещения над игольницей, и несущую планку для удержания петли на головке соответствую" щей иглы, отличающаяся тем, что, с целью повышения качества вырабатываемого трикотажа, планка и соответствующая игла установлены с возможностью упругого взаимодействия в момент заключения, при этом планка расположена таким образом, что ее рабочая кромка выше дна игольного:паза.!

208!09

2. Машина по и. 1, о т л и ч а ющ а я с я тем, что рабочая кромка планки выше дна игольного паза на величину, находящуюся в пределах от 0 05 до 0,3 высоты крючка иглы.

3.Машина поп.!,о т л и ч а ю щ ая с я тем,чтопланка выполненаупругой

Изобретение относится к бытовым вязальным машинам, служащим для вязания трикотажных изделий в домашних условиях.

Цель изобретения — повышение качества вырабатываемого трикотажа.

На фиг. 1 показан разрез по каретке и игольнице машины (вариант с подпружиненной планкой. Момент перемещения игл из положения прессования в положение заключения), на фиг. 2 — то же, (вариант с подпружиненной планкой. Момент пересечения иглами передней кромки отбойного зуба); на фиг. 3 — вид А на фиг. 1; на фиг. 4 — разрез по каретке и игольнице (вариант с планкой, изготовленной из эластичного материала); на фиг- 5 — то же, (вариант с жестко установленной планкой. Момент пересечения иглами передней кромки отбойного зуба, на фиг. 6 — то же, (вариант с жестко установленной планкой. Момент перемещения игл из положения прессования в положение заключения); на фиг. 7 — то же (вариант с креплением на планке зубчатого ролика).

На игольнице 1 имеются пазы 2, в которых размещены язычковые иглы 3, На закрепленных на игольнице рельсах 4 установлена с возможностью перемещения каретка 5 с жестко закрепленным на ней кронштейном 6. Нижняя часть кронштейна 6 оснащена двумя петлями 7 и 8, в которые вставлены оси 9 и 10. На этих осях при помощи петель 11 и 12 установлена планка 13. Кронштейн 6 имеет отгиб 14, на котором смонтирован регулируемый упор 15, представляющий собой винт, завернутьп в резьбовое отверстие отгиба 14 и законтреыный гайкой 16.

4. Машина по п. 1, о т л и ч а ющ а я с я тем, что каждая игла установлена с зазором относительно каретки, величина которого не менее расстояния от дна паза до рабочей кромки планки.

На кронштейне 6 закреплен также упор

17, расположенный над планкой 13.

Последняя подпружинена цилиндрической пружиной 18 в сторону спинок 19 игл 3. Рабочая кромка 20 планки 13 (фиг. 2) расположена выше дна 21 игольного паза 2 на величину, находящуюся в пределах 0 05-0 3 высоты крючка 22 иглы 3, т.е.

10 К = (0,05-0,3) а, где К вЂ” расстояние между кромкой 20 и дном. игольного паза, а — высота крючка иглы.

Планка 13 имеет воэможность повоl5 рачиваться на величину К до соприкосновения плоскости 23 с упором 17. ,Каждая из рабочих кромок 20 планки 13 расположена между точкой пересечения спинками 19 игл 3 передних кромок 24 отбойных зубьев 25 и верх ней точкой 26 заключающего клина 27 (фиг., 3).

В конструкции, изображенной на фиг.. 4, планка 3 выполнена из пружинного материала и под действием поднимающихся на заключение игл может поворачиваться по часовой стрелке. На фиг. 5 показана планка 13, жестко sa- .

30 крепленная на каретке. В этом варианте иглы 3, установленные в пазах ,игольницы, имеют возможность, пересекая рабочую кромку 20, поворачиваться за счет упругой деформации своих стержней и за счет выбора заЗ5 зора 6 между верхней частью стержня

28 и нижней частью рельса 4. В кон- . струкции, показанной на фиг. 7, для удержания петель трикотажа наряду с планкой 13 используются зубчатые

40 ролики 29, установленные на осях, закрепленных на планке.

Бытовая вязальная машина работает следующим образом.

1208109

При перемещении каретки 5 по рельсам.4 игольницы 1 иглы 3, попадая под действие игольного замка каретки, перемещаются по траектории, необходимой для осуществления процесса петлеобразования. Образовавшиеся петли при подъеме игл после кулирования перемещаются вместе с иглами вследствие трения петель о стержни игл. При подходе крючка иглы к рабочей кромке 20 планки 13, крючки, нажимая на кромку 20, проворачивают планку 13 вокруг осей 9 и 10 по часовой стрелке (фиг. 1 и 2), отрывая ее от упора 17. При этом . рабочая кромка 20 планки 13 под действием пружины 18 прижата к спинке 19 иглы 3 и служит упором для петель, висящих на иглах. Петли не име ют возможности, преодолев пружину 18, повернуть планку по часовой стрелке и вследствие этого не могут проскочить между кромкой 20 и спинкой 19 иглы 3, В случае, если планка 13 жестко закреплена на каретке (фиг. 5,6)> иглы 3 могут поворачиваться своими крючками по часовой стрелке. Повоl

Ю рот игл происходит за счет того, что между верхней частью стержня 28 иглы и нижней частью рельса 4 имеется зазор в (Аиг. 5). При подходе к рабочей кромке 20 планки 13 крючок иглы приподнимается, зазор Ь выбирается и стержень иглы несколько изгибается в пределах упругой деформации. Вследствие этого спинка 19 иглы оказывается прижатой с определенным усилием к кромке 20.планки

13 и петли, висящие на иглах, не могут проникнуть между спинкой иглы и кромкой 20.

Использование конструкции позволяет значительно повысить качество вырабатываемого трикотажа и полностью ликвидировать самопроизвольное появление прессовых петель за счет того, что предотвращается возможность прохождения петель, висящих на иглах, между планкой и спинкой иглы. Кроме того, упрощается конструкция машины вследствие отказа от использования оттяжных гребенок, что уменьшает усилие, необходимое для перемещения каретки и облегчает обслуживание машины.

l208109 иг,9

1208109

Рог. 5

1208109
