Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19)SU(iii (я) 4 Е 21 F 13/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ б

Фиат

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3742762/22-03 (22) 18.05.84 (46) 30.01 86. Бюл. 1Ф 4 (72) В.И. Штеле (53) 622.273(088.8) (56) Авторское свидетельство СССР

Ф 1021783, кл. Е 21 F 13/04, 1982.

Авторское свидетельство СССР

У 1133424, кл. Е 21 F 13/04, 1983. (54)(57) РУДОСПУСК, содержащий канал с расширенной в нижней части акку .мулирующей емкостью, центр площади сечения которой смещен относительно центра площади сечения канала, о тл и ч а ю шийся тем, что, с целью исключения перемешивания крупных и мелких фракций руды при ее выпуске из рудоспуска, аккумулирующая емкость снабжена горизонтально установленными в ней балками с шарнирно закрепленными на них стержнями, при этом балки расположены параллельно медду собой в вертикальной плоскости, а стержни балок в свободном положении образуют перегородку, разделяющую аккумулирующую емкость на две части, причем каждый стержень установлен на балке с возможностью поворота в сторону смещения аккумулирующей емкости.

f2082 8

Изобретение относится к устройствам для спуска руды и ее разделения во время спуска.

Цель изобретения — повышение эффективности разделения материала.

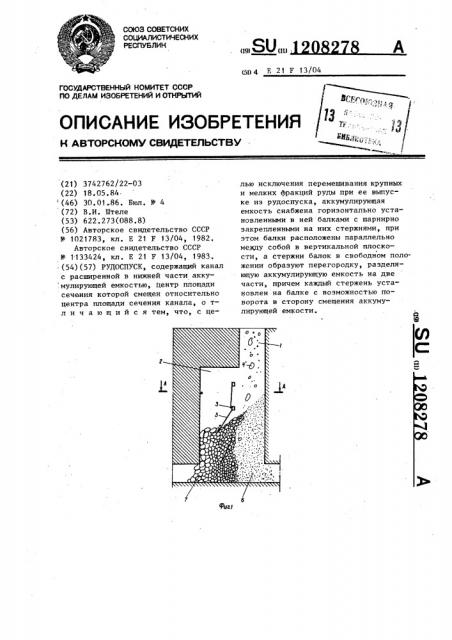

На фиг. 1 показана нижняя часть рудоспуска, вертикальный разрез, на фиг. 2 — сечение А-А на фиг. 1.

Рудоспуск включает верхний канал

1 с аккумулирующей емкостью 2, которая в нижней части расширена, а центр площади ее сечения смещен .относительно центра площади сечения канала. Площадь сечения аккумулирующей емкости имеет форму вытяну-, того прямоугольника.

Аккумулирующая емкость 2 разделена на две части горизонтальными балками 3, установленными параллельно друг другу в вертикальной плоскости, Концы балок 3 закреплены в стенках аккумулирующей емкости 2, причем балки размещены за пределом активного действия падающей горной массы ч, что исключает их разрушение.

Опорные балки 3 снабжены металлическими стержнями 5, которые одними концами закреплены на балках шарнирно с возможностью поворота

НККННх незакрепленных концов B сторону смещения центра площади сечения аккумулирующей емкости.

Расстояние между стержнями может быть определено гранулометрическими параметрами перепускаемой горной массы.

При загрузке аккумулирующей емкости 2 происходит разделение горной массы по фракционному составу на

Вертикальные слои, причем с одной стороны аккумулирующей емкости 2 концентрируется мелкофракционная горная масса 6. а с другой — крупнофракционная горная масса.

Крупные куски 7 горной массы за счет гравитационных сил перемещаются в < торону стрежней 5, сдвигают их нижние концы и заполняют пространство, огражденное балками 4, После заполнения аккумулирующей емкости 2 горной массой начинают выпуск полезного ископаемого. Выпуск горной массы двух фракций осуществляется одновременно или последовательно.

При последовательном выпуске сна .ала выпускается мелкокусковая фракция ° Поскольку нижние концы стержней имеют возможность поворачивать10 ся только в одну сторону и их перемещение ограничено упорами, то перемещение крупнокусковой фракции ограничивается и она не попадает в пространство емкости 2., где концентрируется мелкокусковая фракция, Затем осуществляют выпуск крупных кусков

7 горной массы.!

При одновременном выпуске горной

20 массы двух фракций можно осуществлять их выпуск разными порциями, однако выпуск мелко: фракции целесообразно осуществлять с опережением выпуска горной массы крупной фракции, 25 что исключает возмсжность смешивания.

Таким образом, предлагаемый рудоспуск исключает возможиость смешивания горной массы с разными гранулометрическими параметрами, что ловышает эффективность разделения материала, а его использование наиболее целесообразно в тех случаях, когда содержание полезных компонентов в горной массе является функцией гранулометрического состава. В этом случае в процессе выгрузки горной массы возможно управление качеством полезного ископаемого с формированием рудопотоков с высоким и низким содержанием полезного компонента, и в процессе гравитационной транспортировки горной массы по рудоспуску и ее выпуске из аккумулирующей емкости осуществляется сепарация рудопотока.

Перечисленные преимущества рудоспуска позволяют обеспечить экономический эффект в размере 0,2-0„А руб. на 1 т перепускаемой горной массы.

1208278

A-А Ь8. 2
