Реферат

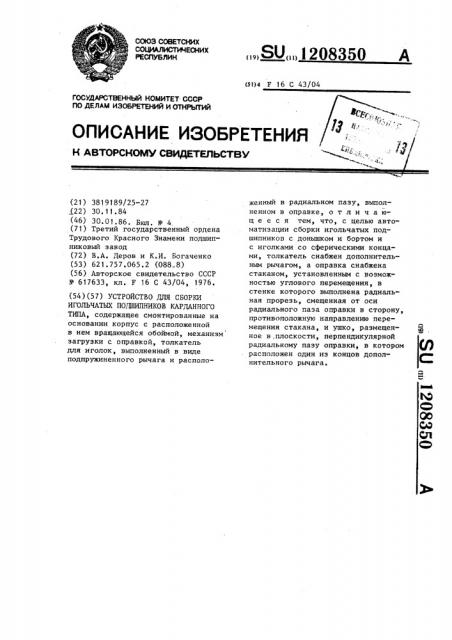

СОЮЗ СОВЕТСКИХ

° МФ

РЕСПУБЛИН (51)4 F 16 С 43/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ. СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 3819189/25-27 (22) 30.11.84 (46) 30.01.86. Бюл. 11. 4, (71) Третий государственный ордена

Трудового Красного Знамени подшипниковый завод (72) В.А. Деров и К.И. Богаченко (53) 621.757.065.2 (088.8) (56) Авторское свидетельство СССР

У 617633, кл. F 16 С 43/04, 1976. (54) (57) УСТРОЙСТВО ДЛЯ СБОРКИ

ИГОЛЬЧАТЫХ ПОДШИПНИКОВ КАРДАН НОГО

ТИПА, содержащее смонтированные на основании корпус с расположенной в нем вращающейся обоймой, механизм загрузки с оправкой, толкатель для иголок, выполненный в виде подпружиненного рычага и располо„„SU„„1208350 женный в радиальном пазу, выполненном в оправке, о т л и ч а ющ е е с я тем, что, с целью автоматизации сборки игольчатых подшипников с донышком и бортом и с иголками со сферическими концами, толкатель снабжен дополнительным рычагом, а оправка снабжена стаканом, установленным с возможностью углового перемещения, в стенке которого выполнена радиальная прорезь, смещенная от оси радиального паза оправки в сторону, противоположную направлению перемещения стакана, и ушко, размещенное в,плоскости, перпендикулярной радиальному пазу оправки, в котором расположен один иэ концов дополнительного рычага.

Изобретение относится к машиностроению, а именно к устройствам для сборки игольчатых подшипников карданного типа, Цель изобретения — автоматизация сборки игольчатых подшипников с донышком и бортом и с иголками со сферическими концами.

На фиг.1 изображено устройство, продольный разрез, на фиг.2 — разрез A-А на фиг.1; на фиг.3 — устройство общий вид в аксонометрии.

Устройство для сборки игольчатых подшипников карданного типа имеет смонтированные на основании 1 корпус 2 с расположенной в нем вращающейся обоймой 3, механизм загрузки с оправкой 4, толкатель для иголок, выполненный в виде подпружиненного рычага 5 и расположенный в радиальном пазу 6, выполненном в оправке 4, при этом толкатель 5 снабжен дополнительным рычагом 7, а оправка 4 снабжена стаканом 8, установленным с возможностью углового перемещения, в стенке которого выполнена дополнительная прорезь 9, смещенная от оси радиального паза 6 оправки 4 в сторону, противоположную направлению перемещения стакана 8, и ушко 10, размещенное в плоскости, перпендикулярной радиальному пазу 6 оправки 4, в котором расположен один иэ концов дополнительного рычага 7.

Для соблюдения условия невыпадения иголки величину смещения прорези 9 относительно радиального паза

6 достаточно принять равной полови»е диаметра иголки 11.

Устройство работает следующим образом. с В исходном положении рычаги 5 и

7 толкателя отведены назад, иголки

11 расположены в канале 12 оправки

4. Нижняя иголка, расположенная в радиальном пазу 6, замкнута стен1О ками стакана 8 и торцом нижнего конца рычага 5. Крыльцо подшипника

3 подается снизу и надевается на стакан 8. При подаче импульса воздуха в привод (не показан) последний !

5 перемещает толкатель. При этом рычаг

5, перемещаясь по радиальному пазу 6, толкает нижнюю иголку по направлению к кольцу подшипника 3.

Одновременно перемещается и допол20 нительный рычаг 7, который через ушко 10 поворачивает стакан 8.

При совмещении прорези 9 стакана

8 с радиальным пазом 6 оправки 4 нижняя иголка проходит в кольцо под25 шипника 30. При возврате толкателя в исходное положение рычаг 5, перемещаясь в радиальном пазу 6, освобождает место для очередной иголки, а рычаг 7 поворачивает стакан 8

gp в обратном направлении, закрывая открытую полость радиального паза 6 оправки 4 своей стенкой. Далее цикл повторяется до полного набора иголок в кольцо подшипника.

Такое выполнение устройства обеспечивает автоматизацию сборки игольчатых подшипников с донышком и бортом и с иголками со сферическими концами.
