Ванна для изотермической закалки деталей (патент 120846)
Ванна для изотермической закалки деталей (патент 120846)
Показать все

Реферат



Pfo 1.я 9845

Класс 18с, 1®, ."ССР < а н 1 и

1

1 !

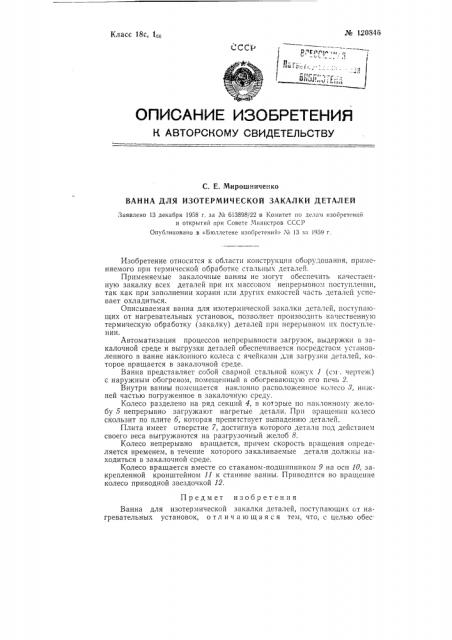

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С. Е. Мирошниченко

ВАННА ДЛЯ ИЗОТЕРМИЧЕСКОЙ ЗАКАЛКИ ДЕТАЛЕЙ

Заявлено 13 декабря 1958 г. за ¹ 613898/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Б|олаетене изобретений» ¹ 13 за 1959 г

Изобретение относится к области конструкции оборудования, применяемого при термической обработке сталbíûê деталей.

Применяемые закалочные ванны не могут обеспечить качественную закалку всех деталей при нх массовом непрерывном поступлении, так как при заполнении корзин пли других емкостей часть деталей успевает охладиться.

Описываемая ванна для изотермической закалки деталей, поступающих от нагревательных установок, позволяет производить качественную термическую обработку (закалку) деталец при нерерывном нх поступлении.

Автоматизация процессов непрерывности загрузок, выдержки в закалочной среде и выгрузки деталей обеспечивается посредством установленного в ванне наклонного колеса с ячейками для загрузки деталей, которое вращается в закалочной среде.

Ванна представляет собой сварной стальной кожух 1 (см. чертеж) с наружным обогревом, помещенньш в обогревающую его печь 2.

Внутри ванны помещается наклонно расположенное колесо 8, нп>кней частью погруженное в закалочную среду.

Колесо разделено на ряд секций 4, в которые по наклонному желобу 5 непрерывно загружают нагретые детали. При вращении колесо скользит по плите б, которая препятствует выпадению деталей.

Плита имеет отверстие 7, достигнув которого детали под действием своего веса выгружаются на разгрузочный желоб 8.

Колесо непрерывно вращается, причем скорость вращения определяется временем, в течение которого закаливаемые детали должны находиться в закалочной среде.

Колесо вращается вместе со стаканом-подшипником 9 на осн 10, закрепленной кронштейном 11 к станине ванны. Приводится во вращение колесо приводной звездочкой 12.

Предмет изобретения

Ванна для изотермической закалки деталей, поступающих от нагревательных установок, отличающаяся тем, что, с целью обес9

Комитет (10 делам изобретений и открь!ти(1 при Совете Министров СССР

Редактор В. А, иванов 1р. 6S

Ипформац((онпо-пздатсльсквп отдел, Ос ъск! О,!7 и. л. 3ак 4595

Подл, к пек. ЗЛ(11-59 г.

Тираж 1100 Иена 25 коп.

Типография Комитета по дс.-„;ë! пзобрстсвпй и открь(тий при Савстс . !лпп(стров ГССР

Москва, Петровка, 14. нс lc ння лир() j 3K(I дст ьп lc!I нс:1,) р13 3(:н,! (ы 1 130т01(03 (, Б ыдс13жки !Ix Б 3 11НБ,".0 II(oil с 13 Pic н Бы(J) x 3K!(, Б нс1! Н1)на(01! с! (О 11 I K, (Он нО 13 е! Оп o, 10)!

Р ОСТРО.
