Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧ ЕСНИХ

РЕСПУБЛИК

/ фл (f3

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ фиг. 7

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3672754/28-14 (22) 12.12.83 (46) 07.02.86. Бюл. ¹ 5 (72) В.11. Балакирева (53) 615.475(088.8) (56) Авторское свидетельство СССР

N - 483117, кл. А 61 N 1/06, 1971. (54)(57) КОНТАКТНЫЙ ИЗЛУЧАТЕЛЬ gJ18

ФИЗИОТЕРАПИИ, содержащий излучающий элемент, представлявший собой микрополосковый резонатор и питающий коаксиальный кабель, о т л и ч а ю„„SU„„1209237 A

15114 А 61 1!1 1/06 шийся тем, что, с целью уменьшения нарушения кровотока в биоткани, микрополосковый резонатор снабжен разомкнутым шлейфом, расположенным перпендикулярно одной из его боковых сторон таким образом, что участок, образованный шлейфом и торцом резонатора, превышает длину резонатора, а питающий коаксиальный кабель подключен к резонатору через четвертьволновый отрезок микрополосковои линии.

1209237

Изобретение относится к медицинской технике, а именно к устройствам для проведения физиотерапии.

Целью изобретения является уменьшение нарушения кровотока в биоткани.

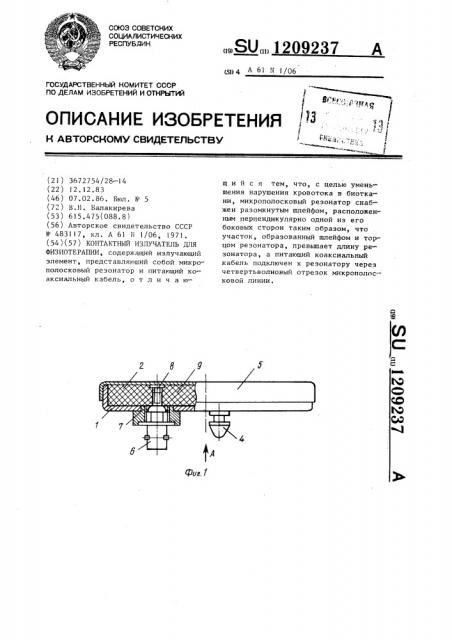

На фиг. 1 изображен контактный излучатель для физиотерапии,, вид сбоку; на фиг, 2 — вид А на фиг. I; на фиг, 3 и 4 — диэлектрическая плата в двух проекциях с различной конфигурацией печатного элемента; на фиг. 5 и 6. — узел 1 на фиг. 5 и 6 соответственно °

Контактный излучатель состоит из металлического корпуса 1, диэлектрической платы 2 внутри корпуса и печатного элемента 3, расположенного с наружной стороны платы.

Плата 2 располагается в цилиндрической части корпуса. На корпусе установлены крепежные штыри 4, с помо-

Щью которых излучатель закрепляется в держателе аппарата при проведении физиотерапевтических процедур. Рабочая поверхность платы со стороны расположения печатного элемента закрыта крышкой 5 из радиопрозрачного диэлектрического материала.

Питание излучателя осуществляется посредством коаксиального кабеля, заканчивающегося разъемом 6.

Наружный проводник 7 коаксиала контактирует с корпусом излучателя 1, внутренний проводник 8 коаксиала проходит через отверстие в плате и контактирует с печатным элементом 3.

Микрополосковый резонатор излучателя образован металлическим корпусом 1, диэлектрической платой 2 и печатным элементом 3 и представляет собой внутренний объем излучателя, ограниченный металлической поверхностью печатного элемента, соответствующей ей поверхностью корпуса и условной боковой поверхностью. Электрическая длина MIIJI-резонатора определяется длиной печатного элемента, т.е. продолы ым размером вдоль линии СС, проходящей через точку питания резонатора (фиг. 1) .

Наружные размеры изпучателя не являются резонансными и выбраны исходя из медицинских требований.

В данном случае корпус 1 и плата 2 могут быть выполнены в виде ци5

l5

50 линдра диаметром !00 мм и высотой

l0 мм, что соответственно составляет 0,15-0,3 h и 0,015--0,13 3, . При этом боковые стенки корпуса равны высоте платы. В качестве материала платы может быть применен пресспорошок ПТ-16, Е которого равен 16.

Малые размеры платы и цилиндрическая форма корпуса характерны для медицинских излучателей.

Микрополосковый резонатор излучателя снабжен разомкнутым шлейфом 9,включенным в противоположном от точки ввода питающего кабеля конце резонатора, Шлейф расположен перпендикулярно одной из боковых сторон резонатора таким образом, что участок, образованный шлейфом и торцом резонатора, превышает длину резонатора. Для питания резонатора введен четвертьволновый отрезок микрополосковой линии 10, соединенный со штырем коаксиала.

Резонатор может быть снабжен дополнительным шлейфом 11, расположенным в конце ИЭ, ближнем к запитке, с противоположной боковой стороны.

Устройство работает следующим образом.

Излучатель используется по контактной методике, например, совместно с переносными аппаратами "Ромашка" и "Ранет", имеющими уровень выходной мощности до 30 Вт. Выход СВЧмощности аппарата соединяют посредством коаксиального кабеля с входом излучателя. Пациент находится в позе, указанной в лечебной методике дециметровой терапии, представленной, например, в приложении к техническому описанию аппаратов. Излучатель располагается без зазора и давления на подлежащие ткани в области поражения. Аппарат включают только при наличии контакта рабочей поверхности излучателя с кожей пациента. В противном случае аппарат может выйти из строя, так как излучатель согласован на эквивалент нагрузки.

В соответствии с лечебной методикой устанавливают уровень выходной мощности и продолжительность процедуры, После включения аппарата

СВЧ-мощность поступает от генератора через коаксиальный кабель на вход

1209237

4 ния к центру излучающего элемента, или в результате подключения коаксиального кабеля к резонатору через четвертьволновый отрезок микрополосковой линии. При соответствующем выборе волнового сопротивления МПЛ-линии четвертьволновый отрезок MIIJI-линии играет роль согласующего трансформатора.

1О Таким образом, конструкция контактного излучателя позволяет снизить высоту платы до 10 мм и тем самым значительно уменьшить вес излучателя. излучателя. При равенстве входного сопротивления излучателя Е „волновому сопротивлению кабеля Е = 50 Ом

СВЧ-мощность почти полностью излучается в ткани организма, проникая на глубину до 10 см. Поглощаясь в тканях, СВЧ-энергия переходит в тепловую энергию, оказывая лечебное воз действие в результате прогревания глубоко лежащих тканей.

Таким образом, основное условие .нормальной работы излучателя состоит в обе печении равенства Е „ =

50 Ом при нагрузке раскрыва излучателя эквивалентом биоткани. Величина 2 определяется для излучаю вх щего элемента выбором резонансных размеров конструктивных элементов, определяющих эффективность излучения.

Согласование излучателя кроме выбора резонансных размеров достигается или путем смещения точки пита15

В сравнении с известным устройством предлагаемый излучатель обладает меньшим в 2,2 раза весом и меньшей высотой. При этом не происходит

20 сдавливания тканей, при процедурах не нарушается кровообращение, т.е. значительно улучшаются эксплуатационные свойства излучателя.

I209237 щ 0J ЦЮ

1209237

Щиг. Ю
