СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) Ш4 В 21 0 28/14

/и

ОПИСАНИЕ ИЗОБРЕТЕНИЯ /

H ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3778829/25-27 (22) 29.04.84 (46) 07.02.86. Бюл. 9 5

:(72) В.Ф.Шевченко и P.И.Хомяков (53) 621.961.2(088.8) (56) Авторское свидетельство СССР

H 1831 73, кл. В 21 0 28/14, 1966. (54)(57) ШАГОВЫЙ НОЖ ДЛЯ ПОСЛЕДОВАТЕЛЬНОГО IHTANIIA, выполненный в виде трех частей, режущей с продольной и поперечной кромками, каждая нз которых образована пересечением боковой и торцовой плоскостей, прижимной и упорной, с ребром, образованным пересечением двух боковых плоскостей со стороны продольной режущей. кромки, о т л и ч а юшийся тем, что, с целью повышения надежности работы и качества изделий, прижимная часть выполнена в виде пластинчатой пружины, отогнутой от продольной режущей кромки, и выступает за ее пределы, торцовая плоскость продольной режущей кромки ножа выполнена с фаско)» под углом 30-17 со стороны продольной режущей кромки, по всей высоте ребра упорной части выполнена фаска о под углом 15-45, а ширина режу,щей части превышает ширину упорной части на толщину пластинчатой

IIP HbI °

1209342

Р ВНИИПИ

Тираж 783

3 акаэ 35 8/ 15

Подписное

Изобретение относится к технологической оснастке для холодной листовой штамповки и может быть использовано в машиностроении и приборостроении.

Цель изобретения — повышение надежности работы и качества изделий.

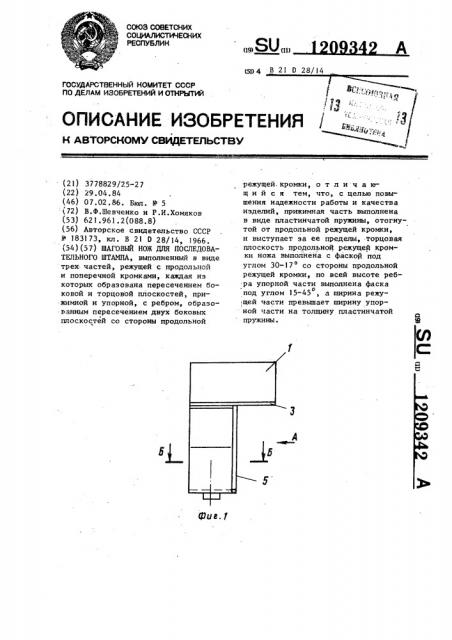

На фиг.1 изображен предлагаемый шаговый нож, общий вид, на фиг.2 — вид А на фиг.1; на фиг.,3сечение Б-Б на фиг.1.

Нож 1 с продольной режущей кромкой 2 и поперечной режущей кромкои

3 имеет плоскость 4 для прижима, образованную длиной стороной уголка, изготовленного из пружинной листовой стали, и плоскостью 5 для упора обрабатываемой полосы. Поперечная режущая кромка имеет угол о наклона 6. = 30-17 к горизонтали, а упорный элемент выполнен с фасо кой P = !5-45, наклоненной к боковой поверхности подаваемой полосы в направлении, противоположном шагу подачи. При угле, меньшем 30 усилие прижима недостаточное, а о выполнение угла больше 17 увеличивает усилие резания.

Выполнение фаски с углом, больйп:м о

4э ухудшает направление полосы при ее продвижении цо упорной части. При меньшем угле затрудняется продвиже-! ние полосы на шаг подачи °

Шаговый нож работает следуюпям образом.

При верхнем положении шагового ножа обрабатываемый материал подают до упора в плоскость 5 ° При рабочем ходе штампа шаговый нож перемещается вниз и режущие кромки 2 и 3 производят обрезку припуска в заготовке, в это время обрабатываемый материал прижимается к базовым элементам, расположенным напротив продольной режущей кромки 2, при этом не происходит контакта упора с вершиной прямого угла в образованной полосе, чем обеспечивается большая точность подачи по шагу ° После подъема шагового ножа обрабатываемый материал опять подается на шаг до упора в плоскость 5, при этом плоскость 4 делает эту подачу свободной. При втором рабочем ходе и последующих рабочих ходах штампа шаговый нож перемещается вниз, и рабочий цикл повторяется с той лишь разницей, что наклонная плоскость

4 для прижима прижимает полосу к 6a—

2ñ зовым элементам, расположенным напро-! тив продольной плоскости упорного элемента, при этом упругий элемент сжимается до момента, когда в работу вступает зачистная часть продольíой режущей громки 2 ножа, которая

,)

: —:роизводит зачистку полосы по тол— шине и ширине, обеспечивая тем самым лучшее продвижение обработанной голосы при третьем и последующих рабочих ходах пресса и лучшее каче) ство получаемых деталей при малоотходной штамповке.
