Реферат



Класс 42k, 34„

37Ь, 4о1 № 120947 :f 1 дпн;,,il;,13f, 1 r.:, 5

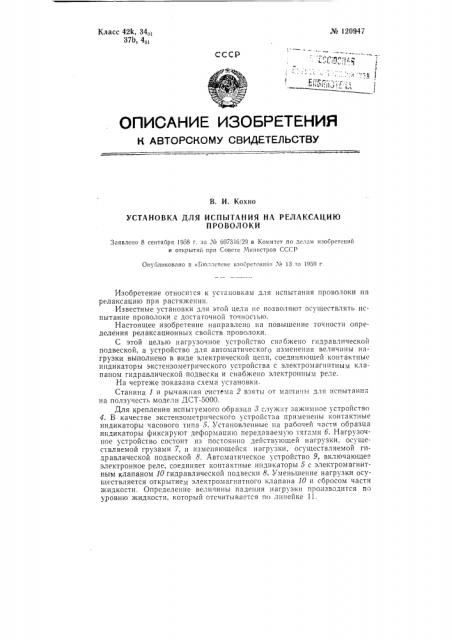

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. И. Кохно

УСТАНОВКА ДЛЯ ИСПЫТАНИЯ HA РЕЛАКСАЦИЮ

ПРОВОЛОКИ

Заявлено 8 сентября 1958 г, за № 607316, 29 в Комитет о делам изобретений и открытий нри Совете Министров СССР

Опубликовало в «1гноллстснс изобретений>; ¹ !3 за 1959 г.

Изобретение относится к установкам для испытания проволоки Flа релаксацию при растяжении.

Известные установки для этой цели ве псзволяют осуществлять испытание проволоки с достаточной точностью.

Настоящее изобретение направлено на повышение точности определения релаксационных свойств проволоки.

С этой целью нагрузочное устройство снабжено гидравлической подвеской, а устройство для автоматического изменения величины нагрузки выполнено в виде электрической цепи, соединяющей контактные индикаторы экстензометрического устройства с электромагнитным клапаном гидравлической подвески и снабжено электронным реле.

На чертеже показана схема установки.

Станина 1 и рычажная система 2 взяты от машины для пспытаьн1я на ползучесть модели ДСТ-5000.

Для крепления испытуемого образца 3 служит зажимное устройство

4. В качестве экстензометрического устройства применены контактные индикаторы часового типа 5. Установленные на рабочей части образца индикаторы фиксируют деформа ив передаваемую тягами 6. Нагрузочное устройство состоит из постоянно действующей нагрузки, осуществляемой грузами 7, и изменяющейся нагрузки, осуществляемой гидравлической подвеской 8. Автоматическое устройство 9, включающее электронное реле, соединяет контактные индикаторы 5 с электромагнитным клапаном 10 гидравлической подвески 8. Уменьшение нагрузки осуществляется открытием электромагнитного клапана 10 и сбросом части жидкости, Определение величины падения нагрузки производится по уровню жидкости, который отсчитывается по линейке ll.

М 120947

П17едмc! изоорстсI ь!я

Комитет по делам изобретений и открытий при Совете Иинистров СССР

Редактор Р, Гальцева fp. 172

Подп, к печ. ЗОХ11-59 г.

Тира>к 850 Цена 25 коп;

Информационно-издательский отдел. Объем 0,17 и. л. Зак. 5618

Типография Комитета по делам изобретений и открытий при Совете Министров. СССР

Москва, Г!стровка, !4.

1. Установка для испытания на рслаксаци!о проволоки, применяемой для изготовления напря>кенно-армированного железобетона, содержащая станину с рычажной системой, зажимное экстензометрическое и нагрузочное устройства, а также устройство для автоматического изменения величины нагрузки, отличающаяся тем, что, с целью повышения точност!! определения релаксационных свойств проволоки, нагрузочное устройство снабжено гидравлической подвеской, а устройство для автоматического изменения величины нагрузки выполнено в виде электрической цепи, соединяющей контактные индикаторы экстензометрического устройства с электромагнитным клапаном гидравлическок подвески, и снабжено электронным реле
