Способ монтажа вертикальной конструкции на фундаменте

Способ монтажа вертикальной конструкции на фундаменте

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3734841/27-11 (22) 25,04,84 (46) 07.02,86, Бюл, 1» - 5 (71) Куйбышевский филиал Всесоюзного института по проектированию организации энергетического строительства Оргэнергострой" (72) В.А.Дружков (53) 865.866 (088.8) (56) Виноградов Д.Е. Строительство линий электропередачи 35-500КВ в тяжелых условиях. Л.: Энергия, 1974. (54)(57) СПОСОБ МОНТАЖА ВЕРТИКАЛЬНОЙ КОНСТРУКЦИИ НА ФУНДАМЕНТЕ, заключающийся в том, что соединяют нижнюю часть основания собранной вертикальной конструкции монтажными шарнирами с одними из опор фундамен„„SU„„1209598 А та и устанавливают монтажные распорки на вертикальной конструкции, а в верхней части конструкции крепят ответвления троса, который соединяют с тяговым механизмом, о т л и ч а юшийся тем, что, с целью сокращения такелажных работ и снижения стоимости монтажа, одни и другие опоры фундамента соединяют распорками, монтажные распорки вертикальной конструкции размещают на его основании, а на части основания вертикальной конструкции, возвышающейся: над фундаментом, устанавливают блоки, через которые пропускают ответвления указанного троса, свободные концы которых соединяют с другими опорами фундамента.

1209598

Составитель В.Самсонов

Редактор Н.Тупица Техред О.Неце Корректор Л,Пилипенко

Заказ 449/28 Тираж 800 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к способам подъема в вертикальное положение длинномерных конструкций, преимущественно широкобазных опор линий злек фег. ад"я., Цель"яэо зфе.пения — сокращение та,) ".-.а келажных работ H снижение стоимости

Мой тажа.; Ф /

i C p

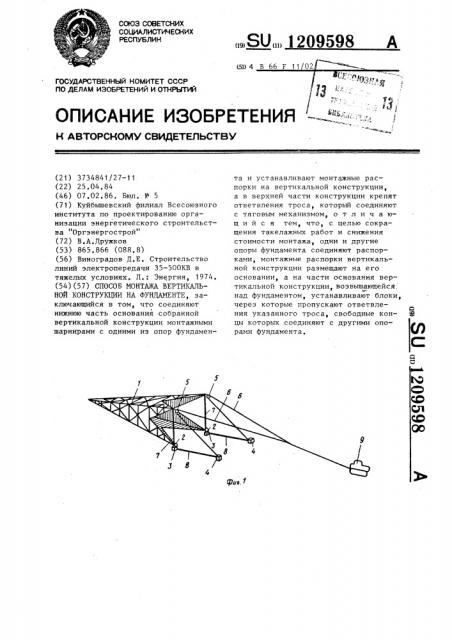

-.На фиг.Э изображен монтаж верти-кальной;ксФструкции, начальный мо:мент на фиг.2 — то же, конечный . моме,нт .

6аособ монтажа вертикальной конс --арр кции 1 реализуют с помощью монтажных шарниров 2, опор 3 и 4, блоков 5, троса 6 и жестких монтажных распорок 7 и 8, тягового механизма 9.

Соединяют нижнюю часть основания вертикальной конструкции 1 монтажными. шарнирами 2 с одними из опор 3 фундамента.

Устанавливают жесткие монтажные распорки 7 на вертикальной конструкции. Между опорами 3 и 4 фундамента устанавливают монтажные распорки 8.

5 Устанавливают блоки 5 в верхней части собранной вертикальной конструкции 1 и пропускают через блоки 5 трос 6, один конец которого закрепляют за опоры 4 фундамента, а

10 другой — за тяговый механизм 9.

Поднимают вертикальную конструкцию 1 с и.".мощью тягового механизма 9 в проект...ое положение с торможением ее в момент посадки на опоры 3 и 4

I5 фундамента. Закрепляют вертикальную конструкцию 1 на опорах 3 и 4 фундамента.

После установки вертикальной конструкции 1 в проектное положе20 ние производят демонтаж монтажных распорок 7 и 8, блоков 5, троса 6 и монтажных шарниров 2,
