Эмаль

Эмаль

Иллюстрации

Показать все

Реферат

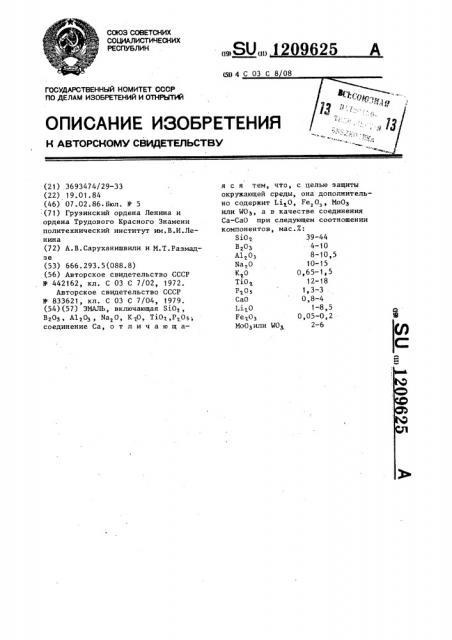

(21) 3693474/29-33 (22) 19.01.84 (46) 07.02.86.Бюл. № 5 (71) Грузинский ордена Ленина и ордена Трудового Красного Знамени политехнический институт им.В.И.Ленина (72) А.В.Саруханишвили и M.Т.Размадзе (53) 666. 293. 5 (088. 8) (56) Авторское свидетельство СССР

N 442162, кл. С 03 С 7/02, 1972.

Авторское свидетельство СССР

N 833621, кл. С 03 С 7/04, 1979. (54)(57) ЭМАЛЬ, включающая 8 0, ВгОз, А1 0з, Na 0, K 0, Т От,Р Оь; соединение Са, о т л и ч а ю щ ая с я тем, что, с целью защиты окружающей среды, она дополнительно содержит LiqO, Fe O, МоОз или WO, а в качестве соединения

Са-СаО при следующем соотношении компонентов, мас.Е:

SiOg 39-44

Bã03 4-10

А,о, 8-10,5

Ыа 0 10-15

К„О 0,65-1, 5

TiO 12-18

Р О 1,3-3

СаО 0,8-4

Li@0 1-8,5

Fe O> 0,05-0,2

МоОзили WO 2-6

4 1

Изобретение относится к составам эмалей для защиты металлических поверхностей.

Цель изобретения — защита окружающей среды.

Составы предлагаемой эмали представлены в табл. 1.

Основные оксиды вводят в шихту со следующими материалами: перлитом, обсидианом, бурой, борной кислотой, содой, карбонатом лития, аммонием фосфорнокислым трехзамещенным, оксидами молибдена и вольфрама, диоксидом титана.

Эмаль варят в- электрических печах при 1200-1250 С в течение 45Т а б л и ц а 1

Состав

Содержание компонентов, мас.%

СаО PeqO> TiO> P> О MoO MO>

f .1

SiOq 8 O> А1 0 з К О Na<0 Li<0

40212186

39 4 8 1,5 15 8 5

3948151585

4 0,2 12,1,8—

41,99 9,?8 8,82 1,09 13,54 2,98 0,83 0,11 15,65 1,3 3,91

41,99 9,78 8,82 1,09 13,54 2,98 0,83 0,11 15,65 1,3 — 3,91

3 2

0,8 0,05 18

0,8 0,05 18

44 10 10,50 0,65 10 1

44 10 10,50 0,65 10 1

3 — 2

Т а блица 2

Свойства эмали MA-2

NA-2

Температура варки, С 1200

1250

1200

Температура обжига, С

730

730

710

Время варки, мин

45

Время обжига, мин

К31ТР, 1 0 грал-

105,32

108 5

113,42

ИА-2 м

MA-2 «

МА-3

МА-3 мо

MA-4 „

60 мин. Температура формирования эмалевого покрытия 710-730 С.

Эмалевая фритта к взвешиванию в воде при тонкости помола фритты

4-5 см "по методу Лысенко. В состав шликера вводят мас.ч:фритта 100 вода 38-42; заправочные средства— (NH«) РО«, NaэРО>,, (NH«)«P O, или

Na«P@Oq-О,1 — 1.

10 Предлагаемые составы обладают свойствами, приведенными в табл. 2.

Использование предлагаемого состава для изготовления эмалей позволит исключить токсичные материалы при сохранении остальных свойств покрытий.

1209625

Продолжение табл 2

99,85

99 94

99,91

80

100

Улетучивание фтора, Е нет нет нет

Редактор И.Дербак

Заказ 454/30 Тираж 458 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Химическая устойчивость в HzO (3 ч кипячения), 7

Термическая устойчивость

О покрытия, С

Составитель С.Белобокова

Техред М. Надь Корректор М. Демчик
