Способ окрашивания кристаллов титаната стронция

Способ окрашивания кристаллов титаната стронция

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

09) (И) (51)4 С 04 В 35/48, 41/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPHTMA

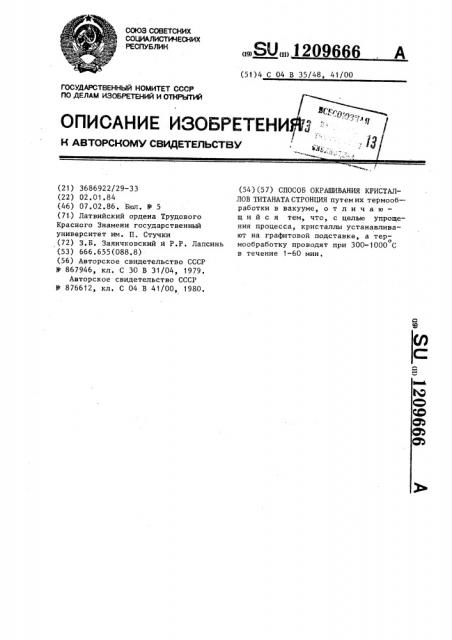

ОПИСАНИЕ ИЗОБРЕТЕНИ1В

К АВТОРСКОМ У СВИДЕТЕЛЬСТВУ (21) 3686922/29-33 (22) 02.01.84 (46) 07.02.86. Бюл. Р 5 (71) Латвийский ордена Трудового

Красного Знамени государственный университет им. П. Стучки (72) 3.Б. Заянчковский и P.P. Лапсинь (53) 666.655(088.8) (56) Авторское свидетельство СССР

)) 867946, кл. С 30 В 31/04, 1979.

Авторское свидетельство СССР

У 876612, кл. С 04 В 41/00, 1980. (54) (57) СПОСОБ ОКРАШИВАНИЯ КРИСТАЛЛОВ ТИТАНАТАСТРОНЦИЯ путемих термооб— работки в вакууме, о т л и ч а ю— шийся тем, что, с целью упрощения процесса, кристаллы устанавливают на графитовой подставке, а термообработку проводят при 300-1000 С в течение 1-60 мин.

12096

Температура термообраа ботки, С

Время термообработки„ мин

Цвет изделия

300

Светло-розовый

Светло-розовый

Зеленый

Голубой

Черный

Черный

600

30

700

800

30

800

1000

Составитель Н. Соболева

Техред З.Палий Корректор С. Черни

Редактор Н. Яцола

Заказ 457/32 Тираж 640 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и окрытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к ювелирной промышленности и может быть использовано при окрашивании кислородосодержащих материалов.

Цель изобретений — упрощение про- 5 цесса.

Кристаллические образцы размещают на подставку из угля, которая одновременно служит нагревателем. Уголь является материалом с явно выраженны- 1О ми восстановительными свойствами, что обеспечивает создание в микрообъеме вокруг образца атмосферы с сильно пониженной концентрацией кислорода. Изменение цвета кристалла 15 происходит вследствие отклонения от стехиометрического химического состава, а именно в результате потери кислорода образцом. Потеря кислорода зависит от разности парциальных 20 давлений кислорода в кристалле и окружающей среде. Пониженное парциальное давление кислорода в микрообъеме вокруг образца эа счет восстановительных свойств угля„ С другой стороны, использование угольной подставки как нагревателя обеспечивает хороший термический контакт с образцом и позволяет контролировать температуру по силе тока через под- 30 ставку. Затем откачивают воздух из вакуумной камеры и проводят термо" обработку образцов.

Пример . Бесцветный, полированный монокристалл титана стронция размерами 2х2х2 мм размещается в

66

2 вакуумную установку ВУП-2К на подставку из угля. В. вакуумной установке создается разряжение воздуха до остаточного давления 5 10 мм рт.ст.

Угольную подставку подключают к источнику питания. Пропуская через подставку ток, разогревают монокристалл титана стронция до 600 С и проводят прогрев при этой температуре

1 в течение 30 мин, после чего отключают источник питания. После отсасывания монокристалл титана стронция приобретает светло,-голубую окраску.

В таблице приведены параметры проведения и получаемый цвет для других примеров окрашивания монокристалла титана стронция, проводимых аналогично описанному.

Темпе- Время тер- Цвет иэделия
