Способ изготовления древесностружечных плит

Способ изготовления древесностружечных плит

Иллюстрации

Показать все

Реферат

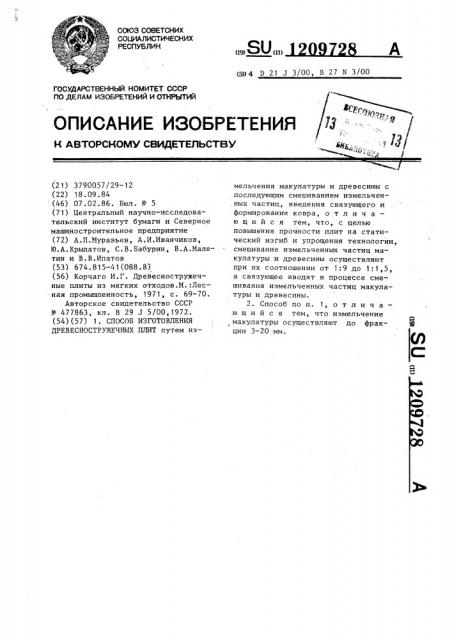

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3790057/29-12 (22) 18.09.84 (46) 07.02.86. Бюл. № 5 (71) Центральный научно-исследовательский институт бумаги и Северное машиностроительное предприятие (72) А.П.Муравьев, А.И.Иванчиков, Ю.А.Крылатов, С.В.Бабурин, В.А.Малетин и В.В.Ипатов (53) 674.815-41(088.8) (56) Корчаго И.Г. Древесностружечные плиты из мягких отходов.М.:Лесная промышленность, 1971, с. 69-70.

Авторское свидетельство СССР

¹ 477863, кл. В 29 J 5/00,1972. (54)(57) 1. СПОСОБ ИЗГОТОВЛЕНИЯ

ДРЕВЕСНОСТРУЖЕЧНЫХ ПЛИТ путем из(19) (11) (5114 D 21 J 3/00, В 27 N 3/00 мельчения макулатуры и древесины с последующим смешиванием Измельчен— ных частиц, введения связующего и формирования ковра, о т л и ч а— ю шийся тем, что, с целью повышения прочности плит на статический изгиб и упрощения технологии, смешивание измельченных частиц макулатуры и древесины осуществляют при их соотношении от 1:9 до 1:1,5, а связующее вводят в процессе смешивания измельченных частиц макулатуры и древесины.

2. Способ по . 1, о т л и ч а— ю шийся тем, что измельчение макулатуры осуществляют. до фракции 3-20 мм.

1 1

Изобретение относится к производству древесностружечных плит и может быть использовано на предприятиях, занимающихся переработкой древесных отходов и макулатуры, Целью изобретения является повышение прочности плит на статический изгиб и упрощение технологии.

Предлагаемый способ изготовления древесностружечных плит включает измельчение макулатуры.и древесины с последующим смешиванием измельченных частиц, введение связующего и формирование ковра.

Смешивание измельченньгх частиц макулатуры и древесины осуществляют при их соотношении (1:9) — (1;1,5), а связующее вводят в процессе смешивания измельченных частиц макулатуры и древесины. При этом измельчение макулатуры осуществляют до фракции 3-20 мм.

В качестве сырья для производства древесностружечных плит используют макулатуру, ее отходы в виде крошки, образуемой пои уничтожении деловых бумаг и документов, твердые и мягкие отходы деревообработки.

В качестве связующего используют различные синтетические смолы и жидкое стекло. Для придания плитам специальных свойств могут быть исполь=-сваны соответствующие вспомогательные вещества.

Способ изготовления древесностружечных плит осуществляют следующим образом.

Пример f. Несортированную макулатуру измельчают на установке

Анкет-Экс до фракции 3-20 мм„ Влажность макулатуры после измельчения б-10%.

В качестве измельченной древесины используют опилки фракции 2-7 мм влажностью 3-5%.

Измельченную макулатуру и древесные частицы смешивают со связующим.

Расход связующего 10 вес./% от абсолютно сухой массы макулатуры и древесных частиц.

Связующее готовят на основе карбамидформальцегидной смолы и отвердителя — хлористого аммония. Смешивание осуществляется путем распыления связующего при перемешивании измельченной макулатуры и древесных частиц при их соотношении 1:9. Затем формуют ковер путем засыпки осмоленных частиц в пресс-форму. Далее

209728

50 ковер подвергают горячему прессованию при удельном давлении 2,5 МПа, 0 температуре 140 С, выдержке под давлением 1,0 мин на 1 мм толщины плиты и получают плиты толщиной 10 мм и плотностью 750 кг/м .

Пример 2. Изготавливают древесностружечные плиты аналогично примеру 1, но смешивание измельченных макулатуры и древесных частиц ведут при иу соотношении 1:3.

Пример 3. Изготавливают древесностружечные плиты аналогично гримеру 1, но смешивание измельченных макулатуры и древесных частиц ведут при их соотношении 1:1,5.

Пример ы 4 и 5. Изготавливают древесностружечные плиты аналогично примеру 2, но измельчение несортированной макулатуры ведут до фракции 2 — 3 мм (пример 4) и фракции ?Π— 30 мм (пример 5).

Пример ы 6 и 7. Изготавливают древесностружечные плиты аналогично примеру 1, но смешивание измельченных макулатуры и древесных частиц ведут при соотношении 1:10 (пример 6) и 1:1 (пример 7).

Пример 8. Измельченную на. лабораторной аэробильной мельнице до отдельных волокон (фракции 0,25

0,5 мм) макулатуру на основе крафт— бумаги, пропитанной фенолформальдегидной смолОй, смешивают со связующим, вид и расход которого соответствует примеру 1.

Отдельно от макулатуры измельчен— ные древесные частицы (опилки фракции 2-7) смешивают со связующим, вид и расход которого также соответствует примеру 1, Формуют в пресс-форме ковер, наружные слои которого, равные по массе друг другу, состоят из измельченной макулатуры, а внутренний— из древесных частиц.

Соотношение измельченных макулатуры и древесных частиц в массе ковра составляет 1:9. Прессуют ковер, как в примере

Пример 9. Изготовление древесностружечных плит осуществляют аналогично примеру 8, эа исключением соотношения измельченных макулатуры и древесных частиц, составляющего 1:1,5.

Результаты испытаний плит представлены в таблице.

1209728

Показатель

Плиты по примерам

8 9 (К о н т р о л ьные) по известному способу) Составитель Ю.Кляпин

Редактор Н.Егорова Техред А.Кикемезей

Корректор,М.Демчик

Заказ 474/35

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Предел прочности при статическом изгибе

17 4 20 0 16 5 15 8 16 0 16 4 14,4 16 0 16 4

Тираж 355 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
