Устройство для гидравлического испытания соединительного шва железобетонных труб большого диаметра

Устройство для гидравлического испытания соединительного шва железобетонных труб большого диаметра

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСП) БЛИН

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPbfTMA

ОПИСАНИК HSOBPETEHI1$3 " " ", (К ABTOPCH0MV СВИДЕТЕЛЬСТВУ Щ:, (21) 3770681/29-15

i 22) 30.07. 84 (46) 07.02. 86. Бюл, Р 5 (71) Специальное конструкторское бюро "Иосгидросталь" (72) А.Н,Анчуков (53) 627.83.001,4(088,8) (56) Николаевский Е. Я. и др. Технологические трубопроводы в промышленном строительстве. Справочник монтажника. М.: Стройиздат, 979, с. 772.

Винничек А.Н. и др. Напорные трубопроводы из сборного железобетона. Библиотека гидротехника и гидроэнергетика, вып.14, M.: Энергия, 1969, с. 43. (54) (57) УСТРОЙСТВО ДЛЯ ГИДРАВЛИЧЕСКОГО ИСПЫТАНИЯ СОЕДИНИТЕЛЬНОГО ШВА

ЖЕЛЕЗОБЕТОННЫХ ТРУБ БОЛЬШОГО ДИАМЕТРА, содержащее цилиндр с уплотнениями, расположеннымИ двумя поясами по

„, О„„12О9761 А (5П4 Е 02 В 9/06 его наружной поверхности и образующими в области шва труб рабочую камеру, насосную установку, соединенную трубопроводом с рабочей камерой, отличающее с я тем, что, с целью повышения надежности,сокращения сроков монтажа и упрощения конструкции, уплотнения выполнены из набора сегментных лепестков с плавно скошенными по торцам кромками, плотно прилегающими друг к другу и улаженными рядами так, что каждый стык одного ряда перекрыт сплошной частью лепестка другого ряда, а цилиндр снабжен кольцевыми фланцами, на нижний из которых установлен торец нижней трубы, а верхний имеет диаметр, меньший внутреннего диаметра трубы,и снабжен кольцом и прижимом, причем лепестки уплотнения одним конном жестко прикреплены к фланцам, а другим опираются на внутреннюю поверхность труб.

120976 ) Изобретение относится к гидротехническому строительству, а именно к изготовлению сталежелеэобетонных труб большого диаметра гидроаккуму-.. лирующих электрических станций., Цель изобретения — повышение надежности работы, сокращение сроков монтажа и упрощение конструкции.

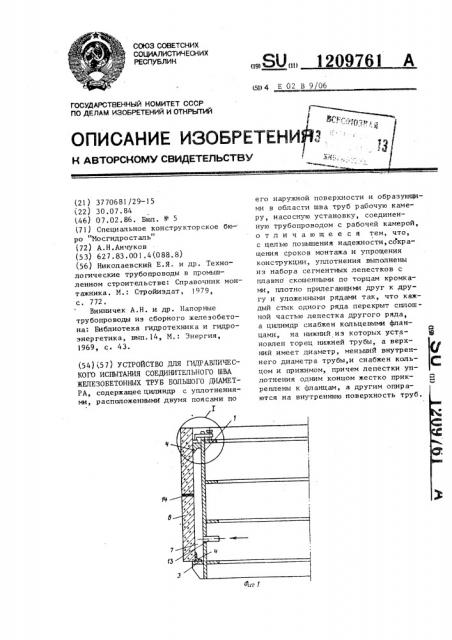

На фиг.1 изображена схема устройства для гидравлического испытания соединительного шва железобетонных труб большого диаметра, вертикальный разрез, на фиг.2 — узел

1 на фиг.1; на фиг.3 — лепестковое уплотнение в свободном состоянии, план; на фиг.4 — то же, профиль.

У стройство для гидр авличе ского испытания труб содержит стальной цилиндр 1, снабженный верхним 2 и нижним 3 кольцевыми фланцами, лепестковые уплотнения 4, прикрепленные болтами 5 к кольцевым фпанцам 2 и 3.

На нижний фланец 3 установлено изделие 6 из труб. Размер нижнего кольцевого фланца 3 должен быть больше внутреннего диаметра испытуемой трубы (изделие 6), так.как служит не только опорой для нее, но и перекрывает щель по торцу трубы для создания рабочей камеры 7.

Верхний кольцевой фпанец 2 должен иметь размер,.меньший внутреннего диаметра изделия 6, с учетом допуска на диаметр, чтобы не мешать ус.— тановке изделия 6 на устройство. Дпя перекрытия щели между верхним кольцом фланца 2 и внутренней поверхнос-. стью изделия 6 служит составное кольцо 8 1фиг.2), снабженное прижимом, состоящим из рычага 9, отжимного болта 10 и упора 11. Составное кольцо 8 набирается из отдельных элементов для того, чтобы компенсировать разницу внутреннего диаметра отдельных труб в пределах. допуска .на изготовление и обеспечить плотное прилеганне элементов к внутренней поверхности трубы, Лепестковое уплотнение состоит из отдельных сегментов — лепестков

12 иэ плоской резины с плавно скошенными по торцам кромкам. Для умень IO шения протечек воды резиновые лепестки 12 установлены в два слоя вразбежку, чтобы стыки одного ряда перекрывапись сплошной частью лепестка другого ряда. Б рабочую камеру 7 вода подается через трубопровод 13 насосной установкой (не показана). Позицией 14 обозначен шов между двумя трубами изделия 6.

711 Устройство работает следующим образом.

При установке изделия 6 на устройство кольцо 8, снабженное прижи— мом, должно быть снято. Затем изделие

25 6 опускают до расстояния 70 — 80 мм от нижнего фпанца 3, плоские лепестки 12 уплотнения 4 снаружи заправляют последовательно в щель между изделием 6 и нижним кольцевым фпанцем зО 3 и опускают иэделие 6 до конца,причем лепестки !2 уплотнения одним концом жестко прикреплены к фланцу

3 болтами 5, а другим опираются на внутреннюю поверхность изделия 6, 35 образуя, чашу.

Сверху устанавливают составное кольцо 8, прижим, состоящий из рычага 9, отжимного болта 10, упора 11, и затягивают отжимные болты 10.

В образовавшуюся герметичную рабочую камеру 7 подают воду от насосной установки (не показана) и поднимают давление до испытуемой величины.
