Способ вскрытия свиты угольных пластов

Способ вскрытия свиты угольных пластов

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И), 151) 4 Е 21 С 41/04

ОПИСАНИЕ ИЗОБРЕТЕНИ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф

Ов

° ° с

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3813566/22-03 (22) 05.10.84 (46) 07.02.86. Бюл. Ф 5 (71) Донецкий научно-исследовательский угольный институт (72) М.Ш.Эельвянский и М.Е.Каганский (53) 622.2?5(088.8) (56) Авторское свидетельство СССР

Ф 693013, кл. Е 21 С 41/04, 1976.

Татомир К.И. и др. Эффективность вскрытия глубоких месторождений

Донбасса. - Киев: Наукова думка, l977, с. 65, р. К.9. (54)(57) СПОСОБ ВСКРЫТИЯ СВИТЫ УГОЛЬHblX ПЛАСТОВ, включающий разделение шахтного поля по падению на блоки, проведение главных горизонтальных квершлагов на одном горизонте, основных штреков пластов в каждом блоке, отличающийся тем, что, с целью повышения эффективности вскрытия путем уменьшения объема проводимых выработок, с главных горизонтальных квершлагов проводят на границах блоков наклонные кверш- лаги по простиранию, которьии пересекают все пласты свиты,,а основ, ные штреки пластов располагают в вертикальной плоскости один над друF HM ° фиг. 2

Составитель E.Ñèíöîâ

Редактор С.Патрушева Техред,А.Кикемеэей

Корректор .В. Бутяга

Заказ 481/42 Тираж 470

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35,.Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", г.ужгород, ул.Проектная, 4

Изобретение относится к горной промышленности и предназначено для вскрытия свиты угольных пластов.

Цель изобретения - повышение эффективности вскрытия путем уменьшения объема проведения выработок.

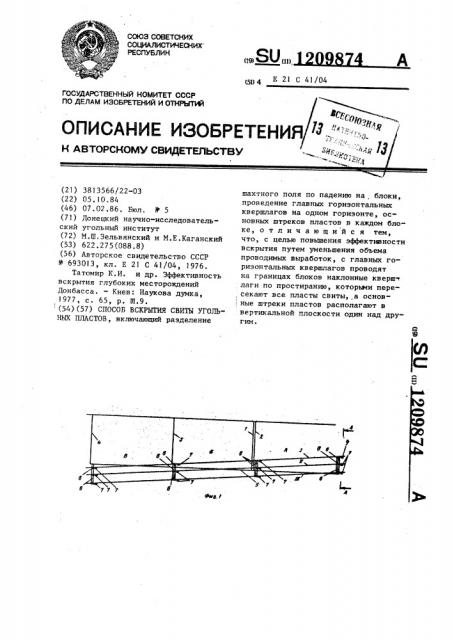

На фиг.1 и 2 представлена предлагаемая схема вскрытия, вертикальный разрез по линии падения; на фиг.2— разрез А-А на фиг.1.

Способ представлен применительно к шахтному полю, содержащему свиту из трех весьма пологих угольных пластов и разделенного по падению на три блока А, Б и В.

Для. вскрытия шахтного поля проводят главные стволы 1 и 2 и блоковые 3 и 4. На основном горизон е— главные горизонтальные квершлаги 5, а с них на границах блоков - наклон1209874

2 ные квершлаги 6 в направлении простирания, которыми пересекают пласты 1, П, IU. Затем в каждом блоке проводят основные штреки пластов 7, 5 выемочные ходки и нарезные выработки для отработки пластов столбами ло восстанию. При этом основные штреки пластов 7 располагают один относительно другого в вертикаль1р .ной плоскости, а пласты в пределах блоков отрабатывают одновременно через наклонные б и горизонтальные 5 квершлаги.

На верхней границе каждого блока проводят по три наклонных квершлага б, один из которых служит для конвейерной доставки угля, а остальные два для доставки людей и вспомогательных операций. На нижней грани2о це последнего блока блока В ) конвейерньй.наклонныйквершлаг не проводят.
