Реферат



Хо 120993

Класс e9l, 7

46f, 803

СССР

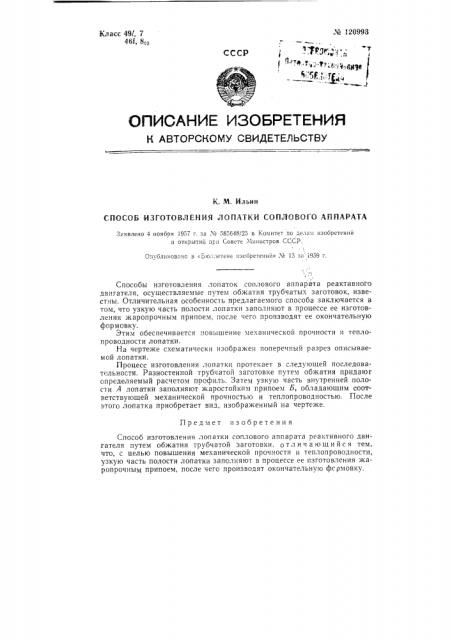

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

К. М. Ильин

СПОСОБ ИЗГОТОВЛЕпИЯ ЛОПАТКИ СОПЛОВОГО АППАРАТА

Заявлено 4 ноября )957 г. зг ¹ 585648/25 в Комитет во делам изобретений и открытий ври Совете Министров СССР.

Оиубликована 3«Бюл,летеие изобретению> . и 13 за i959 ",.

Способы изготовления лопаток соплового аппарата реактивного двигателя, осуществляемые путем обжатия трубчатых заготовок, известны. Отличительная особенность предлагаемого способа заключается в том, что узкую часть полости лопатки заполняют в процессе ее изготовления жаропрочным припоем. после чего производят ее окончательную формовку.

Этим обеспечивается повышение механической прочности н теплопроводности лопатки.

На чертеже схематически изображен поперечный разрез описываемой лопатки.

Процесс изготовления лопатки протекает в следующей последовательности. Разностенной трубчатой заготовке путем обжатия придаюг определяемый расчетом профиль. Затем узкую часть внутренней полости А лопатки заполняют жаростойким припоем Б, обладающим соответствующей механической прочностью и теплопроводностью. После этого лопатка приобретает вид, изображенный на чертеже.

Предмет изобретения

Способ изготовления лопатки соплового аппарата реактивного двигателя путем обжатия трубчатой заготовки, отличающийся тем, что, с целью повышения механической прочности и теплопроводности, узкую часть полости лопатки заполняют в процессе ее изготовления жаропрочным припоем, после чего производят окончательную фсрмовку. о № 120993

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. Г. Голандский Гр. 214

Типография Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, Петровка, 14.

Информационно-издательский отдел.

Объем 0,17 и. л. Зак. 5648

Подп, к печ. ЗОХ11-59 г, Тираж 800 Цена 25 коп.
