Реферат



союз советских социАлистичнжих

РЕСПУБЛИК (19) (11)

А (!Ю4 F26 Е 17 10 2

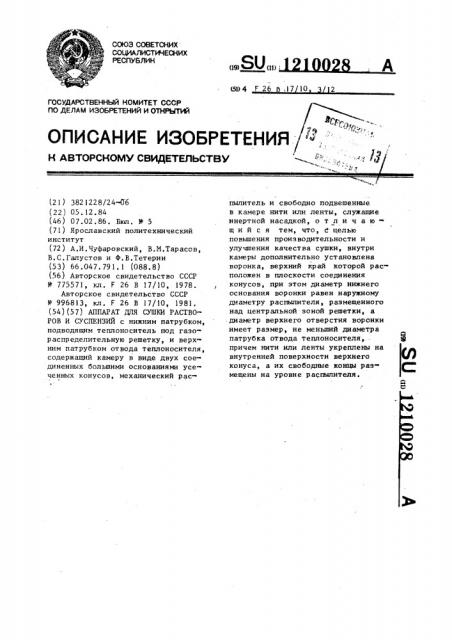

ОПИСАНИЕ ИЗОБРЕТЕНИЯ / "-.

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОсУДАРст енн1 1Й KQMHTET cccP пО делАм иЗОБРетений и ОтнРытий (2 1 ) 382 122 8/24-06 (22) 05.12.84 (46) 07.02.86. Бюл. В 5 (71) Ярославский политехнический институт (72) А.И.Чуфаровский, В.М,Тарасов, В.С.Галустов и Ф.В.Тетерин (53) 66.047.791 ° 1 (088.8) (56) Авторское свидетельство СССР

У 775571, кл. F 26 В 17/10, 1978.

Авторское свидетельство СССР

1(996813, кл. F 26 В 17/10, 1981. (54)(57) АППАРАТ ДЛЯ СУШКИ РАСТВОPOB И СУСПЕНЗИИ с нижним патрубком, подводящим теплоноситель под газораспределительную решетку, и верхним патрубком отвода теплоносителя, содержащий камеру в виде двух соединенных большими основаниями усеченных конусов, механический рас пылитель и свободно подвешенные в камере нити или ленты, служащие инертной насадкой, о т л и ч а юшийся тем, что, с целью повышения производительности и улучшения качества сушки, внутри камеры дополнительно установлена воронка, верхний край которой расположен в плоскости соединения конусов, при этом диаметр нижнего основания воронки равен наружному диаметру распылителя, размещенного над центральной зоной решетки, а диаметр верхнего отверстия воронки имеет размер, не меньший диаметра патрубка отвода теплоносителя, причем нити или ленты укреплены на внутренней поверхности верхнего конуса, а их свободные концы размещены на уровне распылителя.

12100 8

Изобретение относится к технике сушки растворов и суспензий и может найти применение для сушки осадков сточных вод в машиностроительной, пищевой, химической и других отраслях промьпвпенности.

Цель изобретения - повышение производительности и улучшение качества сушки, т

На чертеже схематически изображен пр едл аг аемый ап пар ат, Аппарат содержит камеру в виде двух усеченных конусов 1 и 2 с патрубками ввода 3 и вывода 4 сушильного агента теплоносителя, механический распылитель 5 в нижней части центральной зоны камеры, инертные тела(насадку)в виде нитей или лент

6, свободно подвешенных к стенке верхнего конуса 1 камеры. Коническая полая воронка 7, расширяющаяся квер" ху» Расположена соосно с распылителем 5, а ее верхний край находится в плоскости соединения конусов

1 и 2 камеры. Диаметр нижнего отверстия воронки 6 не более наружного диаметра распылителя 5, а верхнего -. не менее диаметра патрубка 4 сушильноro агента, Нижние концы нитей или лент 6 расположены ниже воронки 7 на уровне распылителя 5.

Аппарат работает следующим образом.

Сушильный агент подается через патрубок 3, проходит вверх мимо распылителя 5, отклоняется воронкой

7 в сторону от центра и пересекаетв поперечном направлении пучок нитей или лент 6, отдавая им часть тепла, попадает в расширенную часть камеры, проходит мимо воронки 7 к выводному патрубку 4, снова пересекая пучок

1р нитей или лент 6 от периферии к центру и унося с собой высушенный материал, Механический р аспылит ель

5, вращая сь, р аспыливает пульпу (влажный материал) . Частицы материала попадают в поток сушильного агента, а также частично оседают на нитях или лентах или дробятся ими на более мелкие капли. Здесь частицы воспринимают тепло от субб шильного агента, высушивают ся, отделяются в результате колебаний (нити свободно подвешены и обдуваются поперечным потоком сушильного агентa) от нитей или лент д и выносятся через выводной. патрубок

4. Так как над вставкой в пространстве газ неподвижен, некоторые более тяжелые, как правило, непросохшие частицы опускаются вниз через полую коническую воронку 7 и попадают снова на распылитель 5.

Таким образом, ббеспечивается аэрофонтан в сушильной камере, частицы рециклируют по всему объему и обеспечивается глубокая сушка, ВНИИПИ Заказ 505/50

Тираж 635 Подписное

Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4
