Реферат



СОЮЗ СОВЕТСНИК

С01,1ИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (И) ОПИСАНИЕ ИЗОБРЕТ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3741763/29-33 (22) 16.05.84 (46) 07 02 86 ° Вюл.N- 5 (71) Сибирский филиал Научно-производственного объединения "Техэнергохимпром (72) К.И.Гусельников и В.К.Новиков (53) 666.94.041(088.8) (56) Авторское свидетельство СССР

У 944960, кл. F 27 В 7/22, 1979.

Авторское свидетельство СССР

М 877282, кл. Р 27 В 7/20, 1979. (54)(57) УСТР0ЙСТВ0 TOPIJA BPAIAIOI4EHСЯ ПЕЧИ, содержащее обечайку и жестко закрепленные на ней посредством кольцевого упора защитные плиты, выполненные в виде клина с поперечным пазом на его опорной поверхности, о т л и ч а ю щ е е с я тем, что, с целью повышения срока службы обечайки и футеровки, оно снабжено установленным на каждой защитной плите дополнительным креплением, выполненным в виде серег и контактирующих с ними ригелей с клиньями, при этом серьги выполнены в виде овальных колец, клинья — с пазами соответственно профилю серег, а в обечайке и защитных плитах выполнены отверстия для прохода серег.

1210035

Изобретение относится к элементам конструкций вращающихся печей и может быть использовано в области строительных материалов для сжигания промьппленных отходов и обжига различных сырьевых материалов.

Целью изобретения является повышение срока службы обечайки и футеровки.

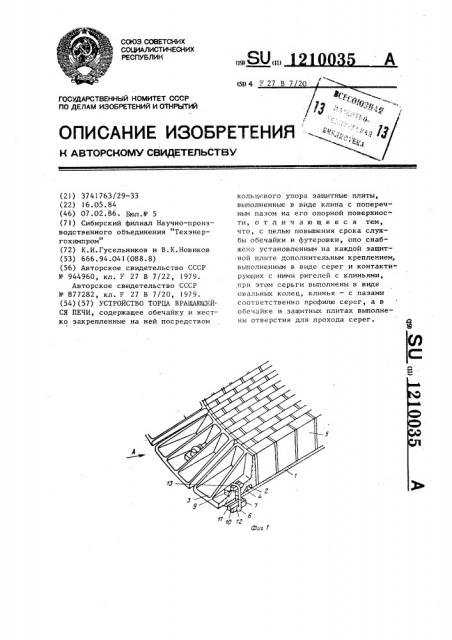

На фиг.l представлено устройство торца вращающейся печи, в аксонометрической проекции; на фиг.2 вид А на фиг.l; на фиг.3 — сечение

Б-Б на фиг.2.

Устройство торца вращающейся печи содержит обечайку 1 и жестко закрепленный на ней кольцевой упор 2.

Защитные плиты 3, выполненные в виде клина с поперечным пазом 4 на его опорной поверхности, установлены на кольцевом упоре 2 своими пазами 4 с зазорами, заведомо гарантирующими воэможность температурных расширений, и своей торцевой поверхностью удерживают футеровку 5 вращающейся печи. Защитные плиты 3 дополнительно крепят к обечайке 1 с помощью серег 6, имеющих вид овальных колец и проходящих через отверстия 7 H 8, BbBIQJIHeHHble соотвественно в обечайке 1 и защитных .плитах 3 и с помощью ригелей 9 с клиньями 10 и 11.

Ригели 9 и клинья 10 и il выполнены с пазами 12 и !3, соответствующими, профилю серег 6, в которые входят серьги 6.

Пазы 12 и 13 препятствуют продольному перемещению ригелей 9 и клиньев 10 относительно серег 6.

Клинья 10 и ll скреплены между собой со стороны торца клина IO точечной!

О !

40 сваркой, чтобы исключить самопроизвольное расклинивание при удлинении серег 6 при нагреве вращающейся печи.

Устройство работает следующим образом.

Устанавливают защитную плиту 3 на предварительно закрепленный кольцевой упор 2, совмещая отверстия

7 и 8 на обечайке и защитной плите 3, вставляют в эти отверстия серьгу 6 и заводят в них пазом 13 ригель 9. С наружной стороны обечайки вставляют в серьгу 6 пазом !

2 клин 10 и с помощью клина ll закрепляют защитную плиту 3.

Аналогично устанавливают все остальные защитные плиты 3, кроме последней, находящейся против эамково о ряда футеровки 5 вращающейся печи. После укладки замкового ряда футеровки 5 устанавливают последнюю защитную плиту. После установки всех защитных плит 3 клинья 10 u ll скрепляют между собой точечной сваркой.

Предложенная конструкция торца вращающейся печи не требует механической обработки защитных плит, и индивидуальное их крепление к обечайке вращающейся печи исключает возможность их перемещения по кольцевому упору при вращении печи и радиального перемещения защитных плит к центру, не создает затруднений при установке замкового ряда футеровки. Кроме того, крепление защитных плит к обечайке с помощью клиньев обеспечивает простоту монтажа и демонтажа устройства без нарушения футеровки, при этом увеличивается срок службы обечайки и футеровки.! 210035
