№ 121006

Класс 49а, 27о4

СССР

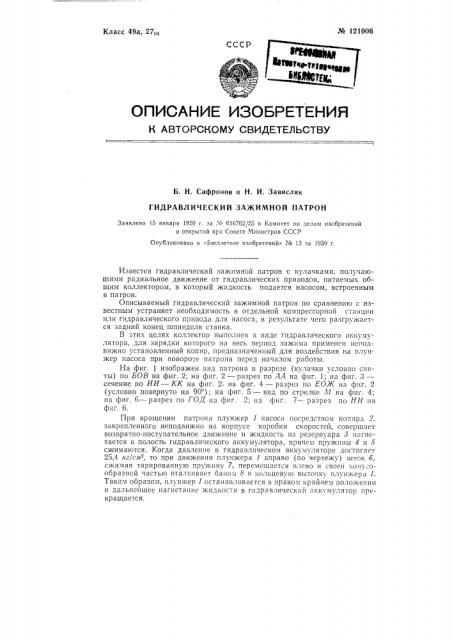

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Б. Н. Сафронов и Н. И. Зависляк

ГИДРАВЛИЧЕСКИИ ЗАЖИМНОЙ ПАТРОН

Заявлено 15 января 1959 r. за . А 616762/25 в Комитет по делам изобретений н открытий прп Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ЛЪ 13 за 1959 г.

Известен гидравлический зажимной патрон с кулачками, получающими радиальное движение от гидравлических приводов, питаемых общим коллектором, в который жидкость подается насосом, встроенным в патрон.

Описываемый гидравлический зажимной патрон по сравнению с известным устраняет необходимость в отдельной компрессорной станции или гидравлического привода для насоса, в результате чего разгружается задний конец шпинделя станка.

В этих целях коллект01? выполнен в виде гидрав.чического сп;ку,!,лятора, для зарядки которого на весь период зажима применен неподвижно установленный копир, предназначенный для воздействия на плунжер насоса при повороте патрона перед началом работы.

На фиг. 1 изображен вид патрона в разрезе (кулачки условно сняты) по БОВ на фиг, 2; на фпг. 2 — разрез по АА на фиг. 1; на фиг. 3— сечение по Ио — КК на фиг. 2; на фиг. 4 — разрез по ЕО,?К на фиг. 2 (условно повернуто на 90=); на фиг. 5 — вид по стрелке Л1 на фиг. 4; на фиг. б — разрез по ГОД на фиг. 2; на фиг. 7 — разрез по ОЯ на фиг. б.

Г1ри вращении патрона плунжер 1 насоса посредством копира 2. закрепленного неподвижно на корпусе коробки скоростей, совершает возвратно-поступательное движение и жидкость из резервуара 8 нагнетается в полость гидравлического аккумулятора, причем пружины 4 и б сжимаются. Когда давление в гидравлическом аккумуляторе достигает

25,4 кг/с.из, то при движении плунжера 1 вправо (по чертежу) шток б, сжимая тарированную пр1 жину 7, перемещается влево и своей кону;0ОбразнОЙ 9àñT lo вталкивает oa:lo: о а кольцеву!о в! !то !к п.дун?ке(?а 1.

Таким образом, плун?кер 1 останавливается в правом крайнем положении и дальнейшее нагнетание жидкости В гидряв чическн!l

В момент,ысурукения давления процесс возобновляется автоматически.

По,вышyнзложeнzoмy процессу патрон подготовлен для закрепления обрабатыва вго,изделия в кулачки 9.

При нажатии пусковой кнопки 10 жидкость из гидравлического аккумулятора по трубопроводу поступает в три зажимных цилиндра 11, перемещая поршни 12, которые, сжимая пружины 18, перемещают влево крестовину 14 посредством трех штоков 15. Вместе с крестовиной 14 перемещается муфта 1б, которая концевыми захватами перемещает к центру одновременно три основания 17 с кулачками 9 и ьинтами 18 и

19 через сухари 20. В момент перемещения кулачков 9 к центру обрабатываемое изделие предварительно зажнмается с усилием 1400 кг, что дает возможность выверки по бою изделия.

Затем включается шпиндель станка и подводится резец для обработки изделия, причем за этот короткий промежуток времени (1 — 2 сек.) давление в гидравлическом аккумуляторе и в зажимных цилиндрах повышается посредством перепускного клапана 21 и изделие закрепляется кулачками с максимальным усилием 3000 кг и вместе с тем гидравлический аккумулятор подготовлен для предварительного закрепления следующего изделия.

Г(осле обработки изделия включается кнопка 22 астапова, жидкость из зажимных цилиндров вытесняется под усилием пружин 13 в резервуар 8 и кулачки 9 расходятся.

Предмет изобретения

Гидравлический зажимной патрон с кулачками, получающими радиальное движение от гидравлических приводов, питаемых общим коллектором, в который жидкость подается насосом, встроенным в патрон, о тл и ч а ю шийся тем, что, с целью устранения необходимости в отдельной компрессорной станции или гидравлического привода для насоса и разгрузки этим заднего конца шпинделя станка, коллектор выполнен в виде гидравлического аккумулятора, для зарядки которого на весь период зажима применен неподвижно установленный копир, предназначенный для воздействия на плунжер насоса при повороте патрона перед началом работы.

¹ 1,21006

Фиг. +

Фиг. б

Разрез по ИН

Фиг. б

Ф иг. 7
