Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„,SU „„1210079 (51) 4 G 01 М 10/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЭОБРЕТЕНИфМ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ; „:, - 1- 1Я

Ф (54) (57) РИДРОДИНАМИЧЕСКИЙ СТЕНД, включающий напорный и сливной баки (21) 3581548/29-33 (22) 12.04.83 (46) 07.02.86. Бюл. ¹ 5 (71) Дальневосточный технический институт .рыбной промышленности и хозяйства (72) В.Я.Молочков и Е.И.Есипенко (53) 627.84/88.001.4 (088.8) (56) Авторское свидетельство СССР № 521488, кл. G 01 M 10/00, 1974.

Авторское свидетельство СССР № 150276, кл. G 01 M 10/00, 1961. и насос с электродвигателем, причем сливной бак гидравлически соединен с напорным баком и насосом и выполнен с воздушной камерой, о т л и ч а ю шийся тем, что, с целью повышения экономичности работы стенда, сливной бак снабжен кранами,установленными на его входе и выходе, и датчиком разрежения с усилителем для регулирования работы насоса, а воздушная камера выполнена с поршнем для регулирования ее объема, причем датчик разрежения электрически соединен с усилителем, а последний с электродвигателем.

1 210079

Сг ставитель В. Мальш ев

Редактор Л.Шишкина Техрец Д.Бойко Корректор В. Бутяга

Заказ 512/52 1 ираж 778 Поr„"ïèñíîå

ВНКПГ::. l осударственного комитета СССР по делам изобретений и открытий

)13035, Москва, Ж-35, Раушская наб.,д.4/5

Филиал Hilll !1атент", г. Ужгород, ул. Проектная, изобретение относится к области е гидродинамических испытаний.

Цель изобретения — повышение экономичности работы стенда.

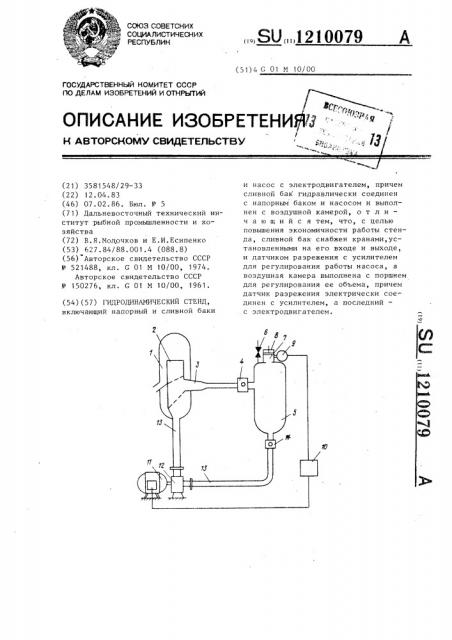

На чертеже изображен предлагаемый.

:."òåíä, общий вид.

Гпдродинамический стенд содержит напорный бак 1, уровень воды в котором определяется внутренним водосливом 2, который соединяется с рабочим каналом 3. Последний через кран 4

i оеди яется с герметичным сливным баком 5, который может сообщаться с атмосферой вентилем б. На баке 5 расположена соединяющаяся с ней воздушная камера 7, обьем которой может изменяться поршнем 8. Воздушная камера 7 соединена с датчиком 9 разрежения, электрически соединенным усилителем 10. Усилитель 10 соединен с электродвигателем 11 насоса 12.

Насос 12 соединен с напорным баком 1 и сливным баком 5 трубопроводами 13, которые могут перекрываться краном 14.

Стенд работает следуюшим образом, Перемещением поршня 8 выбирается необхоцимый обьем воздушной камеры 7, так как отношение объемов воздушной камеры 7 и сливного бака 5 определяет наибольший конечный вакуум в спивном баке 5 после откачивания из него воды. Открываются кран 4 и вен1п тиль б, закрывается кран 14 и слив— ной бак 5 заполняется водой. После заполнения водой сливного бака 5 до воздушной камеры 7 закрываются крап 4 и вентиль 6, открывается кран 14 и включается электродвигатель 11. При работе насоса 12 вода откачивается из бака 5 и в нем создается вакуум.

При достижении заданного вакуума усилитель 10 перестает увеличивать напряжение на электродвигателе 11 и величина вакуума стабилизируется.

Затем открывается кран 4 и в рабочем канале 3 создается поток воды определенной скорости, зависящей от раз ницы давлений между баками 1 и 5.
