Устройство для автоматического отбора жидкой пробы

Устройство для автоматического отбора жидкой пробы

Иллюстрации

Показать все

Реферат



Изобретение относится к прббротборным устройствам и может использоваться в микробиологической, пищевой и химической промышленности. Нг (Л С tc 00

СОЮЗ COBETCHHX

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

"«-"4, Э»

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3793544/28-13 (22) 15.08.84 (46) 07.02.86. Бюл. К 5 (71) Всесоюзный научно-исследовательский институт биосинтеза белковых веществ (72) В.Г.Сухоручников, М.Ф.Фитин, Ю.Г.Козлов, К.А.Яновский, А.Е.Сычев, В.В.Сеничкин, В.А.Осипов и В.М.Черный-Галафре (53) 663.1.62-52(088 ° 8) „„SU„„1210087, A

I5D 4 G 01 N 1 10,(56) Авторское свидетельство СССР

7I14I5, кл. G 01 К 1/02; 1980.

Авторское свидетельство СССР

9,965154, кл. G 01 Н 1/10, 1983. (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО

ОТБОРА ЖИДКОЙ ПРОБЫ (57) Изобретение относится к прббоотборным устройствам и моает использоваться в микробиологической, пищевой и химической промышленности.

1210087 »

2О

2»

Цель изобретения — повышение качест. ва отбора предпочтительно культуральной жидкости за счет увеличения объема отбираемой .пробы и уменьшения ее гаэонасыщения. В устройстве подклю 1е ние шлюза (Ш) 3 к объему культуральной жидкости ферментера 4 посредством патрубков 19, 21 и управляемых

1 клапанов 18, 20 обеспечивает заполнение Ш 3 по способу сообщающи..",ся со г судов. Снабжение Ш 3 дополнительным воздухаводом 24 с регулятором 23 давления и управляемьм клапаном 22 дает возможность производить запал нение ампулы {А) 6 под давлением

Изобретение относится к микробиологической промышленности, а именно к устройствам для отбора суспензии микроорганизмов из аппарата для выращивания биомассы, нап;.;;. ер, кормовых дра,окей, и может быть использована в пищевой и химической про-мышленности.

Целью изобретения является па -:ашение качества етбе- .. предпоч ительно культуральной жидкости -а с (= ò увеличения объема отбираемай проб и уменьшения ее газонасыщення.

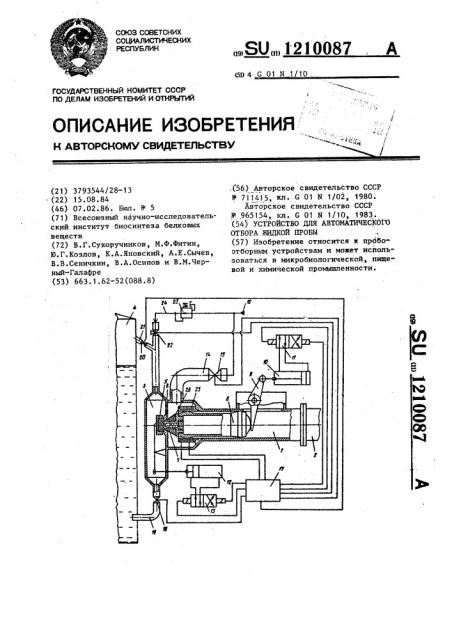

На чертеже представлена принципиальная схема предлагаемо-о устройства.

Устройство для автоматического отбора жидкой пробы содержит приемную камеру 1, транспартныл трубопровод 2. шлюз 3, ферментер 4, герметизирующий клапан 5, ампулу 6 ;. обрат: ным клапаном 7, заборное отверстие

P. рычаг 9 пневмопривод 10 с расr-.ð ;ëHòåëåM 11 рычага 9 и пн-.вмопривад 12 с распределителем t3 серметиэирующего клапана 5, патрубак

14 с управляемым клапаном 15 воздушную магистраль 16, блок 17 управления, управляемый клапан 18 с. патрубком 19 на линии подачи культуральной жидкости из ферментера

4 в шлюз 3, управляемый клапан 20 с патрубком 21 на линии подачи газовой среды из ферментера 4:з шлюз 3, управляемый клапан 22„ регулятор

23 и воздуховод 24, датчик 25 пол;> " задаваемого значения, чта обеспечивает регулирование объема отбираемой пробы в зависимости от приложен-. ного давления. Размещение датчика

25 положения А б в приемной камере (ПК) 1 препятствует открытию герметизирующего клапана 5 и началу цикла бтбора пробы беэ наличия в ПК 1 А 6.

При подключении g газовому пространству ферментера посредством Ш 3, управляемого клапана 20 и патрубка 21 газовая фаза выделяется иэ культуЬ ральнои жидкости в атмосферу, уменьшая ее газонасыщенность и повышая объем отбираемой пробы. 1 ил. женил ампулы и конический уплотнительный амортизатор 26.

Приемная камера 1 соединена с транспортным трубопроводом 2 и шлюзам 3 посредством каторага прием1 ная камера 1 соединена с объемом

:< .-.ьтурая най жидкости и газовым растранс-ном ферментера 4. Внутри шлюза 3 расположен герметизирующий :::iап".í 5. В приемной к";.мере l расположена ампула б с = pàòêûì клапаном

7, Ампула 6 поджимается к заборному отверстию 8 с помощью рычага 9, соединеннога через пневмогривод 10 с распределителем 11. Герметизирующий клапан 5 соединен через пневмопривод

12 с распределителем 13, приемная камера 1 через патрубок 14 и управляемый клапан 15 — с воздушной магистралью 16„ а управляемый клапан

15 -. с блоком 17 управления, который соединен с распределителями 11 и

13. 1Плюз 3 соединен через управляемый клапан 18 и патрубак 19 с объемам культуральнай жидкости ферментера,. через управляемый клапан 20 и цатрубок 21 - с газовой средой ферментера 4, а через управляемый клапан 22, регулятор 23 и воздуховод

24 — c воздушной магистралью 16, при этом управляемые клапаны 18, 20 и 22 соединены с блоком 17 управления. На заборном конце приемной камеры 1 расположен датчик 25 положения ампулы, 1 соединенный с блоком 17 управления.

На заборном конце ампулы укреплен

3 !2 конический уплотнительный амортизатор 26.

Устройство работает следующим образом.

При поступлении по транспортному трубопроводу 2 ампулы 6 в приемную камеру 1 сигнал от датчика 25 положения поступает в блок 17 управления, который вьщает команду распределителю 11 и пневмоприводу 10 прижать ампулу 6 к заборному отверстию 8 с помощью рычага 9. Одновременно срабатывает распределитель 13, и пневмо. привод 12 открывает герметизирующий клапан 5. После открытия герметиэирующего клапана 5 блок 17 управления выдает команду открыть управляемые клапаны 18 и 20, при этом культуральная жидкость из ферментера 4 поступает в шлюз 3. Так как шлюз 3 через управляемый клапан 20 сообщен с газовой средой ферментера и атмосферой, то из суспензии, поступившей в шлюз, выделяется газообразная фаза. Затем управляемые клапаны 1,8 и 20 закрываются, а открывается управляемый клапан 22, и в шлюз 3 поступает сжатый воздух. Под действием избыточного давления ампула 6 наполняется исследуемой культуральной жидкостью. После наполнения ампулы открывается управляемый клапан 18 и остатки жидкости вытесняются в ферментер. Управляемые клапаны i8 и 22 закрываются, и открывается управляемый клапан 20.

При этом происходит сброс избыточного давления из шлюза 3 в газовую среду ферментера 4 и в атмосферу.

Затем по команде блока 17 управления закрывается герметизирующий клапан

5 и отводится рычаг 9. После того, как рьчаг 9 отойдет и освободит ампулу Ь, в приемную камеру 1 с помощью управляемого клапана 15 подается воздух. Ампула 6 под действием избыточного давления транспортируется к месту анализа. На этом цикл отбора заканчивается. Повторение цикла возможно с поступлением ампулы 6. в приемную камеру 1.

Подключение шлюза 3 к объему культуральной жидкости ферментера 4 посредством патрубков 19 и 21 и управляемых клапанов 18 и 20 обеспечивает заполнение шлюза 3 по способу сообщающихся сосудов, а снабжение шлюза дополнительным воздуховодом 24 с регулятором 23 давления и управляемым клапаном 22 дает возмож-.

10087 ность производить заполнение ампулы

6 под давлением задаваемого значения. При этом создается возможность в определенных пределах регулировать объем отбираемой пробы. в зависимости от приложенного давления. Размещение датчика 25 положения ампулы 6 в приемной камере, например, электромагнитного типа, устраняет воэможность открытия герметизирующего клапана 5 и начала цикла отбора пробы без наличия в приемной камере 1 ампулы 6. Подключение приемной камеры l к газовому пространству ферментера посредством пщюза 3, управляемого клапана 20 и патрубка 21 дает возможность газовой фазе вьщелиться из культуральной жидкости в атмосферу, что повьппает объем от"

20 бираемой пробы.

Таким образом, снабжение предлагаемого устройства датчиком положения ампулы, подключение приемной камеры к ферментеру посредством шлюза, снабжение шлюза дополнительным воздуховодом с регулятором давления и размещение герметизирующего клапана внутри шлюза позволяет повысить качество отбора за счет увеличения объема отбираемой пробы и уменьшения

30 ее газ онасьпцения.

Формула изобретения

Устройство для автоматического отбора жидкой пробы, включающее тран- спортный трубопровод, приемную камеру с заборным отверстием, закрытым герметиэирующим клапаном, и расположенной в ней ампулой с обратным клапа40 ном, рычаг, соединенный с пневмоприводом, патрубок с управляемым клапа-. ном, соединенным соответственно с воздушной магистралью и блоком управ ления, о т л и ч а ю щ е е с я тем, 45 что, с целью повышения качества отбора предпочтительно культуральной жидкости за счет увеличения объема отбираемой пробы и уменьшения ее газонасьпцения, оно дополнительно снаб 0 жено шлюзом, датчиком положения ампулы и укрепленным на ее заборном конце коническим уплотнительным амортизатором, управляемым клапаном на линии подачи воздуха в шлюз, патруб55 ками с управляемыми клапанами соответственно на линиях подачи газовой среды и жидкости в шлюз, воэдуховодом регулятором, распределителем пнев1210087

Со(тав г:::ль:i, 1 удряз1,"-ва

Редактор G."Зугир Te;:ðeä "..Т..лн::.: !<орректор Л.Патай

Закан 513,/53 . :". раж 773 Подписное

БНППИ Го;.:удар : тв;-.нного комитета СССР по делам и Обрете -еы H открытий

113035 „Москва, 3-35 Ä. Гаушская наб., д. 4/5

«4

Филиал ПГЧ "Па =.;.-.," ., г. > :.ãoðoä, .„.л.Проек.ашная, 4 мопривода рычага и пневмоприводом с распределителем герметизирувщего кла пана, при этом распределители соедииены с торого

IIG HBMH блоком управления, выходы косоединены с управляемыми клан датчиком положения ампулы.
